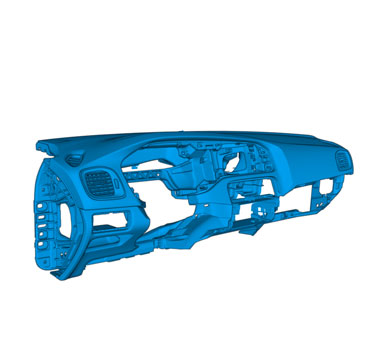

Приборная панель (2013, 2014)

Применимость

Модель	Двигатель	Год
V40 (13-)	—	2013–2015
V40 Cross Country	—	2013–2015

Примечание: Рабочие шаги для демонтажа в этой процедуре могут также содержать информацию, касающуюся установки.

Выполните отключение и подключение аккумулятора Аккумулятор, отключение и подключение

Снимите подушку безопасности для колена со стороны водителя Коленная подушка безопасности водителя

🔩 Момент затяжки: 10 Н·м

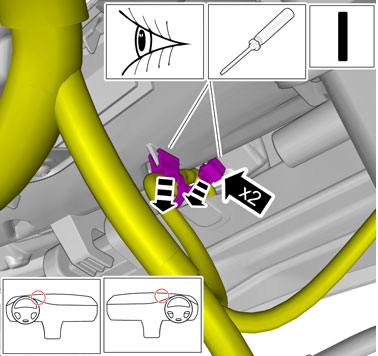

Осторожно: Будьте особенно осторожны, чтобы не повредить жгут проводов.

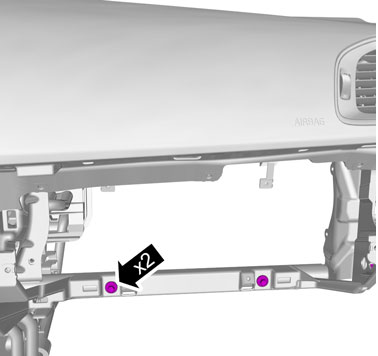

🔩 Момент затяжки: 25 Н·м

🔩 Момент затяжки: 24 Н·м

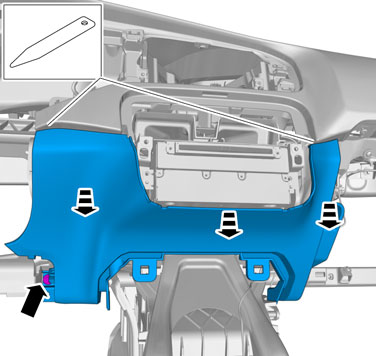

Снимите напольную консоль напольная консоль

Осторожно: Убедитесь в том, что оптоволоконные кабели не согнуты до радиуса менее 25 мм.

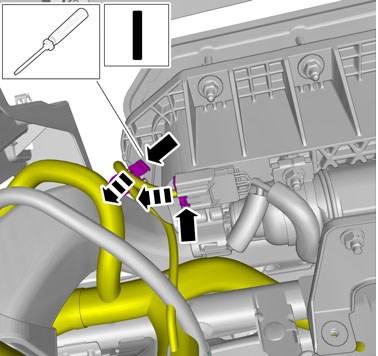

Осторожно: Количество контактных разъемов, проводов и кабельных зажимов может меняться в зависимости от уровня оснащения транспортного средства.

Примечание: Проследите за тем, чтобы оптические соединения были чистыми и свободными от загрязнений.

Снимите перчаточный ящик Ящик для перчаток

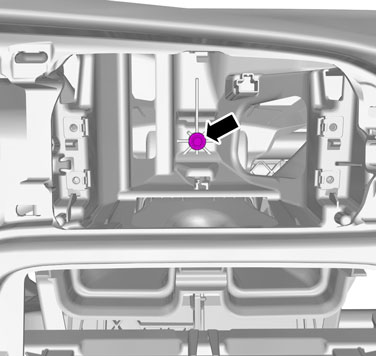

🔩 Момент затяжки: 10 Н·м

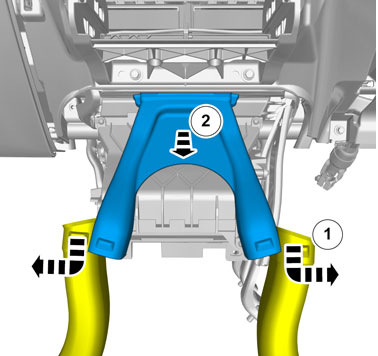

Осторожно: Будьте особенно осторожны при обращении с этим компонентом.

🔩 Момент затяжки: 10 Н·м

Автомобили с радаром системы предупреждения о столкновении

Снимите световой индикатор предупреждения о столкновении Индикаторная лампа, система предупреждения столкновений

Все автомобили

Снимите датчик солнечного излучения Датчик солнечного света

Снимите динамик на приборной панели Громкоговоритель, приборная панель

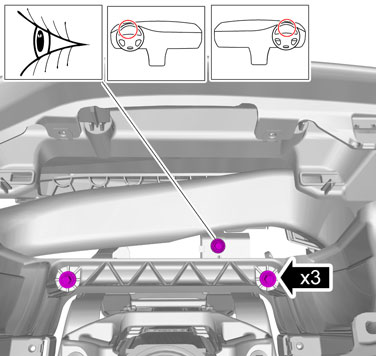

🔩 Момент затяжки: 10 Н·м

Применимо к обеим сторонам.

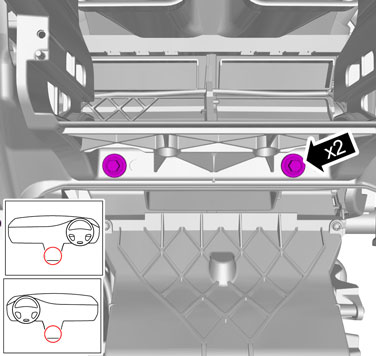

🔩 Момент затяжки: 10 Н·мПрименимо к обеим сторонам.

Автомобили с радаром системы предупреждения о столкновении

Примечание: Перед демонтажем запомните и отметьте положение компонентов перед тем, как они будут демонтированы.

Все автомобили

Демонтируйте панель передней стойки панель отделки передней стойки

Выполните: приборная панель, перестановка компонентов Приборная доска, перестановка компонентов

Установите в обратном порядке.
