Дисплей информационно-развлекательного модуля на центральной консоли (2015) — V40 II, V40 CC

Выверните винты.

Осторожно: Будьте особенно осторожны при снятии/установке этого компонента.

Снимите блокировку.

Отсоедините контактный разъем.Удалите отмеченные детали.

Выверните винты.

Подходит для автомобиля с модулем управления информационно-развлекательной системы (IHU)

Примечание: Убедитесь в том, что контакты компонентов не согнуты и не повреждены.

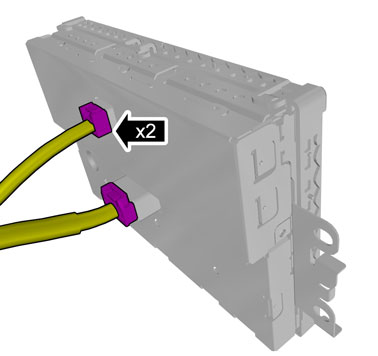

Отсоедините контактные разъемы.

Подходит для автомобиля без модуля управления информационно-развлекательной системы (IHU)

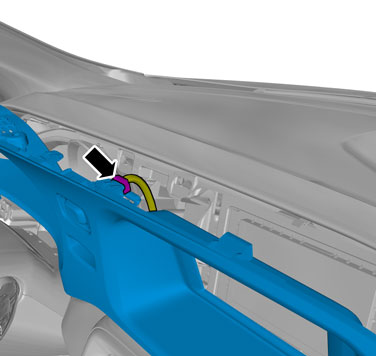

Выньте шланг.

Осторожно: Убедитесь в том, что оптоволоконные кабели не согнуты до радиуса менее 25 мм.

Примечание: Проследите за тем, чтобы оптические соединения были чистыми и свободными от загрязнений.

Примечание: Убедитесь в том, что контакты компонентов не согнуты и не повреждены.

Отсоедините контактные разъемы.

Осторожно: Внимание! Убедитесь, что компонент располагается в правильном положении.

Примечание: Используйте новое уплотнение.

Установите в обратном порядке.

Примечание: Этот момент необходимо выполнять для установки нового компонента.

Закажите и загрузите программное обеспечение согласно:31421628
