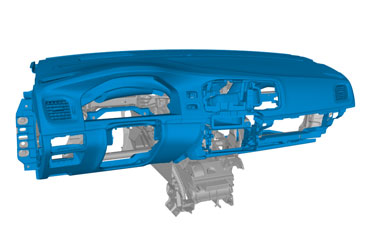

Приборная панель (2011, 2012)

Примечание: Рабочие шаги для демонтажа в этой процедуре могут также содержать информацию, касающуюся установки.

Выполните отключение и подключение аккумулятора Аккумулятор, отключение и подключение Аккумулятор, отключение и подключение

Снимите панель, колонка рулевого управления Панель, рулевая колонка

Снимите рулевое колесо Рулевое колесо

Осторожно: Проверьте, чтобы выводы часовой пружины не были погнуты или повреждены.

Осторожно: Убедитесь в том, что ротор контактного ролика не вращается.

Снимите рычаг рулевого колеса справа Управляющая рукоятка, правая

Снимите рычаг рулевого колеса слева Управляющая рукоятка, левая

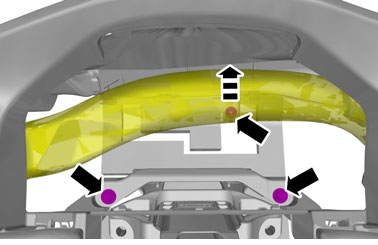

Снимите комбинированный прибор Комбинированная приборная панель

🔩 Момент затяжки: 10 Н·м

🔩 Момент затяжки: 10 Н·м

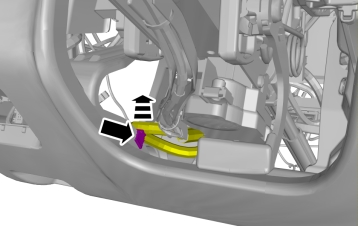

Снимите выключатель стояночного тормоза Поворотный выключатель, стояночный тормоз

Освободите разъем передачи данных (obd-ii)Разъем передачи данных (OBD-II)

• Дисплей информационно-развлекательного модуля на центральной консоли Дисплей информационно-развлекательного модуля на центральной консоли Дисплей информационно-развлекательного модуля на центральной консоли
• Модуль управления, общий звуковой проигрыватель Модуль управления, общий звуковой проигрыватель
• Кнопка пуска Кнопка пуска
• Антенный блок SCU Блок антенны (IAU)

Снимите напольную консоль напольная консоль напольная консоль

Снимите перчаточный ящик Ящик для перчаток

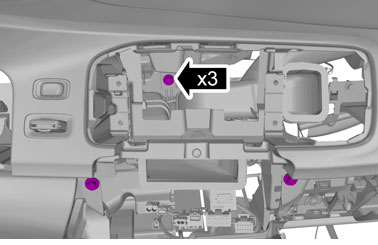

🔩 Момент затяжки: 10 Н·м

Демонтируйте панель передней стойки панель отделки передней стойки

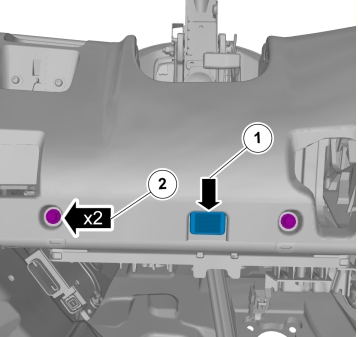

🔩 Момент затяжки: 10 Н·м

🔩 Момент затяжки: 10 Н·м

Установите в обратном порядке.
