Дисплей информационно-развлекательного модуля на центральной консоли (2014, 2015)

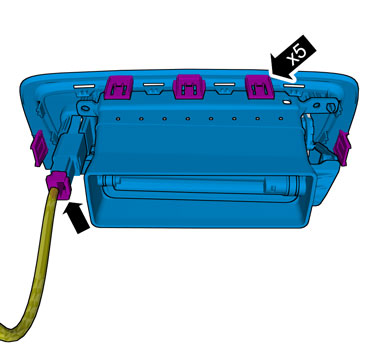

Отсоедините контактный разъем.

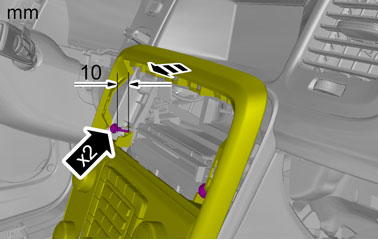

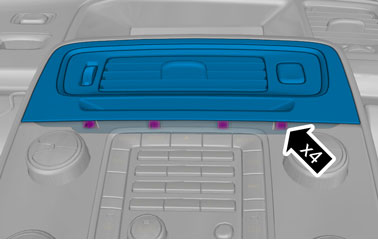

Выверните винты.

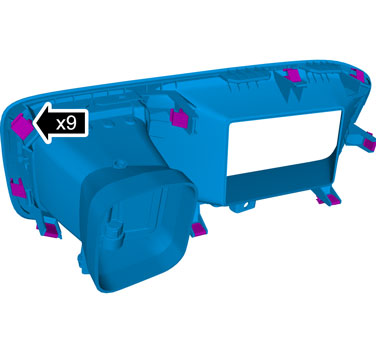

Отсоедините винты.

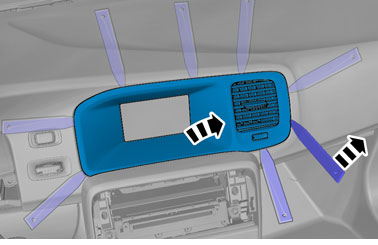

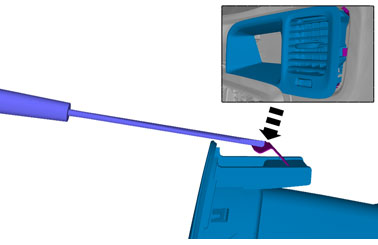

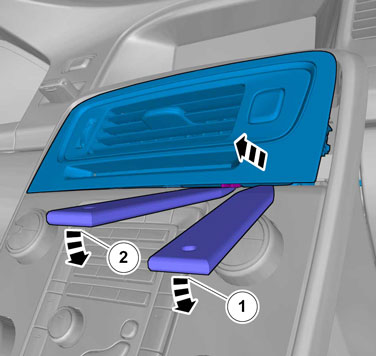

Осторожно: Используйте только умеренное усилие.

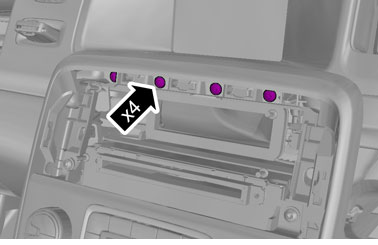

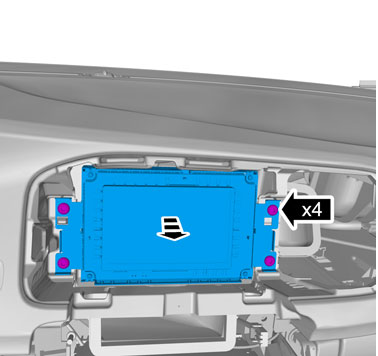

Выверните винты.

Подходит для автомобиля с модулем управления информационно-развлекательной системы (IHU)

Примечание: Убедитесь в том, что контакты компонентов не согнуты и не повреждены.

Осторожно: Внимание! Убедитесь, что компонент располагается в правильном положении.

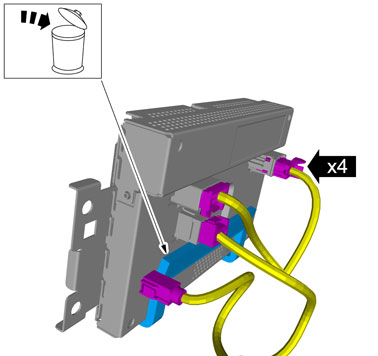

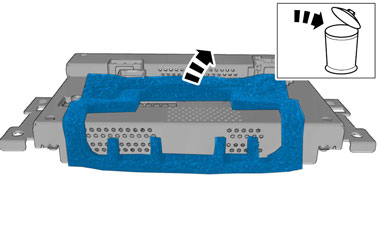

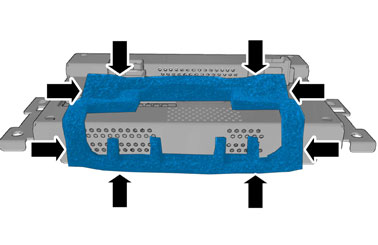

Примечание: Используйте новое уплотнение.

Подходит для автомобиля без модуля управления информационно-развлекательной системы (IHU)

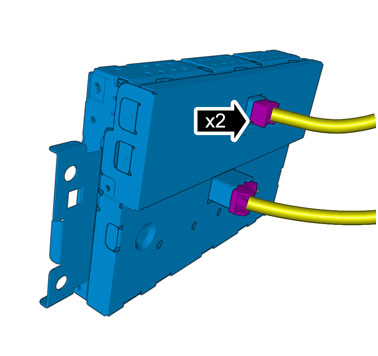

Осторожно: Убедитесь в том, что оптоволоконные кабели не согнуты до радиуса менее 25 мм.

Примечание: Проследите за тем, чтобы оптические соединения были чистыми и свободными от загрязнений.

Примечание: Убедитесь в том, что контакты компонента не согнуты и не повреждены.

Подходит для автомобиля без модуля управления информационно-развлекательной системы (IHU)

Примечание: Этот момент необходимо выполнять для установки нового компонента.

Закажите и загрузите программное обеспечение согласно:31268489

Все автомобили

Установите в обратном порядке.
