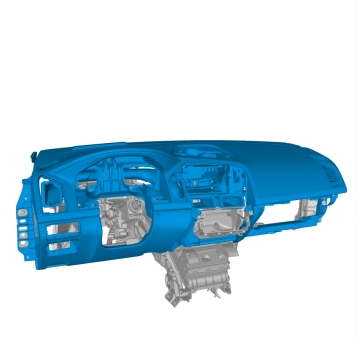

Приборная панель (2009, 2010)

Примечание: Рабочие шаги для демонтажа в этой процедуре могут также содержать информацию, касающуюся установки.

• Модуль рулевого колеса (SWM)ru-RU0900c8af8501b153#nev13719583n1 ru-RU0900c8af84dc7d97#nev13719583n1 ru-RU0900c8af84dc7e62#nev13719583n1
• Комбинированный прибор Комбинированная приборная панель

🔩 Момент затяжки: 10 Н·м

🔩 Момент затяжки: 10 Н·м

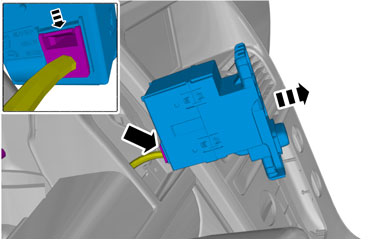

Снимите выключатель стояночного тормоза Поворотный выключатель, стояночный тормоз

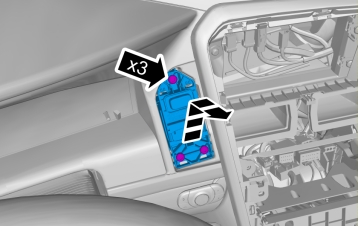

Освободите разъем передачи данных (obd-ii)Разъем передачи данных (OBD-II)

• Громкоговоритель, приборная панель Громкоговоритель, приборная панель Громкоговоритель, приборная панель

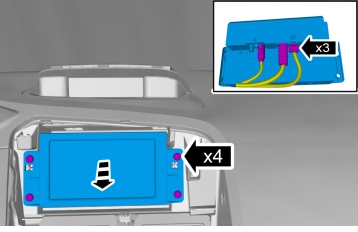

• Дисплей информационно-развлекательного модуля на центральной консоли Дисплей информационно-развлекательного модуля на центральной консоли Дисплей информационно-развлекательного модуля на центральной консоли Дисплей информационно-развлекательного модуля на центральной консоли Дисплей информационно-развлекательного модуля на центральной консоли
• напольная консоль напольная консоль напольная консоль

Транспортные средства с системой навигации

Все автомобили

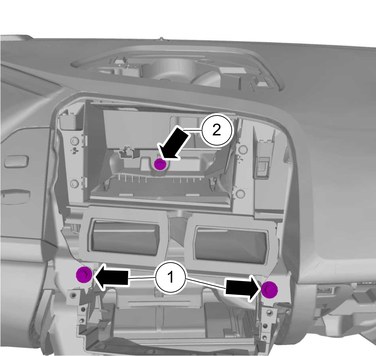

1. 🔩 Момент затяжки: 10 Н·м
2. 🔩 Момент затяжки: 6 Н·м

Касается автомобилей ранней конструкции

Касается автомобилей поздней конструкции

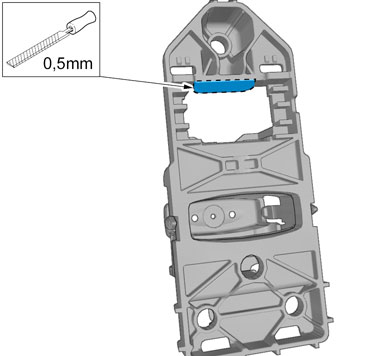

Отрегулируйте до указанной величины.

Все автомобили

🔩 Момент затяжки: 3 Н·м

Снимите перчаточный ящик Ящик для перчаток

🔩 Момент затяжки: 10 Н·м

🔩 Момент затяжки: 10 Н·м

Установите в обратном порядке.
