напольная консоль (2009, 2010)

Примечание: Рабочие шаги для демонтажа в этой процедуре могут также содержать информацию, касающуюся установки.

Отсоединение аккумулятора Аккумулятор, отключение и подключение

Снимите центральную консоль Центральная консоль Центральная консоль Центральная консоль

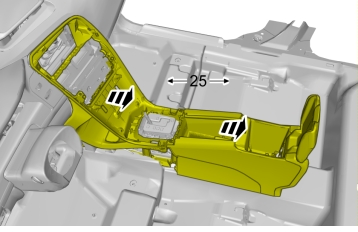

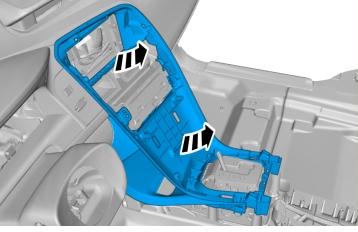

Снимите напольную консоль с держателем чашки Держатель для чашек, напольная консоль

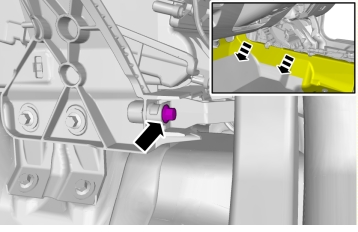

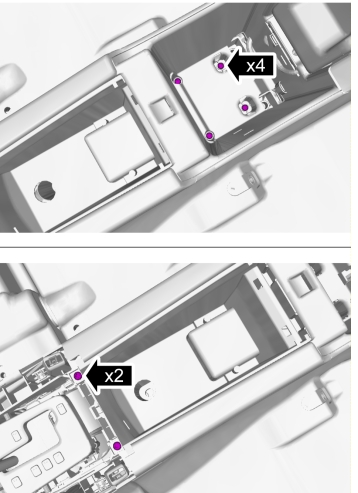

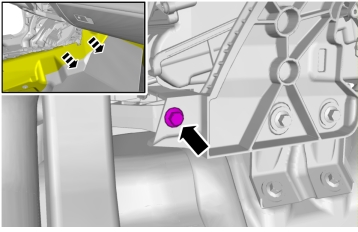

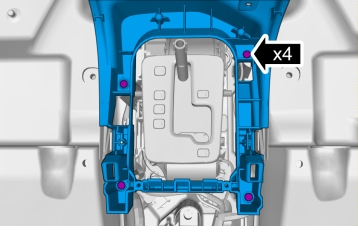

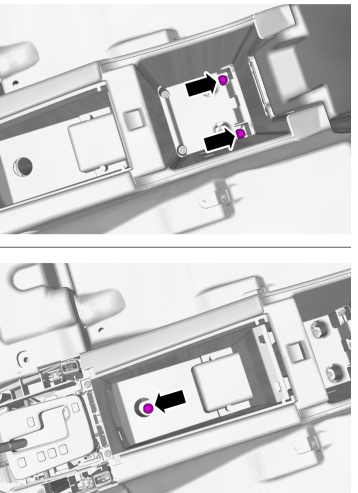

🔩 Момент затяжки: 24 Н·м

🔩 Момент затяжки: 24 Н·м

🔩 Момент затяжки: 24 Н·м

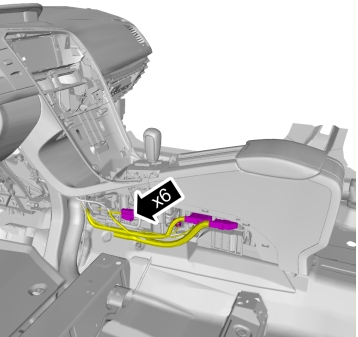

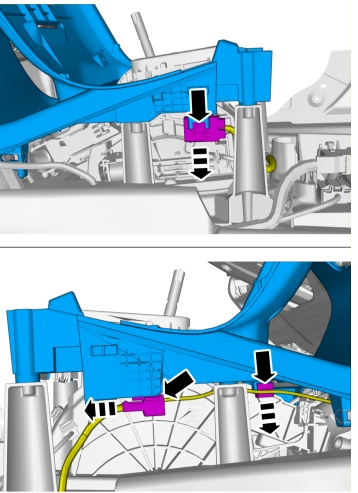

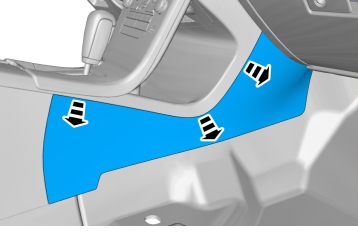

Осторожно: Количество контактных разъемов, проводов и кабельных зажимов может меняться в зависимости от уровня оснащения транспортного средства.

Применимо к обеим сторонам.

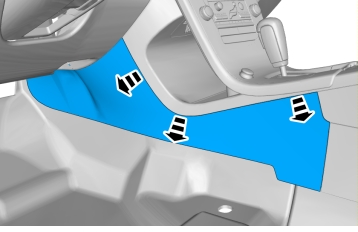

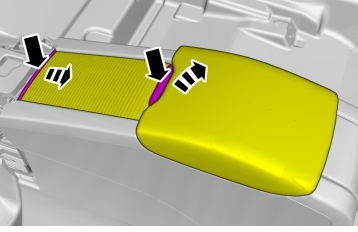

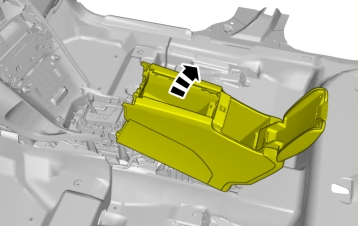

Снимите крышку/центральный подлокотник Крышка/подлокотник туннельный отсек

Осторожно: Будьте особенно осторожны при обращении с этим компонентом.

Установите в обратном порядке.

Отрегулируйте кабель селектора передач Тросы переключателя передач, регулировка
