Предотвращения стука люка в крыше

В данном разделе описываются методы обнаружения причин шума люка в крыше при его открывании и закрывании, а также во время движения автомобиля, а также способы устранения шума и замены изношенных деталей. После проведения поиска неисправности необходимо снять люк в крыше или крышку панели блока электродвигателя и выполнить работы по устранению причины неполадки.

Раздел "Дренажные каналы" Шум в области задней кромки люка Раздел "Солнцезащитный экран" Шум солнцезащитного экрана Раздел "Механизм управления" Шум в механизме Раздел "Электродвигатель люка в крыше" Шум от электродвигателя привода люка в крыше Раздел "Неисправности при открывании" Затрудненное перемещение люка В данном Бюллетене по техническому обслуживанию автомобиля рассматриваются причины возникновения шума и износа деталей, а также методы ремонта или устранения неисправности. В тех случаях, когда липкая лента устанавливается поверх старой ленты, размер новой ленты должен быть таким же, как и у старой

Внимание: Определение типа и поиск места происхождения постороннего шума должны проводиться очень тщательно. Перед тем, как предпринять попытку устранения постороннего шума необходимо точно определить источник его появления. Выполняйте только те действия, в которых описывается поиск источника шума.

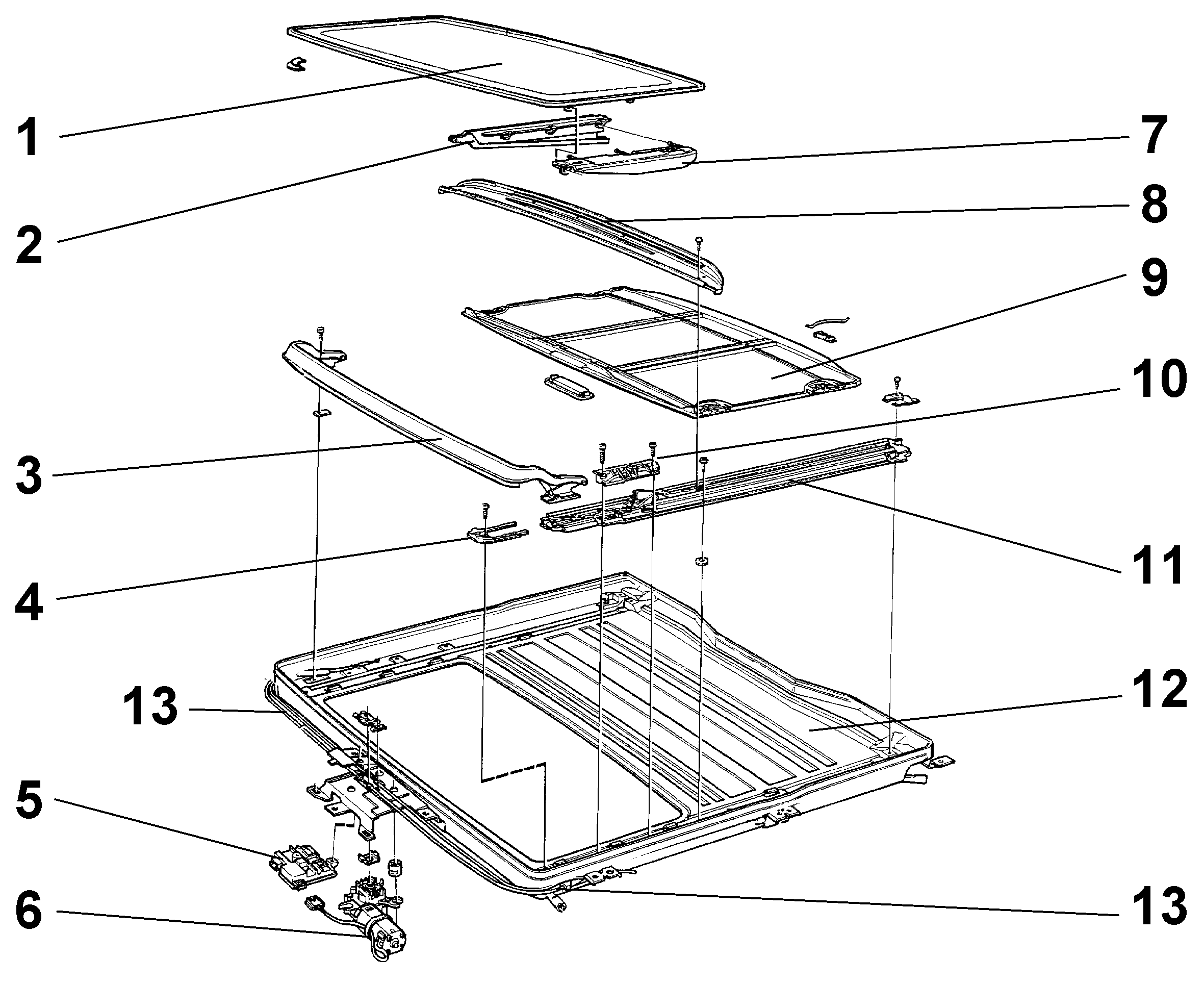

На рисунке показаны:

1. 1 Люк в крыше
2. 2 Щиток
3. 3 Ветровой дефлектор
4. 4 Направляющая (люк в крыше с электроприводом)
5. 5 Блок управления (люк с электроприводом)
6. 6 Блок электродвигателя (люк с электроприводом)
7. 7 Кронштейн
8. 8 Дренажный канал
9. 9 Солнцезащитный экран
10. 10 Механизм
11. 11 Направляющая планка
12. 12 Несущая панель люка
13. 13 Приводной трос

В данном разделе описываются способы устранения шума, производимого дренажным каналом.

Дребезжащий шум

Появляется:

• Обычно слышен из задней части люка в крыше. (Деталь 8, как показано на рисунке Предотвращения стука люка в крыше).

Метод определения:

• Увеличьте давление в шинах до максимально допустимой величины для данного типа покрышек, установленных на автомобиле.
• Выполните поездку на автомобиле по неровной дороге и попытайтесь определить частоту шума (высокая или низкая).
• Откройте заднюю кромку люка в крыше и проверьте толщину двух фетровых лент, расположенных на дренажном канале.

Предотвращение шума высокой частоты:

• Снимите люк в крыше
• Выверните два винта (A) крепления дренажного канала с каждой стороны.
• Установите на имеющуюся ленту новые более толстые отрезки ленты такого же размера (B) (номер по каталогу 6812838-8) .

Предотвращение шума низкой частоты:

• Приподнимите заднюю кромку люка (установите его в наклонное положение) и потрясите рукой в нескольких местах переднюю кромку дренажного канала, начиная от его середины.

Замечания:

• Уменьшите давление в шинах. (Избыточная величина давления в шинах может вызывать вибрацию и дребезг).
• Выполните пробную поездку и проверьте пропал ли посторонний шум.
• В случае необходимости повторите описанную процедуру еще раз.

В данном разделе описывается способ устранения шума, производимого солнцезащитным экраном.

Дребезжащий шум, идущий с боков или передней части

Появляется:

• Если направляющие планки или ползуны соприкасаются неплотно. (Деталь 9, как показано на рисунке Предотвращения стука люка в крыше).

Метод определения:

• Снимите люк в крыше в соответствии с инструкциями Руководства по техническому обслуживанию и проверьте, не является ли расстояние между направляющей и ползунами слишком большим. Проверка выполняется путем постукивания по солнцезащитному экрану с внутренней стороны. При движении солнцезащитного экрана не должно возникать никакого дребезжащего шума.

Устранение неисправности:

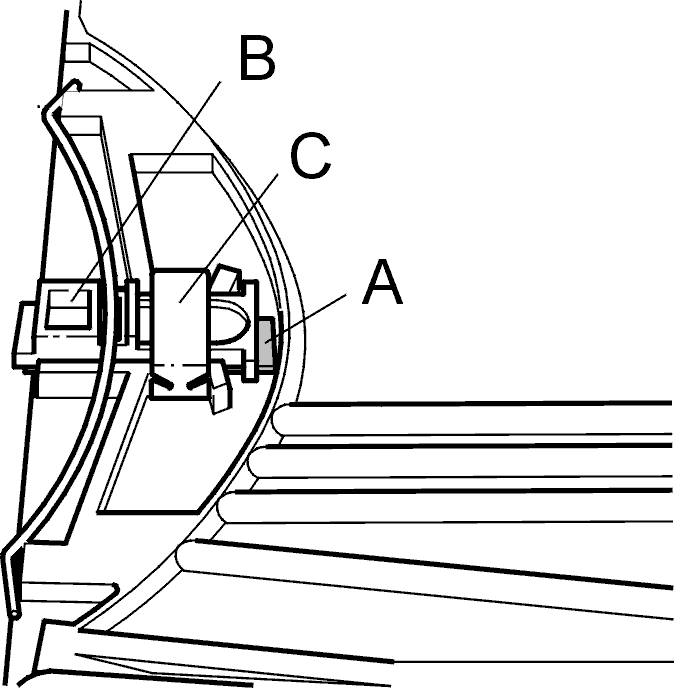

• Установите новые более толстые отрезки ленты (примерно 1 мм) (A) (номер по каталогу 6812838-8) на солнцезащитный экран под 8 ползунами (B).
• Установите 1 крепежный зажим (C) (номер по каталогу 9133519-8)над каждым из четырех ползунов.
• Если после завершения процедуры шум продолжается, установите более толстую ленту.
• Установите люк в крыше в соответствии с Замена люка в крыше.
• Установите панели согласно.
• Сдвиньте люк вперед и назад и проверьте удалось ли устранить посторонний шум.
• Легко постучите по солнцезащитному экрану с внутренней стороны и убедитесь в отсутствии шума.

Внимание! Проверьте скольжение люка, убедитесь в том, что оно является легким.

Скрипящий/скребущий шум

Появляется:

• Обычно при передвижении солнцезащитного экрана вперед или назад. (Деталь 9, как показано на рисунке Предотвращения стука люка в крыше).

Метод определения:

• Убедитесь в том, что на боковых направляющих солнцезащитного экрана отсутствуют растертые остатки клея.
• Передвиньте солнцезащитный экран вперед и назад, попытайтесь определить в каком месте находится источник шума.

Устранение неисправности:

• Снимите люк в крыше Замена люка в крыше.
• Удалите все имеющиеся остатки клея из стыка между облицовкой потолка и обивкой в углах солнцезащитного экрана.
• Сдвиньте солнцезащитный экран вперед и обратно и проверьте, продолжается ли шум.

В данном разделе описан способ устранения шума, возникающего между люком и механизмом.

Стук в области задней кромки

Появляется:

• Обычно в районе задней кромке механизма с правой или левой стороны. (Деталь 1, как показано Предотвращения стука люка в крыше).

Метод определения:

• Полностью откройте солнцезащитный экран.
• Выполните поездку на автомобиле по неровной дороге, обращайте внимание на дребезжание, возникающее в панелях в области задней части люка.
• Поднимите заднюю часть люка и слегка постучите рукой по внутренней стороне панели.

Устранение неисправности:

• Снимите люк в крыше в соответствии с инструкциями руководства по техобслуживанию.

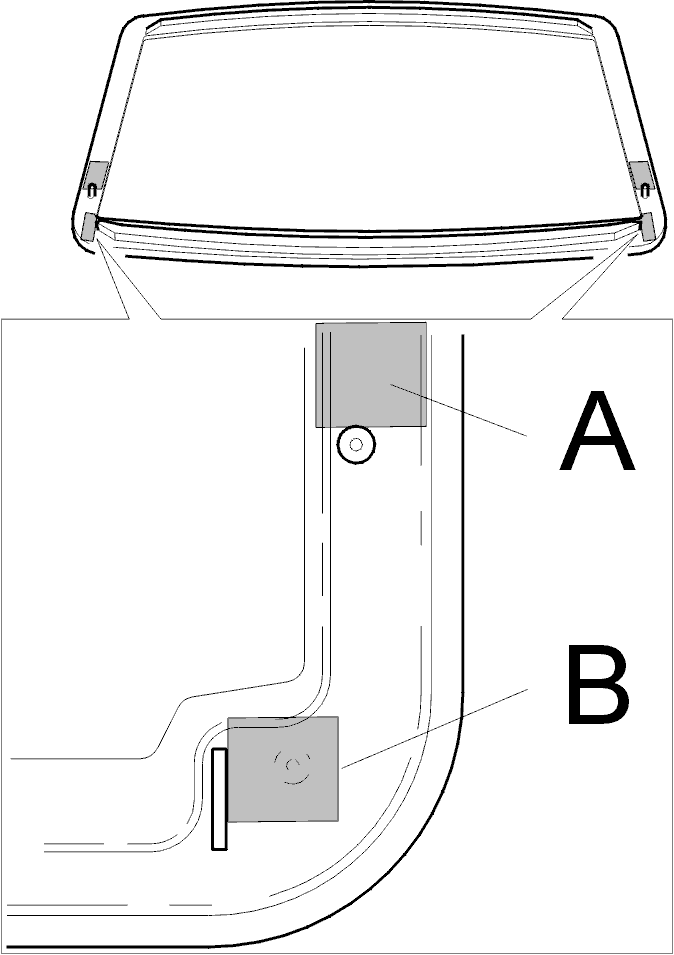

• Установите два отрезка ленты длиной около 20 мм(A и B) (номер по каталогу 6812838-8) крепление направляющей планки в задней части люка в крыше. (Установите ленту как можно ближе к креплению люка в крыше, как показано на рисунке).
• Установите люк на место согласно Руководству по техническому обслуживанию.
• Установите на место панели - согласно руководству.
• Выполните на автомобиле пробную поездку и проверьте на отсутствие постороннего шума.

Шум, возникающий при закрывании люка

Появляется:

• Обычно при закрывании люка из наклонного положения. (Деталь 11, как показано на рисунке Предотвращения стука люка в крыше).

Метод определения:

• Прислушайтесь к шуму, возникающему при закрывании люка в крыше из наклонного положения.
• Убедитесь в том, что пластмассовый колпачок (A) установлен в механизме.

При отсутствии пластмассового колпачка (A):

• Замените направляющую планку деталью номер по каталогу 9159879-7, 9159880-5, 9159885-4, 9159886-2

Дребезжащий шум, возникающий с боков или от передней кромки

Появляется:

• Обычно идет с боков или от передней кромки люка в крыше при управлении механизмом люка или во время движения автомобиля. (Деталь 13, как показано Предотвращения стука люка в крыше).

Метод определения:

• Выполните на автомобиле поездку по неровной дороге, прислушиваясь к дребезжащему шуму. Солнцезащитный экран должен быть открыт. Панель освещения салона, находящаяся рядом с электродвигателем привода люка должна быть снята.

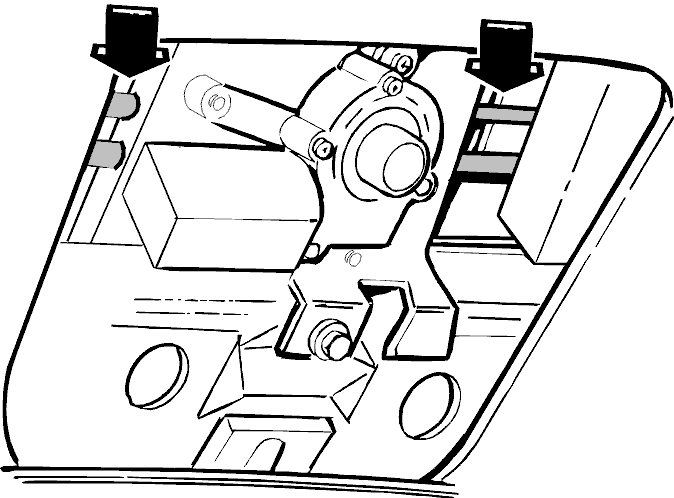

• Через отверстия в электродвигателе привода люка нажмите на тросы рукой, прислушиваясь происходит ли при этом изменение или исчезновение шума.
• Включите электродвигатель привода люка в крыше и прислушайтесь в появляющемуся шуму.
• Снимите люк в крыше в соответствии с инструкциями Руководства по техобслуживанию.

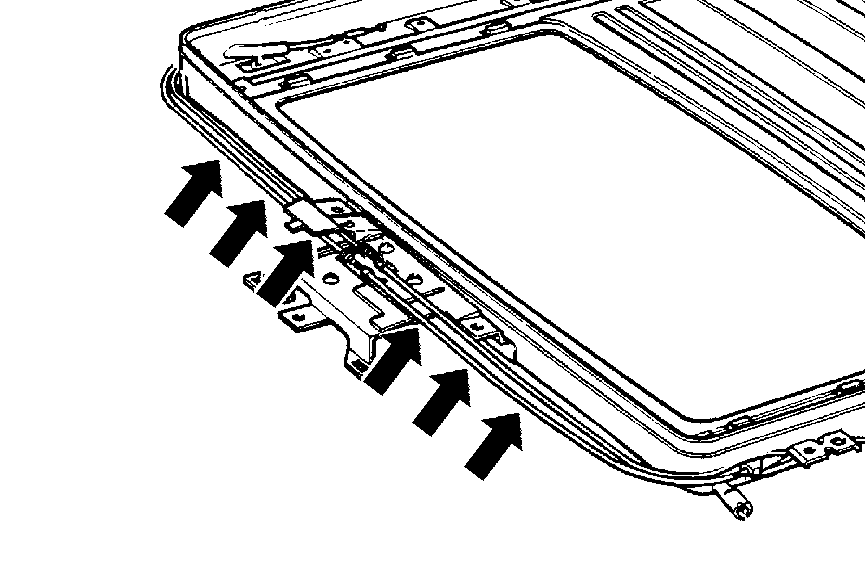

• Проверьте, соприкасаются ли тросы или их трубки с кронштейном крепления, крышей или другим оборудованием. (Снимите и отогните вниз облицовку потолка над дверями.)

Устранение неисправности:

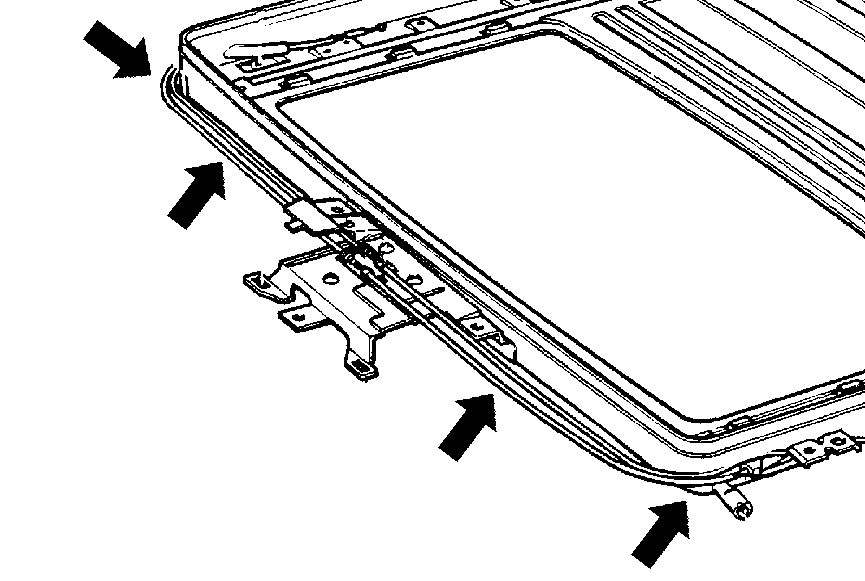

• Установите фетровую ленту на трубки в местах их возможного соприкосновения с другими предметами.
• Установите на место люк в крыше - согласно Руководству по техническому обслуживанию.
• Установите на место панели - согласно Руководству по техобслуживанию.
• Выполните на автомобиле пробную поездку и проверьте, прекратился ли шум.

Дребезжащий шум, создаваемый ветровым дефлектором

Появляется:

• Обычно слышится от передней кромки люка в крыше. (Деталь 3, как показано на рисунке Предотвращения стука люка в крыше).

Метод определения:

• Проверьте положение ветрового дефлектора.

Устранение неисправности:

• Отрегулируйте в соответствии с инструкциями руководства по техническому обслуживанию, так, чтобы кромка ветрового дефлектора (A) , находящегося в открытом положении, располагалась встык с краем крыши (B) .
• Проверьте работу люка и сдвиньте его назад.
• Отрегулируйте положение, отпустив винты крепления (1 с каждой стороны). Используйте отвертку Torx T20 (с головкой в виде шестигранника).

Внимание! Встык с краем крыши (B) должна располагаться резиновая кромка (A), а не жесткая секция (C).

• Надавите на ветровой дефлектор и проведите регулировку его положения, если жесткая секция (C) соприкасается с передним дренажным каналом (D).
• Установите детали.
• Установите на место пружины и блоки (в правильное положение в соответствии с Руководством по техническому обслуживанию).
• Закройте люк в крыше.
• Выполните пробную поездку и проверьте, удалось ли устранить дребезжание.

В данном разделе описывается устранение шума, возникающего при включении и/или работе электродвигателя привода управления люка.

Тикающий шум

Появляется:На автомобиляхs модель 854 - до номера шасси примерно 200000855 - до номера шасси примерно 100000(Деталь 13, как показано на рисунке Предотвращения стука люка в крыше).

• Обычно этот шум слышен от передней кромки люка в крыше - во время его работы или при движении автомобиля.
• Когда тросы привода стучат по наружным кожухам.
• При недостаточной смазке.

Метод определения:

• Прислушайтесь к шуму, поступающему от переднего угла люка во время его перемещения вперед или назад.
• Убедитесь в том, что пластмассовые трубки не расколоты или не сломаны.
• Проверьте наружные чехлы на отсутствие повреждений

Устранение неисправности:

• При соприкосновении наружных чехлов между собой или с расположенными поблизости деталями установите на чехлы текстильную ленту.
• Если шум сохранился, снимите внутреннюю панель и облицовку потолка.
• Замените наружные чехлы тросов новыми чехлами, как описано в Руководстве по техническому обслуживанию.
• Установите люк в крыше Замена люка в крыше.
• Установите панели.
• Выполните пробную поездку и проверьте, удалось ли устранить посторонний шум.
• В случае необходимости замените пластмассовые трубки.
• Замените наружные чехлы, если это необходимо.
• При необходимости замените тросы привода (обычно пластмассовые тросы).

Металлический шум в электродвигателе

Появляется:

• Обычно при начале работы или при остановке электродвигателя. (Деталь 6, как показано на рисунке Предотвращения стука люка в крыше).

Метод определения:

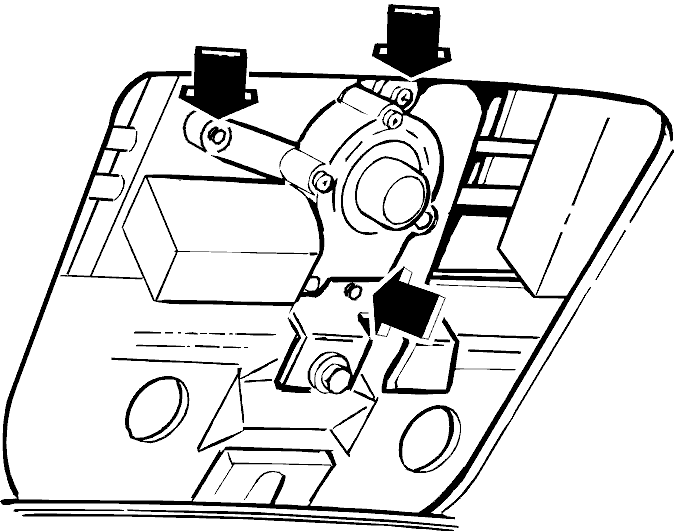

• Снимите крышку и убедитесь в том, что все болты крепления электродвигателя находятся на месте и затянуты с моментом 2 Н-м.
• Проверьте надежность крепления электродвигателя.

Устранение неисправности:

• Установите новые винты (номер по каталогу 969478-7) и шайбы (номер по каталогу 191156-9), затяните винты с моментом 2 Н-м.

В данном разделе описываются причины заедания люка во время его перемещения и способы устранения этого дефекта.

Заединие люка при открывании

Появляется:

• Люк в крыше невозможно открыть полностью.

Метод определения:

• Поднимите заднюю кромку люка.
• С помощью электрического фонаря проверьте заднюю часть люка между внутренней и наружной крышей.
• Убедитесь в том, что изоляция, закрепленная на внутренней стороне наружной крыши, не упала вниз.

Устранение неисправности:

• Снимите люк в крыше, дренажную канавку и солнцезащитный экран - в соответствии с Руководством по техническому обслуживанию автомобиля
• Для надежного прикрепления изоляции к крыше используйте клей или липкую ленту.

Внимание! Свисающие вниз небольшие части изоляции могут быть отрезаны.

• Установите люк в крыше, дренажный канал и солнцезащитный экран.
• Проверьте работу люка, убедитесь, что он открывается полностью.
