Поршни аккумуляторов, замена: (1991, 1992) — 960

Чистота

Примечание: Соблюдение чистоты крайне важно при выполнении работ на автоматической коробке передач. Всегда используйте чистые емкости. На рабочем месте не должно быть грязи и пыли.

Сорт трансмиссионного масла: Масло для автоматических коробок передач ATF типа Dexron II E или Ford Mercon, также см. Количество смазки и объем масла.

Снятие системы управления

Осторожно: Если автомобиль недавно находился в движении, масло может быть очень горячим.

• Откройте систему управления согласно Замена системы управления и снимите систему управления согласно Замена системы управления.

Снимите корпус обратного клапана с пружиной

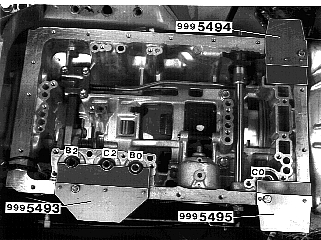

• Снимите держатель 🔧 HÅLLARE, KULOR AW 30 обратного клапана.

• Извлеките поршни аккумуляторов B2, C2, B0 и пружины
• Аккуратно снимите держатель 🔧 HÅLLARE, KOLV AW 30. Поддерживайте поршни рукой, чтобы они не выпали.
• Снимите поршни B2, C2, B0 и пружины (четыре). Если поршни застряли, освободите их, осторожно вдувая сжатый воздух через отверстия для масла (показаны стрелками на иллюстрации). Левое отверстие для поршней B2 и C2, центральное отверстие для поршня B0. Во избежание повреждения поршня при его выбросе, придерживайте поршень рукой.

Извлечение поршня аккумулятора

• Аккуратно снимите держатель 🔧 HÅLLARE, KOLV OCH FJÄDER. Поддерживайте поршни рукой, чтобы они не выпали.
• Выньте поршень C0 и пружины (две). Если поршень застрял, освободите его, осторожно вдувая сжатый воздух через отверстия для масла (по стрелке), как описано выше. (См. стрелку на иллюстрации.) Придерживайте поршень рукой.

• Очистите и осмотрите поршни, обратный клапан и все пружины
• Замените изношенные и заедающие поршни.

Технические данные пружин

Установка новых уплотнительных колец

Снимите старые уплотнительные кольца. Смажьте новые уплотнительные кольца маслом для автоматических коробок передач (ATF) и поставьте их на поршни.

Установка поршней аккумуляторов и обратного клапана с пружинами

• Установите пружины (шесть) и поршни (четыре) в отверстия цилиндров, как показано на иллюстрации.
• Установите обратный клапан и пружину.
• Установите держатель 🔧 HÅLLARE, KOLV AW 30, 🔧 HÅLLARE, KOLV OCH FJÄDER и 🔧 HÅLLARE, KULOR AW 30, чтобы зафиксировать поршни и обратный клапан на своем месте.

Соберите согласно Замена системы управления.
