Поршни аккумулятора, замена

Снимите систему управления

Внимание: Если автомобиль недавно находился в движении, масло может быть очень горячим.

• Откройте систему управления согласно Замена системы управления и снимите систему управления согласно Замена системы управления.
• Отсоедините отрицательный провод от аккумуляторной батареи
• Слейте масло из поддона картера.
• Снимите поддон картера.
• Снимите масляный фильтр.
• Отсоедините провода соленоидов.
• Освободите систему управления. Установите держатели на поршни гидроаккумулятора и на обратные клапаны.
• Снимите систему управления.

Снимите корпус обратного клапана с пружиной

Снимите держатель 🔧 HÅLLARE, KULOR AW 30 обратного клапана.

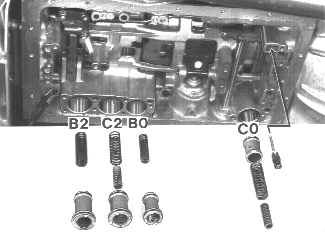

Извлеките поршни гидроаккумулятора B2. C2. B0 и пружины

Аккуратно снимите держатель 🔧 HÅLLARE, KOLV AW 30. Поддерживайте поршни рукой, чтобы они не выпали.Снимите поршни B2. C2. B0 и пружины (четыре). Если поршни застряли, освободите их, осторожно вдувая сжатый воздух через отверстия для масла (показаны стрелками на иллюстрации). Левое отверстие для поршней B2 и C2. центральное отверстие для поршня B0. Во избежание повреждения поршня при его выбросе, придерживайте поршень рукой.

Извлеките поршень аккумулятора C0 и пружину

Аккуратно снимите держатель 🔧 HÅLLARE, KOLV OCH FJÄDER. Поддерживайте поршни рукой, чтобы они не выпали.

Снимите поршень C0 и пружины (две). Если поршень застрял, освободите его, осторожно вдувая сжатый воздух через отверстия для масла (по стрелке), как описано выше. (См. стрелку на иллюстрации.) Придерживайте поршень рукой.

Очистите и осмотрите поршни, обратный клапан и все пружины

Замените изношенные и заедающие поршни.

Технические данные пружин, двигатель B6304S

Технические данные пружин, двигатели B6254S, B6244S

Поставьте новые уплотнительные кольца

Снимите старые уплотнительные кольца. Смажьте новые уплотнительные кольца маслом для автоматических коробок передач (ATF) и поставьте их на поршни.

Установите поршни гидроаккумулятора, обратный клапан и пружины

Установите пружины (шесть) и поршни (четыре) в отверстия цилиндров, как показано на иллюстрации.Установите обратный клапан и пружину.Установите держатель 🔧 HÅLLARE, KOLV AW 30, 🔧 HÅLLARE, KOLV OCH FJÄDER и 🔧 HÅLLARE, KULOR AW 30 чтобы зафиксировать поршни и обратный клапан на своем месте.

Установка системы управления

См. Замена системы управления.

Установите систему управления

• Поставьте на место систему управления, не затягивая винты.
• Снимите держатели поршней и обратного клапана.
• Подсоедините провода соленоидов.
• Установите сетчатый масляный фильтр.
• Установите поддон картера.
• Смонтируйте провод кислородного зонда.
• Поставьте сливную пробку в поддон картера и заполните систему свежим маслом.
• Подсоедините отрицательный провод к аккумуляторной батарее.
• Сотрите коды неисправностей.
