Положение рулевого колеса, регулировка (2000, 2001)

Проверка положения рулевого колеса

• Ведите автомобиль прямо вперед. Убедитесь, что рулевое колесо находится в положении “прямо вперед”
• Если положение рулевого колеса неправильно, выполните регулировку следующим образом.

Снимите рулевое колесо

• Выверните стопорный винт из “установочного отверстия” в рулевом колесе и установите его в контактную катушку.

• Выверните винт рулевого колеса
• Убедитесь, что передние колеса и рулевое колесо находятся в положении прямо вперед
• Снимите рулевое колесо.

Примечание: Следите за тем, чтобы разъем не цеплялся за рулевое колесо во время снятия.

• Снимите модуль рулевого колеса согласно Модуль рулевого колеса (SWM), замена.

Установите контактную катушку на ноль

Установите контактную катушку на ноль согласно Контактная катушка, модуль надувной подушки безопасности водите ля, перенастройка.

Установите рулевое колесо и проверьте его положение

Примечание: Убедитесь, что передние колеса направлены прямо вперед.

• Вытяните разъемы из контактной катушки через рулевое колесо
• Осторожно установите рулевое колесо, так чтобы обе защелки на контактной катушке вошли в два углубления в ступице рулевого колеса
• Установите винт рулевого колеса. Используйте новый винт. Затяните пальцами.

Осторожно: Не поворачивайте рулевое колесо, когда оно находится на вале рулевого колеса. Так как контактная катушка заблокирована, при повороте рулевого колеса в таком положении она будет
повреждена без возможности восстановления.
- Выверните стопорный винт, удерживающий контактную катушку. Установите контактную катушку в установочное отверстие в рулевом колесе

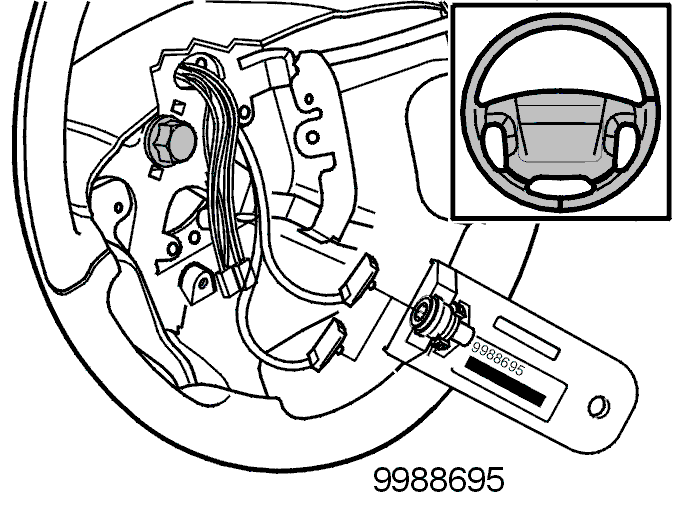

- Подсоедините два инструмента 🔧 ПРОВЕРОЧНОЕ УСТРОЙСТВО (SRS) к кабелю контактной катушки
- Ведите автомобиль прямо вперед. Убедитесь, что рулевое колесо находится в положении “прямо вперед”
- Если положение рулевого колеса неправильное, повторите регулировку.

Затяните центральный винт

• Снимите приспособления 🔧 ПРОВЕРОЧНОЕ УСТРОЙСТВО (SRS)
• Затяните винт в центре рулевого колеса. Затяните до 35 Н·м
• Убедитесь, что сигнальная лампа SRS не горит, т.е. коды неисправности отсутствуют.Если изображается код неисправности, см. соответствующее руководство в VIDA.

Установка модуля рулевого колеса

Чтобы установить модуль рулевого колеса, см. Модуль рулевого колеса (SWM), замена.

Проверьте функционирование

Убедитесь, что рулевое колесо поворачивается легко, и что замок рулевой колонки работает нормально.Убедитесь, что во время ремонта не были зарегистрированы коды неисправности.
