Подушка двигателя, задняя, замена (B5254T2, B5254T9, D5244T)

Подготовка

Применимо только к дизельным двигателям:Снимите крышку двигателя.

Шарнир вала рулевого колеса, нижний, снятие

Отогните в сторону ковровое покрытие пола.Отогните вверх наружную секцию кожуха вала рулевого колеса.Снимите стопорный зажим на кожухе.Потяните кожух вверх.

Снимите:

• винт, крепящий крепление вала рулевого колеса в шарнире
• шарнир с вала рулевого колеса.

Снятие верхней реактивной тяги

Снимите:

• винты крепления реактивной тяги
• винт и гайку крепления двигателя и реактивной тяги
• стабилизирующую скобу двигателя.

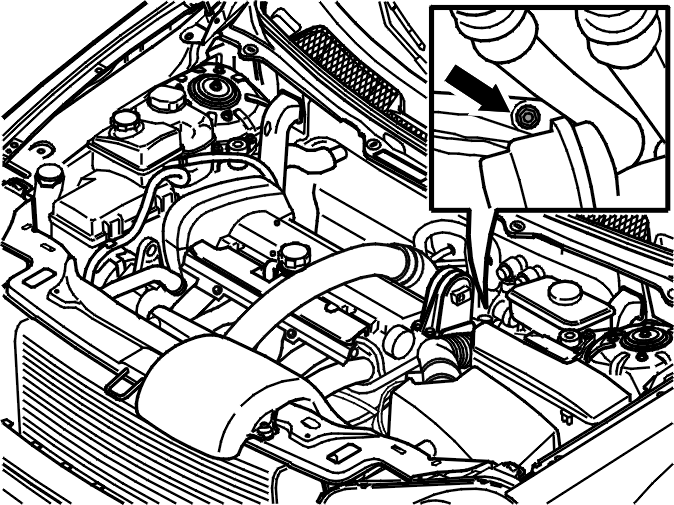

Снятие верхней гайки подушки двигателя

Снимите гайку.

Установка подъемных приспособлений

Установите подъемное приспособление 🔧 Прибор считывания, преобразованное при помощи комплекта 🔧 Комплект зажимного приспособления (для 9995716B). Установите
подъемные крюки 🔧 ПОДЪЕМНЫЙ КРЮК (ПОДЪЕМ ДВИГАТЕЛЯ) B5204,B5254.Приподнимите двигатель, чтобы уменьшить нагрузку на подушки двигателя.

Снятие правого крепления двигателя

Снимите правое переднее колесо. Отсоедините правую нижнюю переднюю секцию облицовки крыла.

Снимите:

• пластмассовые гайки на облицовке крыла
• защитную пластину.

Отогните облицовку крыла.

Выверните оба винта правого крепления двигателя.

Снятие брызговика под двигателем

Снимите брызговик под двигателем.

Снятие противозаносной пластины

Выверните 6 винтов.

Поднимите и сдвиньте брызговик вперед.Снимите защитную пластину.

Примечание: На верхнем креплении пластины имеется направляющая втулка. Ее следует слегка приподнять таким образом, чтобы панель можно было сдвинуть вперед.

Снятие элемента SIPS (Система защиты при боковом ударе)

Снимите:

• четыре винта крепления
• тормозную трубу с защелки на элементе
• Элемент SIPS (Система защиты при боковом ударе).

Снятие крепления выхлопной трубы

Снимите резиновые крепления выхлопной трубы.

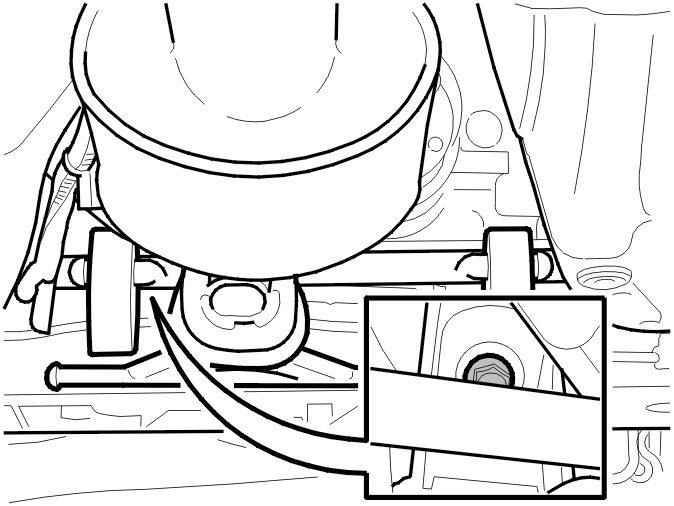

Выворачивание винта подушки двигателя

Выверните винт крепления подушки двигателя в рулевом механизме.

Опускание подрамника

Установите передвижной домкрат с универсальной пластиной 🔧 ФИКСАТОР (УНИВЕРСАЛЬНЫЙ/КОРОБКИ ПЕРЕДАЧ) на заднем крае подрамника.

Снимите следующее на обеих сторонах:

• два винта, удерживающих кронштейн подрамника в кузове
• задний винт подрамника с кронштейном и шайбой.

Осторожно опускайте подрамник до тех пор, пока расстояние А между подрамником и кузовом не будет равно 110 мм.

Снятие крышки двигателя

Снимите подушку двигателя.

Момент затяжки

Правильные моменты затяжки см. в Момент затяжки.

Установка подушки двигателя

Расположите подушку двигателя в верхнем гнезде.

Примечание: Убедитесь, что направляющий штифт для подушки двигателя расположен правильно.

Удерживайте подушку двигателя в данном положении. Осторожно поднимите подрамник.

Примечание: Вставьте шарнир вала рулевого колеса во время поднятия подрамника.

Установите винт крепления подушки двигателя в рулевом механизме. M10.

Установка подрамника

Установите на обеих сторонах:

• кронштейн
• два винта крепежного кронштейна. M10
• винт крепления подрамника. Используйте новый винт.

Моменты затяжки см. в Момент затяжки.

Установка крепления выхлопной трубы

Установите резиновые крепления выхлопной трубы.

Подсказка: Используйте мыльный раствор для облегчения установки резиновых креплений.

Установка элемента SIPS (Система защиты при боковом ударе)

Установите:

• тормозную трубу в защелке на элементе
• элемент SIPS (Система защиты при боковом ударе)
• четыре винта крепления элемента SIPS (Система защиты при боковом ударе). M8.

Установка противозаносной пластины

Переместите противозаносную пластину вверх, в накладку бампера. Нажмите вперед, чтобы крепежные кронштейны вошли в зацепление с подрамником.

Установите:

• шесть винтов. M10
• брызговик под двигателем. M8.

Установка правого крепления двигателя

Установите два винта правого крепления двигателя. Используйте новые винты.Отогните облицовку крыла назад в нужное положение

Установите:

• противозаносную пластину
• пластмассовые гайки
• переднее колесо. См. Установка колес.

Моменты затяжки см. в Момент затяжки.

Снятие подъемных приспособлений

Снимите подъемное приспособление 🔧 Прибор считывания, комплект 🔧 Комплект зажимного приспособления (для 9995716B) и подъемные крюки 🔧 ПОДЪЕМНЫЙ КРЮК (ПОДЪЕМ ДВИГАТЕЛЯ) B5204,B5254.

Установка верхней гайки подушки двигателя

Установите новую гайку. M10.

Подсказка: Используйте магнитную втулку или зафиксируйте гайку во втулке с помощью бумажной пробки, чтобы облегчить установку.

Установка верхней реактивной тяги

Установите:

• стабилизирующую скобу двигателя
• четыре винта крепления реактивной тяги. M10
• винт и гайку крепления двигателя и реактивной тяги. M12.

Шарнир вала рулевого колеса, нижний, установка

Установите вал рулевого колеса на шарнире нижнего вала рулевого колеса.

Установите:

• новый винт. M8
• кожух вала рулевого колеса и стопорное кольцо.

Отведите назад ковровое покрытие.

Завершение

Применимо только к дизельным двигателям:Установите крышку двигателя.
