Подсоединение зарядного устройства (2013)

Примечание: Рабочие шаги для демонтажа в этой процедуре могут также содержать информацию, касающуюся установки.

Выполните "Высоковольтный аккумулятор, отключение и подключение"Высоковольтный аккумулятор, отключение и подключение

• Накладка переднего бампера Накладка переднего бампера
• левая фара Фары

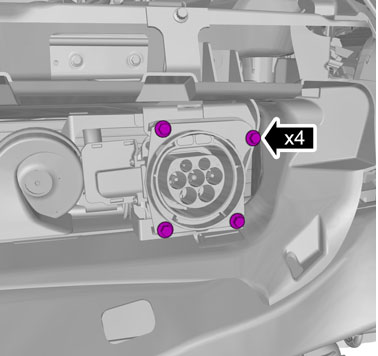

Выверните винты.🔩 Момент затяжки: 10 Н·м

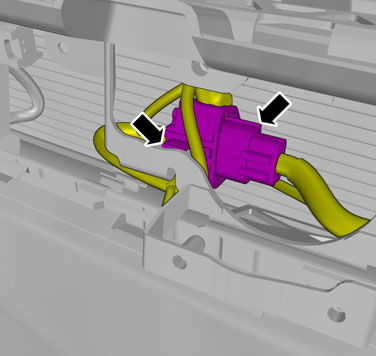

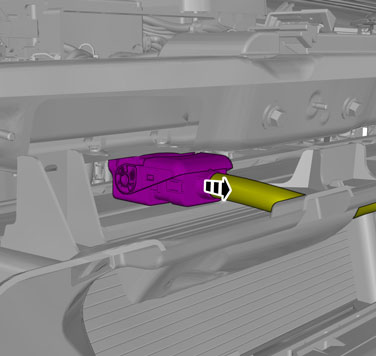

Ослабьте зажим.Отсоедините контактный разъем.

Примечание: Режим представления

Выверните винт.🔩 Момент затяжки: 10 Н·м

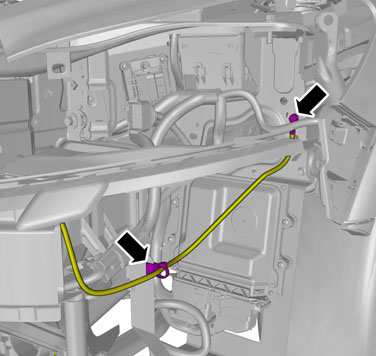

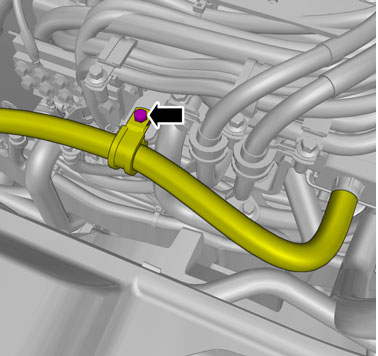

Ослабьте зажим.

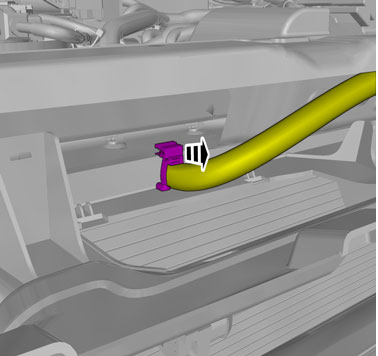

Ослабьте зажим.

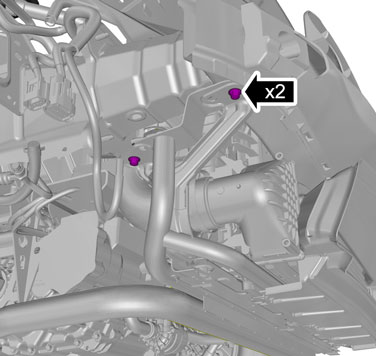

Выверните винты.🔩 Момент затяжки: 24 Н·мПрименимо к обеим сторонам.

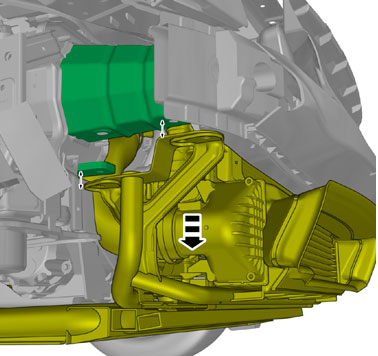

Примечание: Убедитесь, что компонент подвешен соответствующим образом.

Применимо к обеим сторонам.

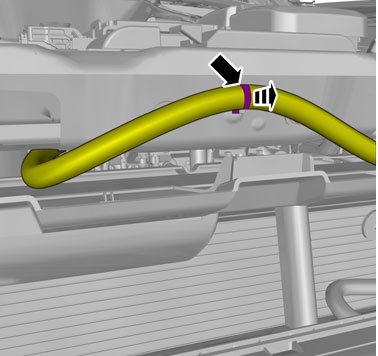

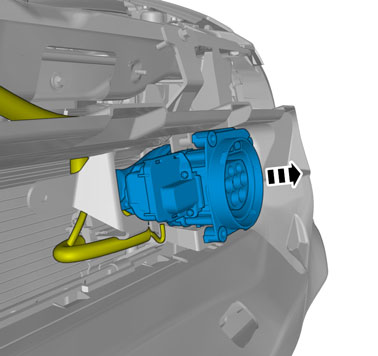

Выверните винт.🔩 Момент затяжки: 10 Н·мОслабьте зажим.

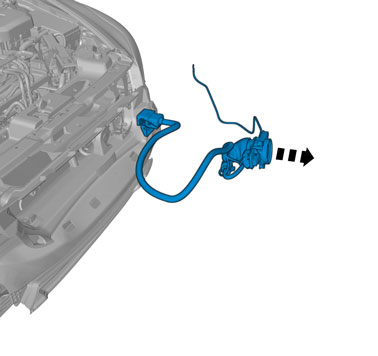

Установите в обратном порядке.
