Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S60 (11-) | — | 2014–2015A |
| S80 (07-) | — | 2014–2015A |
| V40 (13-) | — | 2015 |
| V40 Cross Country | — | 2015 |
| V60 | — | 2014–2015A |
| V60 Cross Country | — | 2015 |
| V70 (08-) | — | 2014, 2015 |
| XC60 | — | 2014–2015A |
| XC70 (08-) | — | 2014–2015A |
Специальные инструменты
- 🔧 Адаптер модуля управления коробки передач (ТCM)
- 🔧 Измерительный блок (заменяет 9813190)
Осторожно: Не прикасайтесь к штырькам разъема модуля управления и к соответствующим разъемами жгутов проводов. Есть риск электростатического разряда, который может повредить электронный модуль. Прежде чем начать работу, отведите заряд на себя и используемые инструменты, взявшись за металлическую часть инструмента и одновременно за кузов автомобиля.
Общая информация
Визуально проверьте разъемы, чтобы убедиться в том, что штырьковые и гнездовые выводы не повреждены, и что кабели гнездовых половин подсоединены должным образом. Особенно внимательно проверьте штифты, связанные с действующим кодом неисправности или соответствующим симптомом.
Измерительный блок предназначен для облегчения считывания с:
- входные и выходные сигналы модуля управления контроллера и входных сигналов, когда модуль управления подключен.
- провода и компоненты сопротивления, когда модуль управления отключен.
Использование измерительного блока снижает риск короткого замыкания и повреждения контактных разъемов.
Отсоединение модуля управления
- Убедитесь, что зажигание выключено. Подождите, пока индикация или освещение селектора передач не погаснет (обычно приблизительно 7 секунд). Если индикация или освещение селектора передач не загораются с самого начала из-за какой-то неисправности, подождите 3 минуты после выключения зажигания.

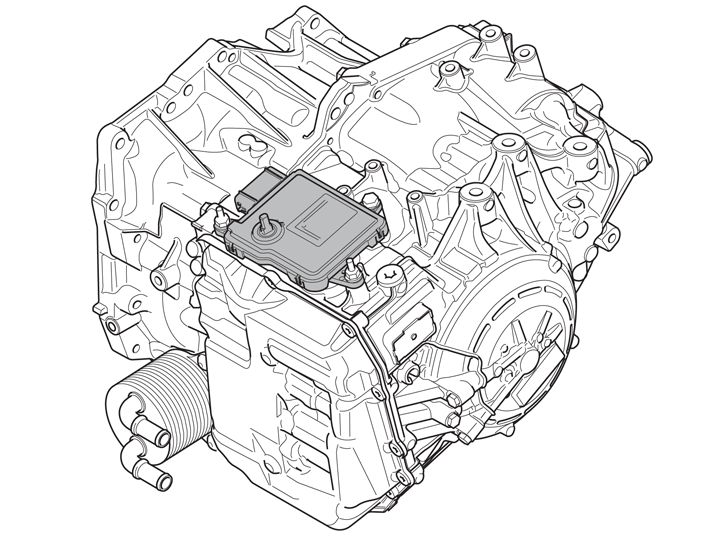

- Раскройте модуль управления трансмиссией (ТСМ) согласно: Трансмиссия Трансмиссия
Примечание: Когда измерения снимаются на разъеме A (но не самой коробке передач), то отсоединять модуль управления трансмиссией (ТСМ) от коробки передач не обязательно. Если модуль управления не отсоединяется, то калибровка не требуется.
Подсоединение измерительного блока
- Подключите адаптер 🔧 Адаптер модуля управления коробки передач (ТCM) к разъемам A и B на модуле управления коробки передач (TCM) и подключите измерительный блок 🔧 Измерительный блок (заменяет 9813190) к адаптеру.
- Подключения #A1 - #A28 на разъеме А соответствуют подключениям #А1 - #А28 на измерительном блоке.
- Подключения №B1 - №B33 на разъеме В соответствуют подключениям №B1 - №B33 на измерительном блоке
Другая информация
- Для получения более полной информации по сигналам и другим значениям, см.:Характеристики сигналов. Модуль управления коробкой передач (TCM)
- Информацию о контрольном соединении источника питания и массы см.: Проверка электропитания и выводов заземления
- Более подробную информацию о предохранителях и точках заземления см. на соответствующей схеме электропроводки.
