Применимость
| Модель | Двигатель | Год |
|---|---|---|
| V60 | D82PHEV | 2013–2015 |
| V60 | D87PHEV | 2015 |
Специальные инструменты
- 🔧 Измерительный блок (заменяет 9813190)
- 🔧 Адаптер BCM
Осторожно: Не прикасайтесь к штырькам разъема модуля управления и к соответствующим разъемами жгутов проводов. Есть риск электростатического разряда, который может повредить электронный модуль. Прежде чем начать работу, отведите заряд на себя и используемые инструменты, взявшись за металлическую часть инструмента и одновременно за кузов автомобиля.
Общая информация
Визуально проверьте разъемы, чтобы убедиться в том, что штырьковые и гнездовые выводы не повреждены, и что кабели гнездовых половин подсоединены должным образом.
Измерительный блок предназначен для облегчения считывания с:
- входные и выходные сигналы модуля управления контроллера и входных сигналов, когда модуль управления подключен.
- провода и компоненты сопротивления, когда модуль управления отключен.
Использование измерительного блока снижает риск короткого замыкания и повреждения контактных разъемов.
Подсоединение измерительного блока
- Убедитесь, что зажигание выключено.

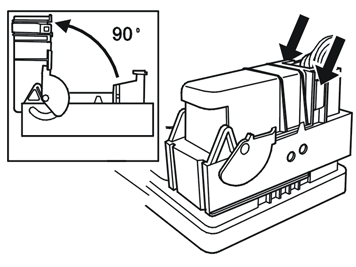

- Подсоедините измерительный блок 🔧 Измерительный блок (заменяет 9813190) к переходнику.
Модуль управления тормозами (BCM)
- Откройте доступ к модулю управления тормозами (BCM). См.: Модуль антиблокировочной тормозной системы (ABS)
- Отсоедините электрический разъем модуля управления тормозами (BCM).
- Подсоедините переходник 🔧 Адаптер BCM к разъемам (проводки) на модуле управления.
Примечание: Прежде чем проверять работу модуля управления и выполнять считывание, необходимо установить снятые предохранители.
Другая информация
- Для получения более полной информации по сигналам и другим значениям, см.:Описание сигналов, модуль управления тормозами (BCM)
- Информацию о контрольном соединении источника питания и массы см.: Kontroll av spänning/stomanslutning, styrenhet bromssystem (BCM)
- Более подробную информацию о предохранителях и точках заземления см. на соответствующей схеме электропроводки.
