Подсоединение измерительного блока к модулю системы управления микроклиматом

• Выключите зажигание
• Откройте доступ к модулю системы управления микроклиматом. См. Модуль комфорта
• Проверьте модуль управления и его разъемы и убедитесь в том, что штырьковые и гнездовые выводы не повреждены и надежно закреплены (при нажатии не вдавливаются). Убедитесь, что кабели на гнездовые выводы прикреплены к штырькам выводов
• Особенно внимательно проверьте штырьковые выводы, имеющие отношение к коду неисправности / симптому. См. Описание сигнала, климатическая установка

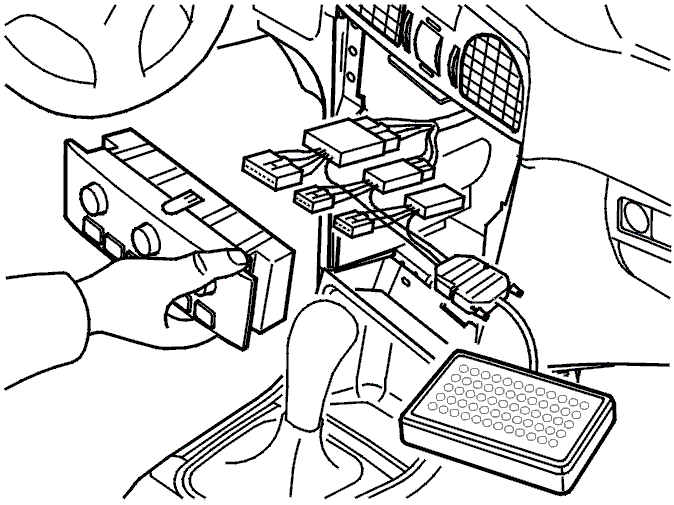

• Подсоедините адаптер 🔧 Адаптер 30-16-10 штырьков к разъемам модуля управления (сторона проводки). Подсоедините измерительный блок 🔧 Измерительный блок (заменяет 9813190)к адаптеру
• Измерительный блок служит для облегчения считывания значений входных и выходных сигналов модуля управления при подсоединенном модуле управления, а также значений сопротивления кабелей и компонентов при отсоединенном модуле управления. Использование измерительного блока уменьшает опасность случайного короткого замыкания и повреждения выводов в разъемах.

Подсказка: Выводы #A1-#A30 модуля управления соответствуют выводам #1-#30 на измерительном блоке. Выводы #B1-#B16 модуля управления соответствуют выводам

31-#46 на измерительном блоке.
