Подсоединение измерительного блока к датчику угла рулевого управления

Подсоединение измерительного блока к модулю управления датчика угла рулевого колеса

• Выключите зажигание
• Откройте доступ к модулю управления датчика угла рулевого колеса. См. Модуль рулевого колеса (SWM), замена Модуль рулевого колеса (SWM), замена Модуль рулевого колеса (SWM), замена

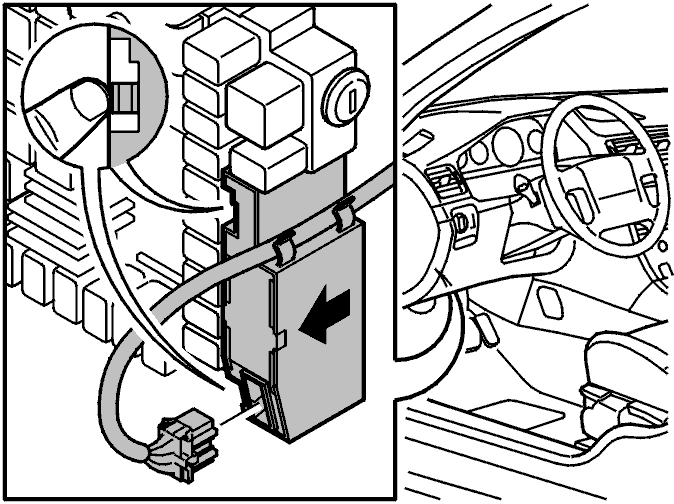

• Отсоедините модуль управления датчика угла рулевого колеса, вдавив фиксирующую защелку, и потяните разъем прямо в направлении наружу
• Проверьте модуль управления и его разъемы и убедитесь в том, что штырьковые и гнездовые выводы не повреждены и надежно закреплены (при нажатии не вдавливаются). Убедитесь, что кабели на гнездовые выводы прикреплены к штырькам выводов
• Особенно внимательно проверьте штырьковые выводы, имеющие отношение к коду неисправности / симптому. См. Описание сигнала, Блок управления датчика угла рулевого управлен ия (SAS)
• Подсоедините адаптер🔧 Адаптер 22-16-14 штырьков (CCM,UEM,SWM/SWS,RTI,DIM,PHM)к разъему модуля управления (сторона проводки). Подсоедините измерительный блок🔧 Измерительный блок (заменяет 9813190)к адаптеру. Выводы #1 - #16 на модуле управления датчика угла рулевого колеса соответствуют выводам (#A25 - (#A40 на измерительном блоке
• Измерительный блок служит для облегчения считывания значений входных/выходных сигналов модуля управления при подсоединенном модуле управления, а также значений сопротивления кабелей и компонентов при отсоединенном модуле управления. Использование измерительного блока уменьшает опасность случайного короткого замыкания и повреждения выводов в разъемах.
