Применимость

Модель Двигатель Год
V70 XC (01-) / XC70 (-07) 2001–2007

Примечание: Так как иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и / или моделей, могут иметь место некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.

Снятие

Снятие подрамника

N6500387

Поднимите автомобиль.

Примечание: См. Гнезда для поддомкрачивания, кузов.

Снимите:

  • задние колеса
  • винт приводного вала и ступицу колеса на обеих сторонах.

D7200068

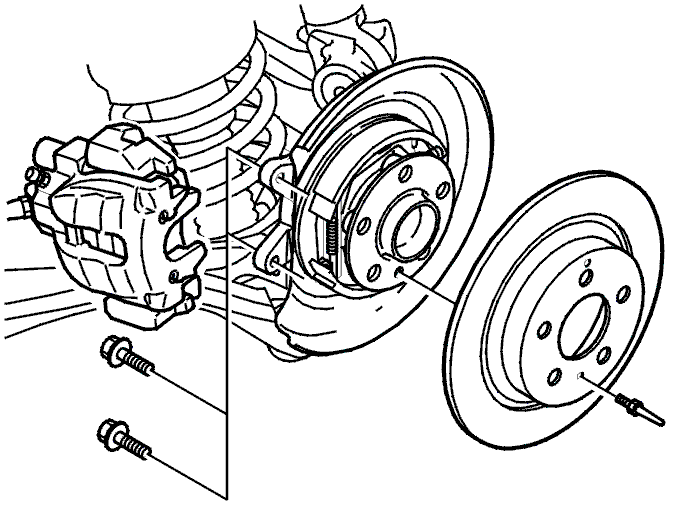

Снимите:

  • колеса
  • Датчик ABS, кабель ABS от кронштейна на колесном шпинделе
  • винты крепления тормозного суппорта.

Подвесьте кабель ABS вместе с тормозным суппортом на стальной проволоке.

Снимите:

  • винт кронштейна тормозного трубопровода к подрамнику
  • направляющий штифт тормозного диска
  • тормозной диск.

M5500069

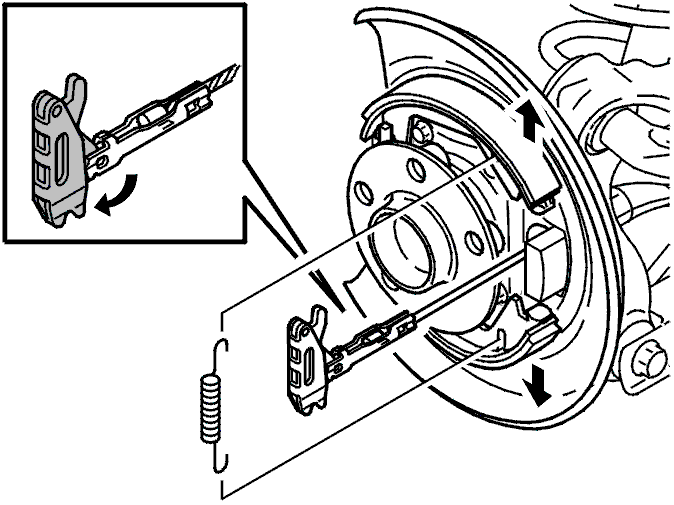

Снимите:

  • возвратную пружину на расширителе
  • расширитель. Слегка поднимите тормозную колодку. Возьмитесь за расширитель и вытащите его, чтобы получить доступ к тросу.

Освободите расширитель с металлического кронштейна.

M5500063

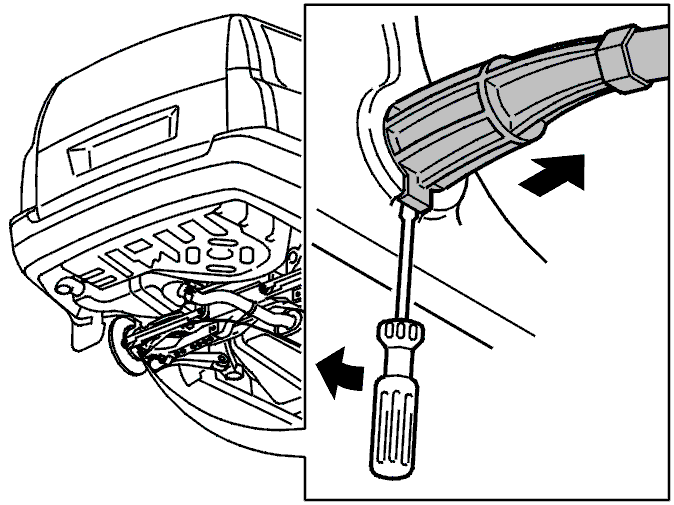

Снимите направляющую втулку трубки троса. Вставьте отвертку между выступом направляющей втулки и надколесной дугой. Слегка раздвиньте для того, чтобы снять втулку.

D7200069

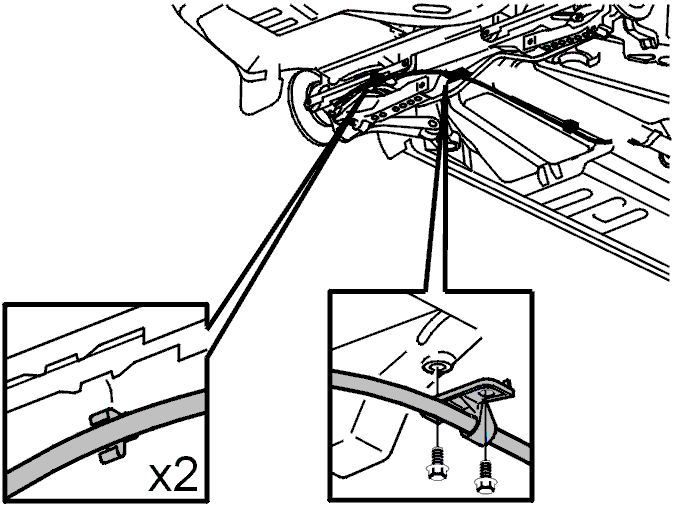

Снимите:

E7200083

Снимите пластмассовую гайку подкрыльника, отведите подкрыльник в сторону.Высверлите заклепку теплозащитного щитка на левой задней втулке подрамника.

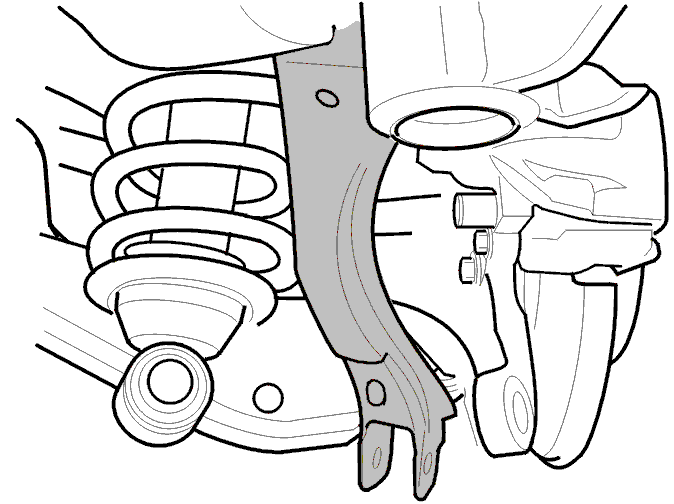

Снимите амортизатор, продольную тягу и звено стабилизатора поперечной устойчивости

N6500397

Примечание: В амортизаторах имеется некоторое напряжение.

Снимите:

  • амортизаторы (с обеих сторон) от тяг
  • винты креплений продольных тяг
  • продольная тяга с обеих сторон
  • тяга стабилизатора поперечной устойчивости от верхней тяги (обе стороны).

Демонтаж датчика положения (только Four-C)

Снимите датчики положения, см. Датчик положения, подвеска, сзади (Four-С), замена.

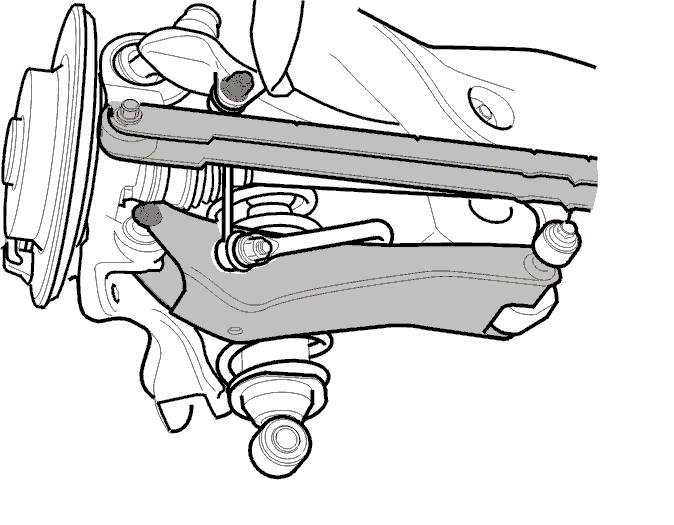

Демонтаж винтов поперечной рулевой тяги и рычагов

N4600306

Снимите:

  • поперечную рулевую тягу
  • шарнирное звено. Прижмите шарнирное звено в начале наружу. Переведите его вниз к внутреннему креплению.
  • шарнирное звено.
  • шарнирное звено, переведите нижнее шарнирное звено к подрамнику.

Снятие стабилизатора поперечной устойчивости

N4600307

Снимите:

  • стабилизатор поперечной устойчивости из его креплений на подрамнике
  • стабилизатор поперечной устойчивости.

Освободите тросы стояночного тормоза из его креплений в термозащитном щитке.Осторожно изогните тросы по направлению к корпусу подшипника колеса. Будьте осторожны, чтобы тросы не потрескались и не порвались.

Демонтаж корпуса задней передачи/рамы задней передачи

N4600308

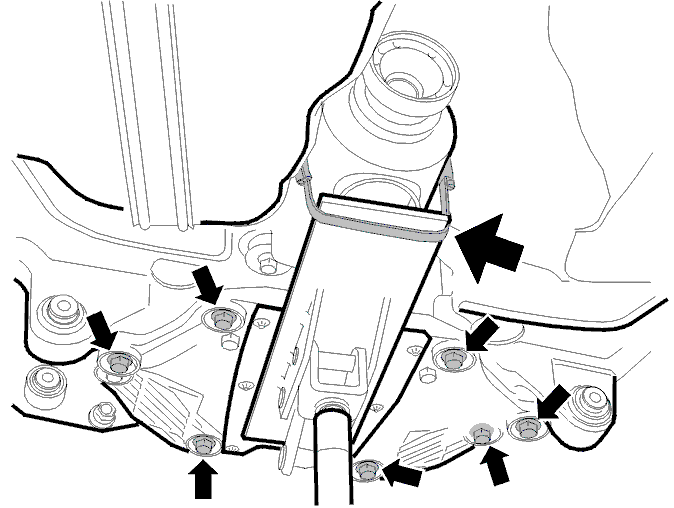

Расположите передвижной домкрат 🔧 AGGREGATLYFT (HYDRAULIK) вместе с зажимным приспособлением 🔧 FIXTUR (UNIVERSAL/VÄXELLÅDOR).Отрегулируйте пластину по отношению к нижней крышке и конечной передаче.Установите большой зажим для шлангов над трубой и над щитком.Открутите восемь винтов крышки.

Опускание корпуса задней передачи

N4600309

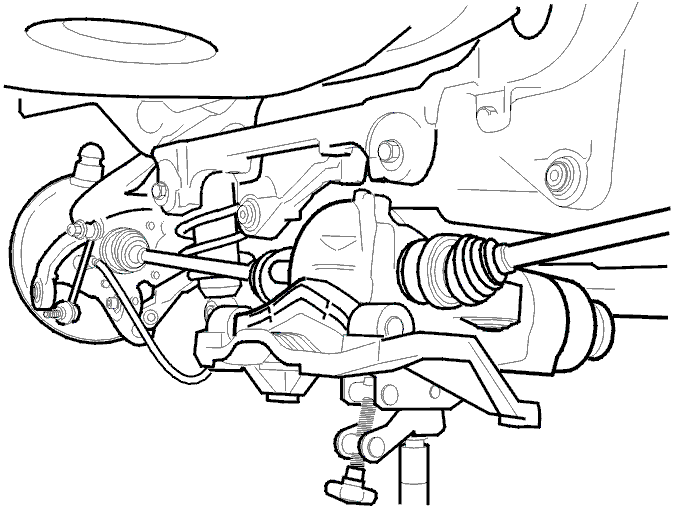

Опустите корпус задней передачи настолько, чтобы ведущие оси были наклонены немного внутрь.Пригните корпус подшипника наружу.Снимите ведущую ось со ступицы.

Примечание: Будьте очень осторожны при снятии приводного вала из ступицы. Внутренний шарнир может быть поврежден, если вал отпускается под собственным весом.

Опустите корпус задней передачи вместе с валами.

D6500432

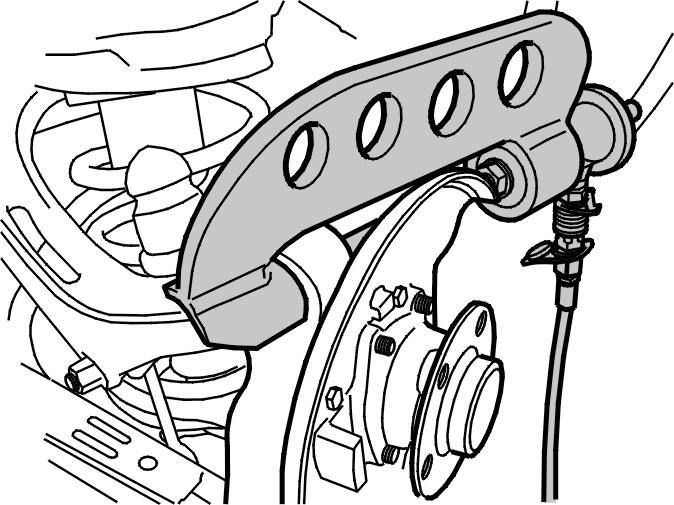

Отвинтите винт наружного крепления звена шарнира на три оборота.Пользуйтесь полым цилиндром 🔧 HYDRAULISK HÅLCYLINDER, направляющей втулкой 🔧 STYRTAPP (P2X) и скобой 🔧 BYGEL BUSSNINGSBYTE вместе с винтом съемника 🔧 DRAGSTÅNG M16X360 (P2X).Выдавите шпиндель колеса.Снимите колесный шпиндель с верхнего шарнирного звена.

Снятие подрамника

M6500399

Установите подъемную площадку под подрамником.

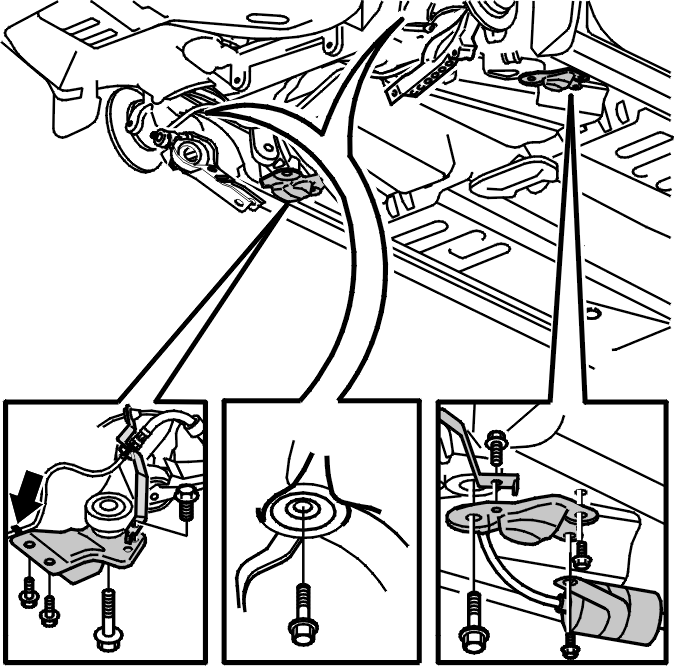

Снимите:

  • четыре крепления подрамника
  • винты кронштейнов подрамника
  • монтажные стойки тормозного шланга с креплений на кронштейнах
  • тормозной трубопровод с пластмассовых зажимов на кронштейнах.

Примечание: Снимите кронштейн топливного фильтра на правом кронштейне.

N4600311

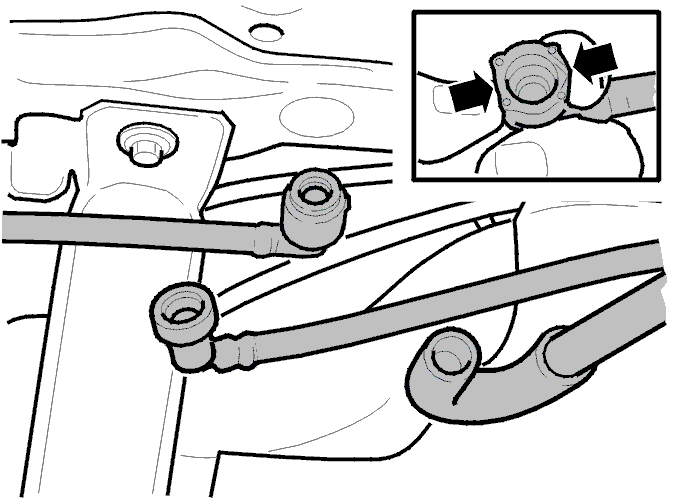

Осторожно опустите подрамник.Снимите три шланга на емкости.Осторожно опустите подрамник полностью.

Снятие компонентов с подрамника

N2302682

Снимите емкость.

N6500375

Снимите:

  • крепления емкости
  • систему защиты при столкновении.

Только Four-C
Снимите жгут проводки амортизатора.

Установка

Примечание: Чтобы получить дополнительную информацию о моментах затяжки, см. Момент затяжки.

Примечание: Чтобы убедиться, что нет утечки выхлопных газов, см.: Фланцевое соединение, сборка.

Установка деталей на подрамник

M6500392

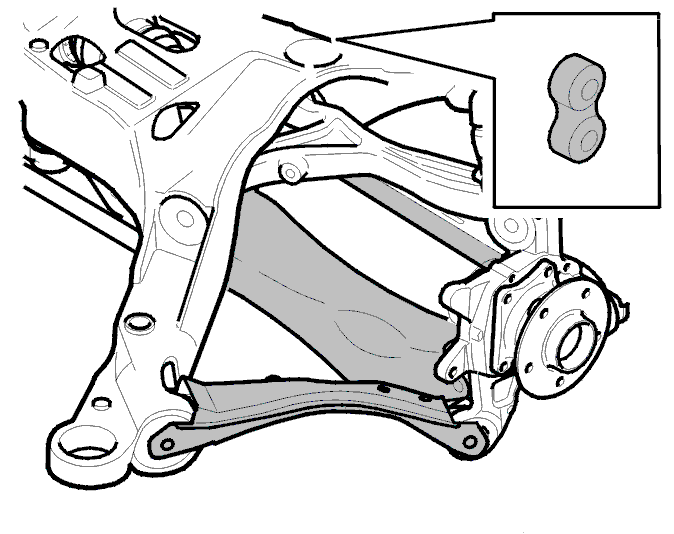

Установите верхнее шарнирное звено, см. Установка верхнего рычага управления.

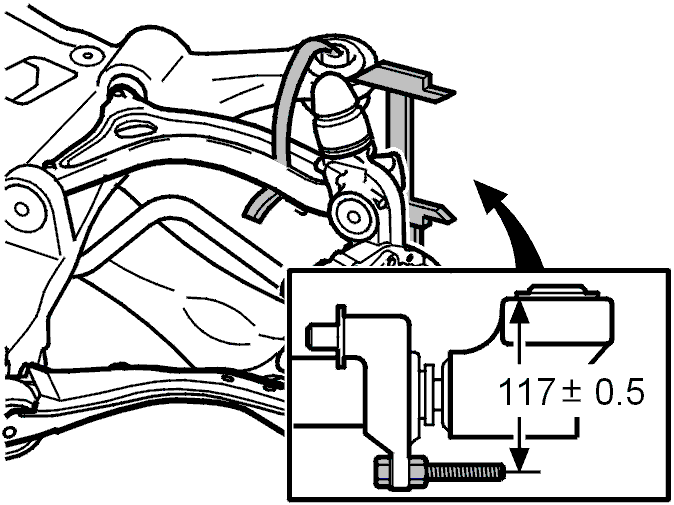

Примечание: Продольная тяга, нижнее шарнирное звено и колесный шпиндель устанавливаются как один блок со слегка затянутыми винтами на новом подрамнике. Таким образом поддерживается правильный угол на колесном шпинделе, когда он будет затягиваться к верхнему шарнирному звену в указанном по высоте положении.

M6500393

Установите:

  • колесный шпиндель к верхнему шарнирному звену.

Примечание: Не затягивайте слишком сильно, зубчатый сегмент не должен входить во втулку на шпинделе колеса.
- продольную тягу на подрамнике. Затяните слегка.
- звено нижнего шарнирного звена внутреннего крепления. Затяните слегка.
- нижнее шарнирное звено на подрамнике. Затяните слегка.

Прижмите шарнирное звено вверх при помощи подъемника агрегата в нормальное положение, см. Нормальное положение.Смонтируйте винт, М12 х 70 мм, с гайкой в отверстии стабилизатора поперечной устойчивости на шарнирном звене, чтобы облегчить измерение.Проверьте высоту шарнирного звена. Отрегулируйте высоту хомутом при необходимости.Затяните колесный шпиндель к верхнему шарнирному звену винтом М10.

Снимите:

  • продольную тягу с колесного шпинделя
  • нижнее шарнирное звено с подрамника.

N6500375

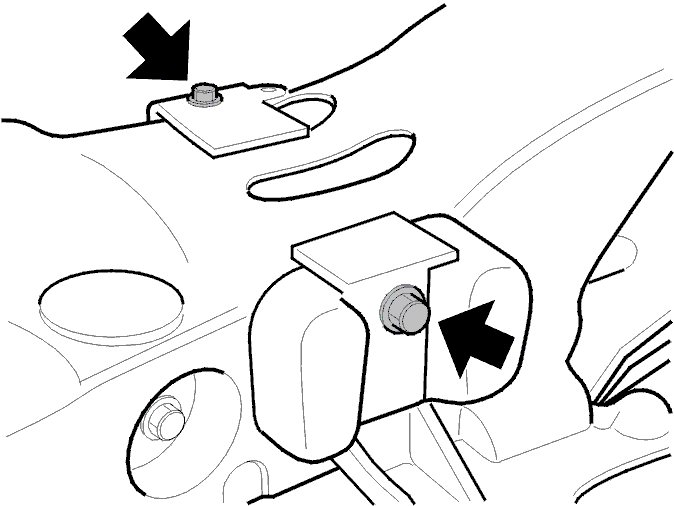

Установите:

  • систему защиты при столкновении. Затяните согласно Момент затяжки.
  • крепление к емкости винтом М6.

Только Four-C
Установите жгут проводки амортизатора.

N2302683

Закрепите канистру винтом М6.

Установка подрамника

N6500381

Чтобы облегчить центровку задней ходовой части, следует изготовить две центрирующих втулки, которые затем устанавливаются в заднем креплении подрамника, когда будет осуществляться установка подрамника.

  • Размер центрирующих втулок:A=20 мм, B=13 мм, C=50 мм.
  • Положите подрамник на подъемник.
  • Поднимите подрамник примерно на 15 см от кузова.

N4600311

Установите 3 соединения на емкости.

Только Four-C
Установите контактные разъемы к амортизаторам на подрамнике.

Все AWD
Поднимите подрамник полностью к кузову.

D6500331

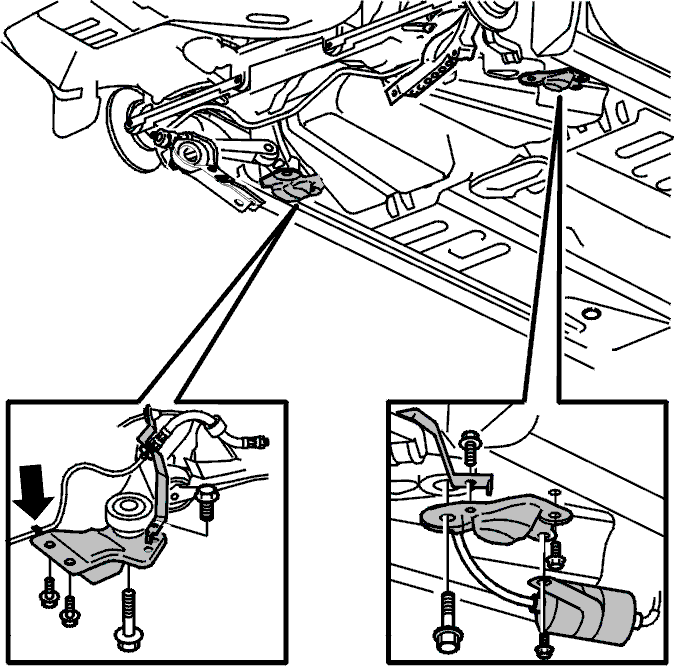

Примечание: Убедитесь, что тормозные трубопроводы не зажаты на креплениях подрамника.

Установите:

  • крепежную тягу тормозных накладок на кронштейне подрамника винтом М8
  • тормозной трубопровод в зажим на кронштейнах подрамника.

Примечание: Подождите и не затягивайте винты в следующих двух моментах.

Установите:

  • винты подрамника, в переднем крае через кронштейны
  • винты кронштейнов.

Примечание: Используйте новые винты для 4-х креплений подрамника.

N6500382

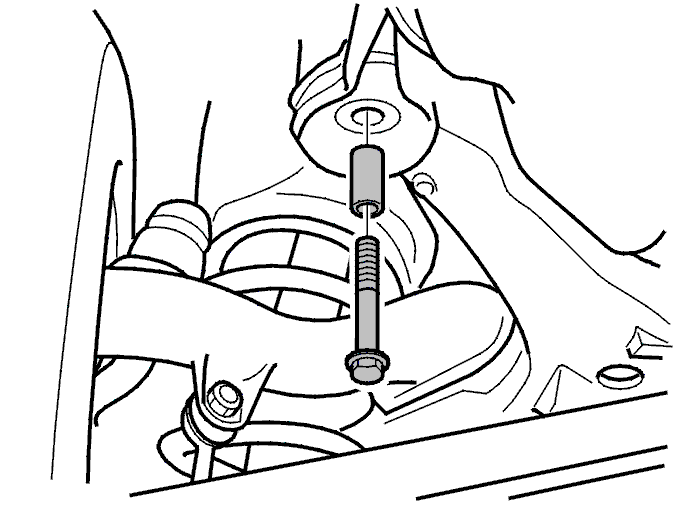

Поднимите центрирующие втулки в двух задних креплениях на подрамнике.Установите винт и затяните его слегка.

Затяните:

  • винты передних креплений на подрамнике через кронштейны, см. Момент затяжки.
  • винты (М12) кронштейнов.

Выверните винты задних креплений на подрамнике и уберите центрирующие втулки.

Установите:

  • винты задних креплений на подрамнике и затяните, см. Момент затяжки.
  • топливный фильтр с держателем на правом кронштейне винтом М8.

Уберите подъемную площадку.

Подготовка к установке конечной передачи

N4600309

Поднимите конечную передачу вместе с приводными валами, так чтобы центр приводного вала находился немного ниже центра корпусов подшипников колес.Нанесите средство антикоррозийной защиты на концы приводных валов.Выпрессуйте один из корпусов подшипников колеса. Выровняйте приводной вал в ступице.Затем выровняйте другую сторону.

Установка задней оси в подрамнике

N4600308

Прижмите конечную передачу вверх к подрамнику. Выровняйте все винты.Затягивайте винты через один, см. Момент затяжки.Снимите зажим шланга вокруг трубы и щитка.Уберите домкрат.Установите карданный вал, см. Конечная передача, замена.

Примечание: Пока не устанавливайте выхлопную трубу.

Установка стабилизатора поперечной устойчивости

N4600307

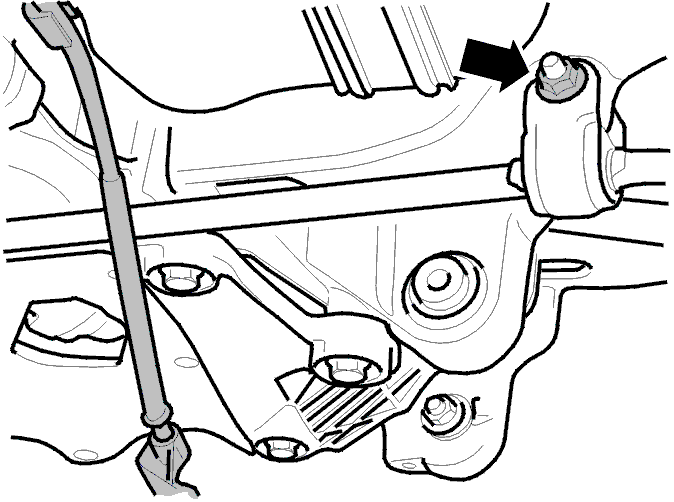

Установите стабилизатор поперечной устойчивости в раме заднего вала винтами М12. Используйте новый контргайки.

Примечание: Убедитесь, что трос стояночного тормоза проходит под концами стабилизатора поперечной устойчивости. Втолкните тросы на место в зажимах на термозащитном щитке.

Установка рычага тяги и штанги с канавкой

N4600306

Установите:

  • звентя шарниров новыми винтами. Затяните слегка.
  • поперечную рулевую тягу. Используйте новые контргайки. Затяните слегка.

Установка датчика положения (только Four-C)

Установите датчики положения, см.: Датчик положения, подвеска, сзади (Four-С), замена.

Установка реактивной тяги и звена стабилизатора попепрчной устойчивости

N6500397

Установите винты в звеньях шарниров. Не затягивайте пока винты.

Примечание: Не устанавливайте винты к колесному шпинделю.

Установите звено стабилизатора поперечной устойчивости на верхнем шарнирном звене с обеих сторон винтом М10. Пользуйтесь новыми гайками.

Завершение

E7200084

Зафиксируйте термозащитный щиток выхлопной трубы заклепками в заднем креплении на подрамнике.Установите подрамник пластмассовыми гайками.

D7200069

Прижмите подвеску вверх в ее нормальное положение, см. Нормальное положение.

Установите:

M7600324

Затяните:

  • винты нижнего подрамника, 2 шт. М12
  • звено около внутреннего крепления звена шарнира к подрамнику винтом М12
  • винты поперечной рулевой тяги, 2 шт. M12.

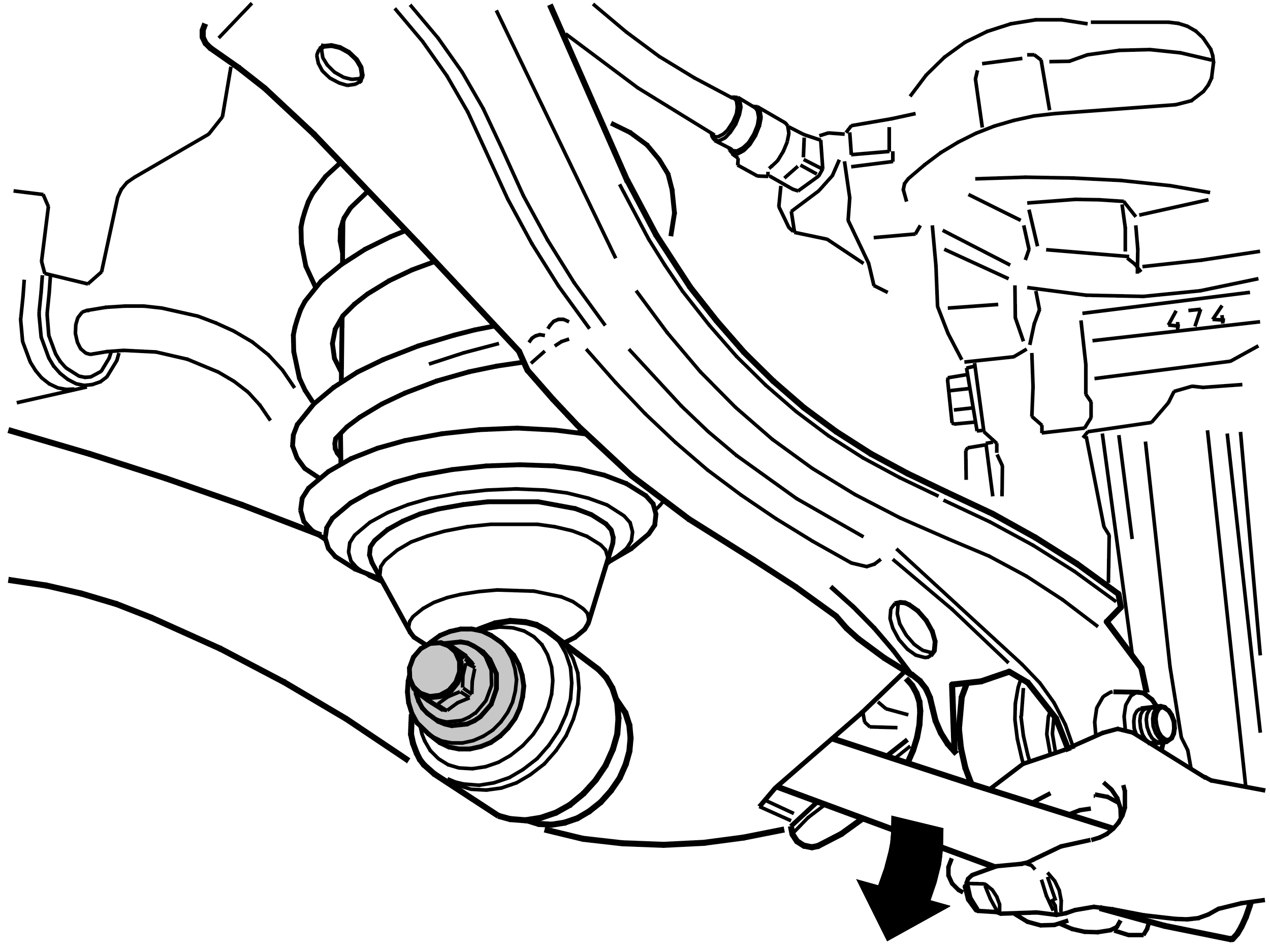

Установите продольную тягу к колесному шпинделю, затяните винты от руки.Затяните винты продольной тяги, 2 шт. М12.Уберите передвижной домкрат.Установите пружинную стойку к продольной тяге, используйте большую монтировку, чтобы пригнуть вниз звено шарнира не навести пружинную стойку к звену шарнира. Затяните винты, М12.

M5500064

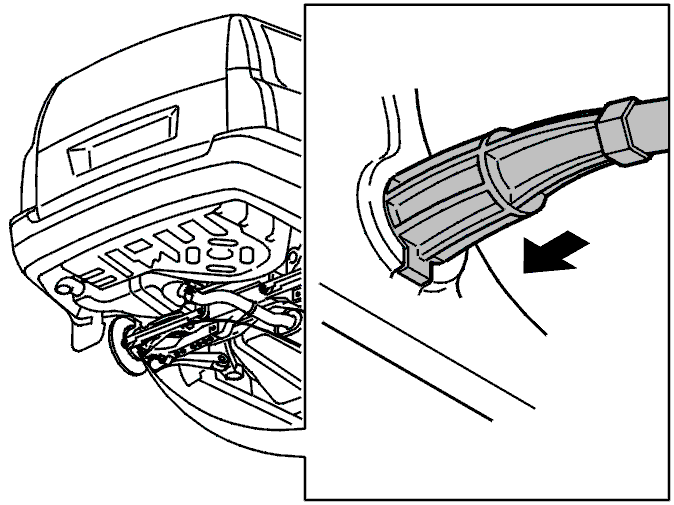

Прижмите направляющую втулку кожуха троса на его место.

M5500069

Установите:

  • расширитель на тросе. Сожмите крепление так, чтобы трос был зафиксирован в расширителе.
  • расширитель с колодками
  • обратной пружины.

Проверьте функционирование.

D7200054

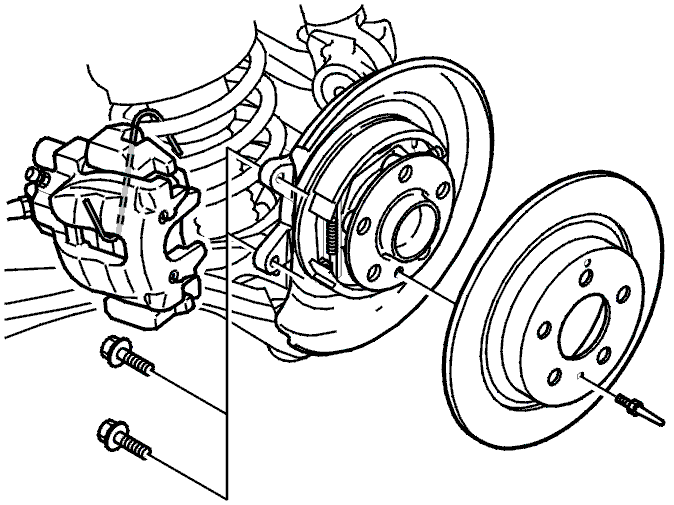

Установите:

  • тормозной диск и направляющий стержень, М6.
  • плечо рычага тормозного привода. Используйте новые винты. Затяните согласно Момент затяжки.
  • датчик ABS, M6
  • линию ABS на держателе шпинделя колеса.

Затяжка ведущих валов

N6500387

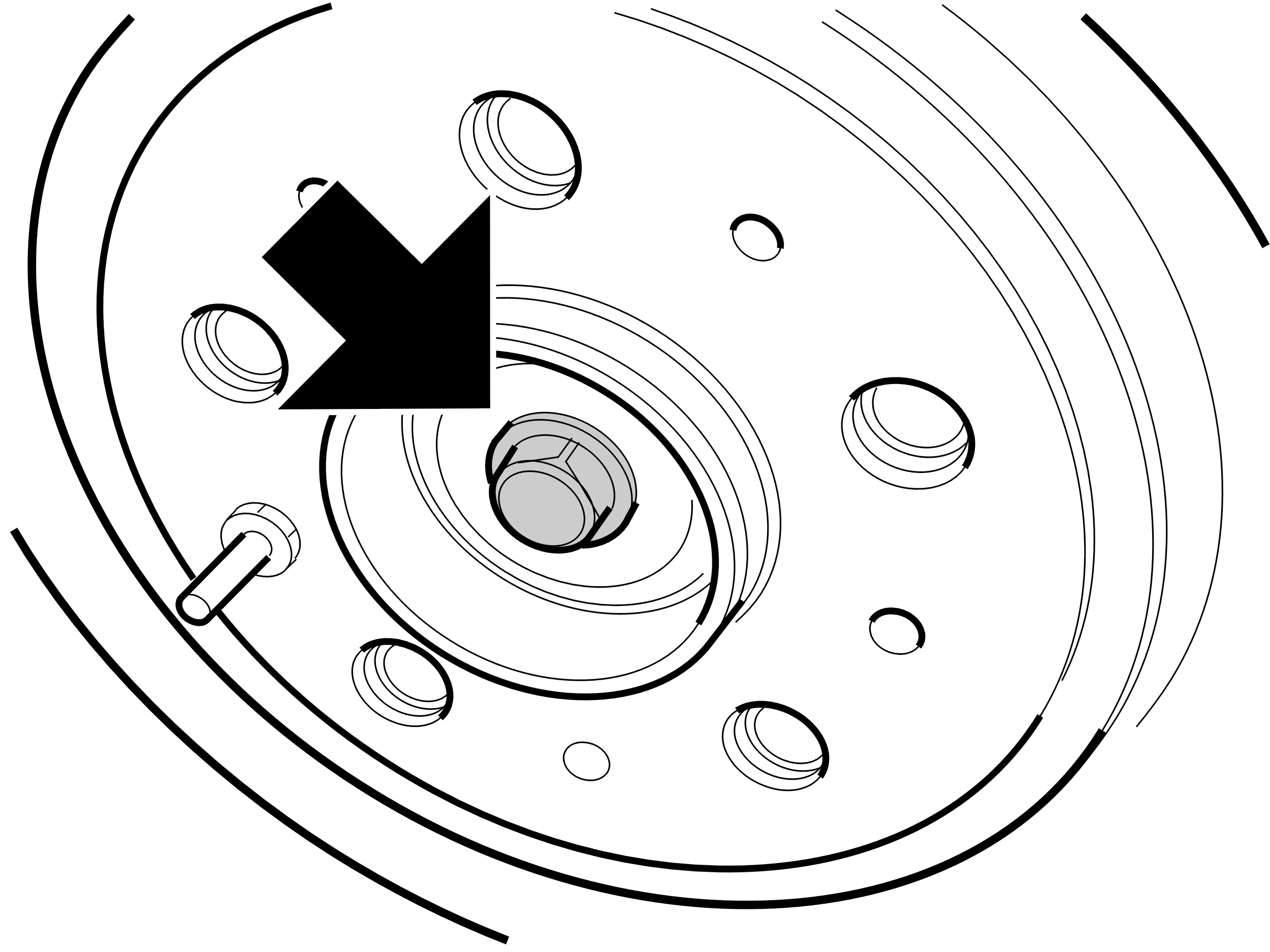

Установите винты ведущих валов с обеих сторон. Используйте новые винты. Затягивайте согласно Момент затяжки.Установите колеса. См. Установка колес.Проведите установку колес согласно: Уголы установки колес, проверка/регулировка.
