Установка верхнего рычага управления (2000, 2001)

Установка верхнего рычага управления

• Вставьте рычаг управления в подрамник.
• Подвесьте рычаг управления с крепления стабилизатора поперечной устойчивости при помощи ленточного хомута.

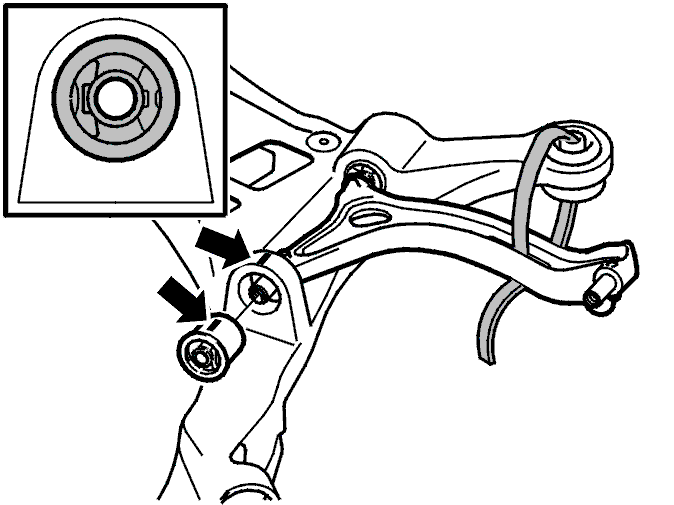

• Установите переднюю втулку и расположите ее в правильном положении, как показано на иллюстрации.
• Пометьте втулку по отношению к подрамнику.

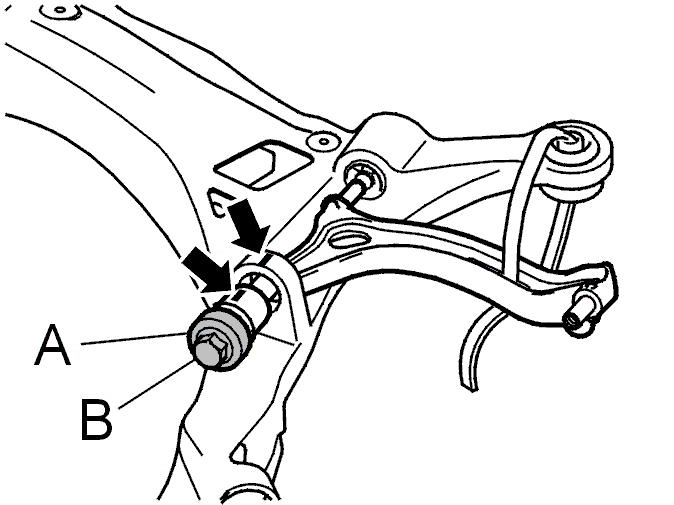

• Привинтите инструмент для запрессовки (А) 🔧 PRESSVERKTYG (öVRE LÄNKARM BAKAXEL/FR BUSSNING) на место на рычаге управления. Используйте один винт (В) M12x65 мм и втулку.

Примечание: Убедитесь, что метки на втулке и подрамнике стоят друг напротив друга.

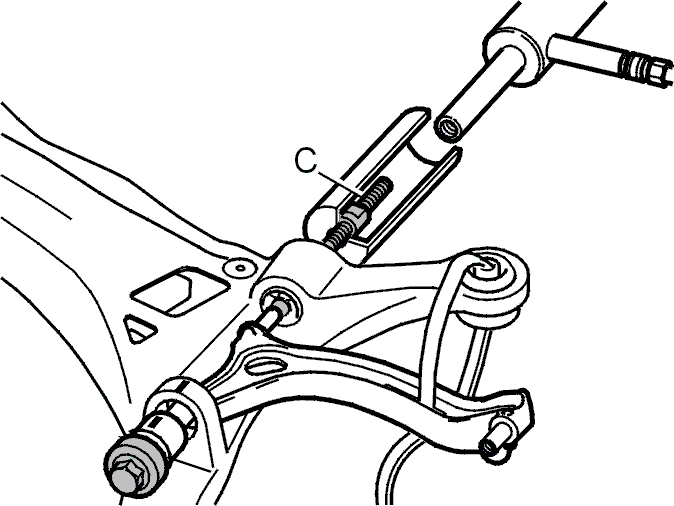

• Вставьте резьбовой стержень 🔧 DRAGSTÅNG (M12 x 210)BUSSNINGSBYTE/HYDRAULVERKTYG (С) сквозь прессовую втулку 🔧 PRESSVERKTYG (öVRE LÄNKARM BAKAXEL/FR BUSSNING).
• Ввинтите резьбовой вал на место на рычаге управления.

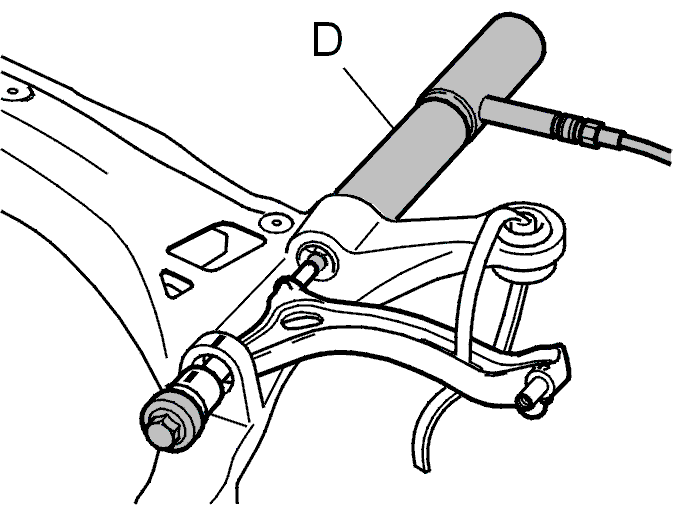

• Привинтите цилиндр съемника 🔧 DRAGCYLINDER (ANVÄNDS MED HYDRAULPUMP -5576) (D) на место на резьбовом стержне 🔧 DRAGSTÅNG (M12 x 210)BUSSNINGSBYTE/HYDRAULVERKTYG.

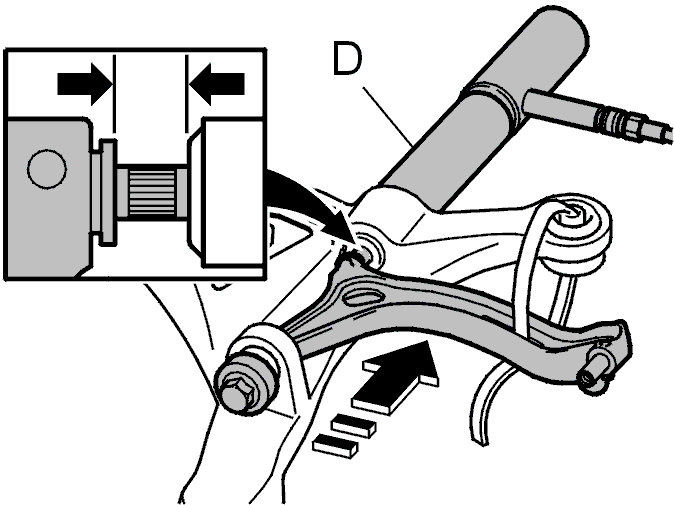

• Запрессуйте рычаг подвески до зубчатого сегмента.

Примечание: Не запрессовывайте рычаг управления настолько далеко, чтобы зубчатый сегмент входил в заднюю втулку.

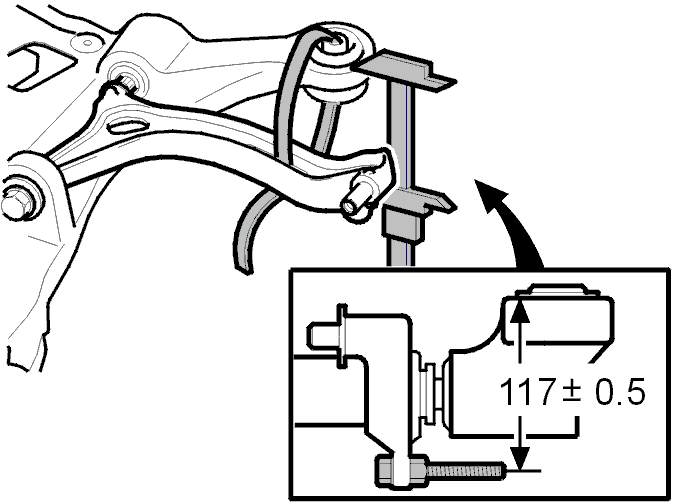

• Установите винт M12x70 мм с гайкой в отверстие стабилизатора поперечной устойчивости на рычаге управления, в качестве дополнительной помощи во время снятия измерений.
• Проверьте высоту на рычаге управления. Если необходимо, отрегулируйте высоту при помощи ленточного хомута.

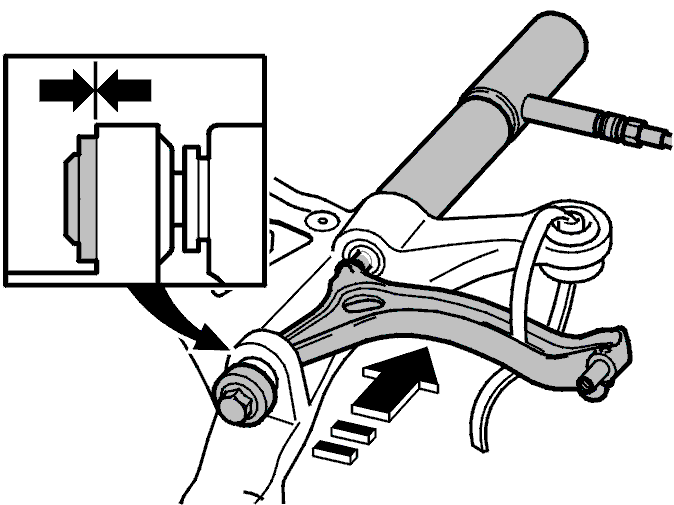

• Затяните рычаг управления на задней втулке.

Примечание: Если передняя втулка достигает низа раньше задней втулки, снимите инструмент для запресовки (5739-1).

Затяните рычаг управления до тех пор, пока он не опустится до задней втулки.

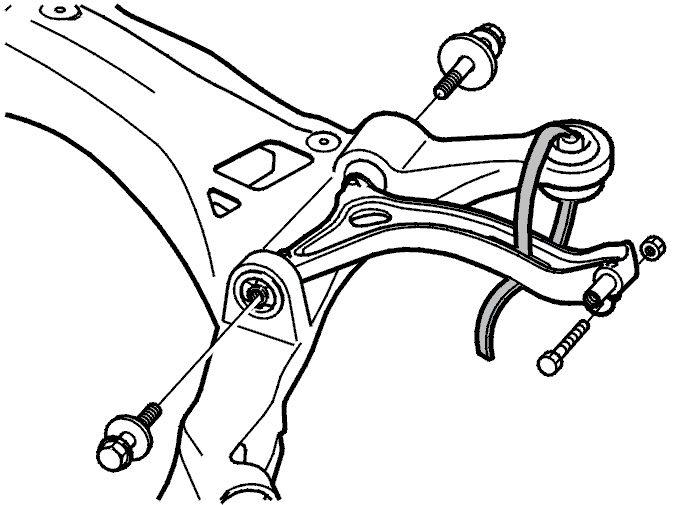

Снимите цилиндр съемника с винтом.Установите передний и задний (большая шайба) винты на рычаге управления. Затяните до 50 Н·м.

Снимите

• ленточный хомут
• винт M12 и гайку.
