Пиротехнический натяжитель ремня безопасности, замена

Заблокируйте надувную подушку SIPS в переднем сиденье для модели 960

Осторожно: После аварии, при которой произошло срабатывание системы SRS. Обязательно замените оба натяжителя ремней безопасности вместе с замками, даже если переднее сиденье пассажира было свободно. Замена пиротехнических натяжителей ремней безопасности вместе с замками ремней безопасности описана в Замок и пиротехнический натяжитель ремня безопасности переднег о сиденья, замена.

Примечание: Эта операция выполняется только для модели 960, оборудованной надувной подушкой SIPS. Для модели 940 перейдите к следующей операции Отсоединение разъема от натяжителя ремня
безопасности.

Внимание: Если переднее сиденье оборудовано надувной подушкой SIPS, то перед началом работ необходимо заблокировать эту надувную подушку. Используется предохранительное устройство, которое находится в держателе под крышкой бокового отделения сиденья, оборудованного надувной подушкой SIPS. Нельзя подвергать боковину сиденья воздействию внешней силы.

• Снимите крышку с бокового отделения сиденья.
• Снимите предохранительное устройство с держателя под крышкой. (На всех сиденьях, оборудованных надувной подушкой SIPS.)
• Поставьте предохранительное устройство на датчик надувной подушки SIPS.

Снятие бокового отделения переднего сиденья

Переднее сиденье в модели 940:

• Сдвиньте переднее сиденье в крайнее переднее положение.
• Выверните винт (Torx 25) из бокового отделения сиденья.
• Отведите вверх боковое отделение сиденья.

На рисунке показано сиденье с механическим управлением.

Переднее сиденье в модели 960:

• Сдвиньте переднее сиденье в крайнее переднее положение.
• Выверните 2 винта (Torx 25) в передней и задней частях бокового отделения сиденья.
• Снимите скобу (только для сидений с электроприводом).
• Отведите вверх боковое отделение сиденья.

На рисунке показано сиденье с электроприводом.

Снятие накладки порога

Для 940:

• Снимите накладку порога (4 винта Torx 25 под заглушками и 1 винт Torx 25 в крышке).

Для 960:

• Снимите накладку порога (1 винт Torx 25 в крышке).

Снятие внутренней панели стойки B

• Снимите внутреннюю панель стойки B (2 винта Torx 25 под заглушками).

Отсоединение разъема от натяжителя ремня безопасности

Внимание: При разъединении и соединении разъема воспламенителя провода воспламенения системы SRS аккумуляторная батарея должна быть отсоединена.

• Запишите код защиты от кражи магнитолы.
• Выключите зажигание.

• Отсоедините отрицательный провод от аккумуляторной батареи.

• Отсоедините разъем воспламенителя провода воспламенения системы SRS от натяжителя ремня безопасности.

Снятие натяжителя ремня безопасности и самого ремня

Внимание: Ни в коем случае нельзя использовать омметр или другие активные электроизмерительные приборы для измерений на отсоединенном несработавшем пиротехническом натяжителе ремня безопасности. Это может привести к срабатыванию натяжителя ремня безопасности!

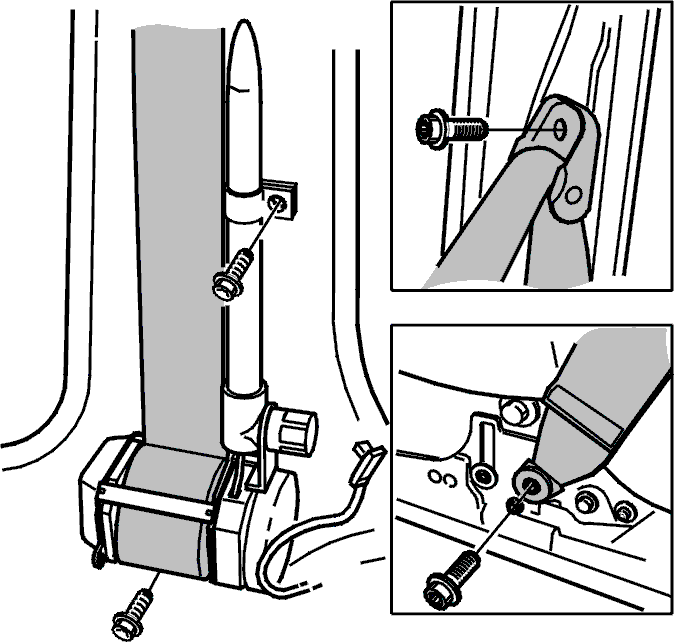

Снимите:

• ремень безопасности с крепления на сиденье (1 винт х 16 мм).
• ремень безопасности с крепления на стойке B (1 винт х 16 мм).
• катушку (инерционную) ремня безопасности со стойки B (1 винт х 16 мм).
• натяжитель ремня безопасности (1 х Torx 25).

Внимание: Натяжители ремней безопасности нельзя разбирать, ремонтировать или переставлять в другой автомобиль. При замене натяжителей ремней безопасности необходимо следовать инструкциям раздела Правила обращенияХранение и транспортировка.

Установка натяжителя ремня безопасности и самого ремня

Внимание: Ни в коем случае нельзя использовать омметр или другие активные электроизмерительные приборы для измерений на отсоединенном несработавшем пиротехническом натяжителе ремня безопасности. Это может привести к срабатыванию натяжителя ремня безопасности!

Установите:

• Ремень безопасности в креплении на сиденье (1 винт х 16 мм) Момент затяжки ремня безопасности =30 Н·м.
• Ремень безопасности в креплении на стойке B (1 винт х 16 мм) Момент затяжки ремня безопасности =30 Н·м.
• Катушку ремня безопасности на стойке B (1 винт х 16 мм). Момент затяжки катушки (инерционной) ремня безопасности =30 Н·м.
• Винт натяжителя ремня безопасности (1 х Torx 25). Момент затяжки натяжителя ремня безопасности =2,5 Н·м.

Подсоединение разъема к натяжителю ремня безопасности

Внимание: При разъединении и соединении разъема воспламенителя провода воспламенения системы SRS аккумуляторная батарея должна быть отсоединена.

• Подсоедините разъем воспламенителя провода воспламенения системы SRS к натяжителю ремня безопасности.

Установка внутренней панели стойки B

• Поставьте внутреннюю панель стойки B (2 винта Torx 25 под заглушками).

Установка накладки порога

Для 940:

• Поставьте накладку порога (4 винта Torx 25 с заглушками и 1 винт Torx 25 в крышку).

Для 960:

• Поставьте накладку порога (1 винт Torx 25 в крышку).

Проверка функционирования катушки ремня безопасности

• Проверьте функционирование катушки (инерционной) ремня безопасности. Проверьте это, несколько раз вытянув и резко дернув ремень безопасности.

Установка бокового отделения переднего сиденья

Переднее сиденье в модели 940:

• Сдвиньте переднее сиденье в крайнее переднее положение.
• Поворачивая вниз, поставьте на место боковое отделение сиденья.
• Затяните винт (Torx 25) в боковом отделении сиденья.

На рисунке показано переднее сиденье с механическим управлением.

Переднее сиденье в модели 960:

• Сдвиньте переднее сиденье в крайнее переднее положение.
• Поставьте вещевой лоток сиденья.
• Затяните 2 винта (Torx 25) в передней и задней частях бокового отделения сиденья.
• Поставьте скобу (только для сидений с электроприводом).

Разблокируйте надувную подушку SIPS в переднем сиденье для модели 960

Примечание: Эта операция выполняется только для модели 960, оборудованной надувной подушкой SIPS. Для модели 940 перейдите к следующей операции Заключительная проверка.

Осторожно: Если переднее сиденье оборудовано надувной подушкой SIPS, то после завершения работ необходимо разблокировать эту надувную подушку. Снимите предохранительное устройство с датчика надувной подушки SIPS. Нельзя подвергать боковину сиденья воздействию внешней силы.

• Снимите предохранительное устройство с датчика надувной подушки SIPS.
• Поставьте предохранительное устройство в держатель под крышкой.
• Поставьте крышку на боковое отделение сиденья

Заключительная проверка

Внимание: При подсоединении аккумуляторной батареи убедитесь, что в автомобиле никого нет.

После установки всех компонентов на место.

• Поверните ключ зажигания в положениеII.

• Затем подсоедините отрицательный провод к аккумуляторной батарее.

Проверьте наличие кодов неисправностей.

• Подсоедините Volvo System Tester согласно Поиск неисправностей с помощью Volvo System Tester.
