Замок и пиротехнический натяжитель ремня безопасности переднего сиденья, замена

Заблокируйте надувную подушку SIPS в переднем сиденье для модели 960

Осторожно: После аварии, при которой произошло срабатывание системы SRS. Обязательно замените оба натяжителя ремней безопасности вместе с замками, даже если переднее сиденье пассажира было свободно.

Примечание: Эта операция выполняется только для модели 960, оборудованной надувной подушкой SIPS. Для модели 940 перейдите к следующей операции Снятие и установка.

Внимание: Если переднее сиденье оборудовано надувной подушкой SIPS, то перед началом работ необходимо заблокировать эту надувную подушку. Используется предохранительное устройство, которое находится в держателе под крышкой бокового отделения сиденья, оборудованного надувной подушкой SIPS. Нельзя подвергать боковину сиденья воздействию внешней силы.

• Снимите крышку с бокового отделения сиденья.
• Снимите предохранительное устройство с держателя под крышкой. (На всех сиденьях, оборудованных надувной подушкой SIPS.)
• Поставьте предохранительное устройство на датчик надувной подушки SIPS.

Снятие ремня безопасности с крепления на сиденье

Для модели 940 сначала снимите боковое отделение сиденья:

• Сдвиньте переднее сиденье в крайнее переднее положение.
• Выверните винт (Torx 25) из бокового отделения сиденья.
• Отведите вверх боковое отделение сиденья.

На рисунке показано сиденье с механическим управлением для модели 940.

Для моделей 940 и 960:

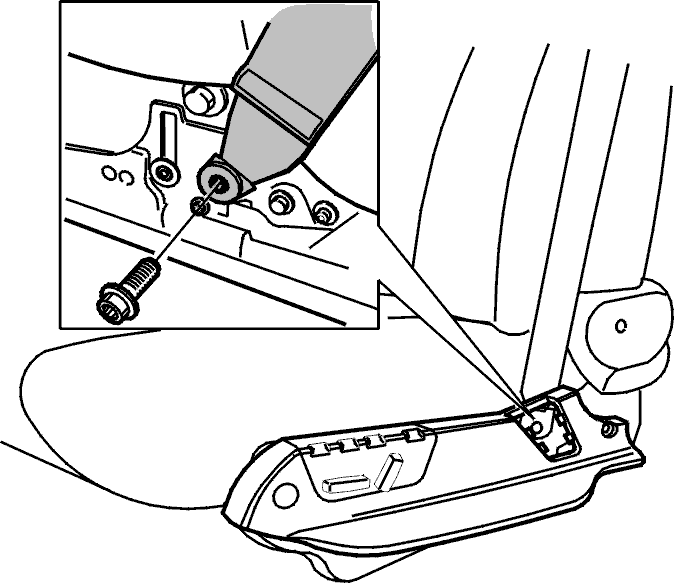

• Снимите ремень безопасности с крепления на сиденье (1 винт х 16 мм).

На рисунке показано сиденье с электроприводом для модели 960.

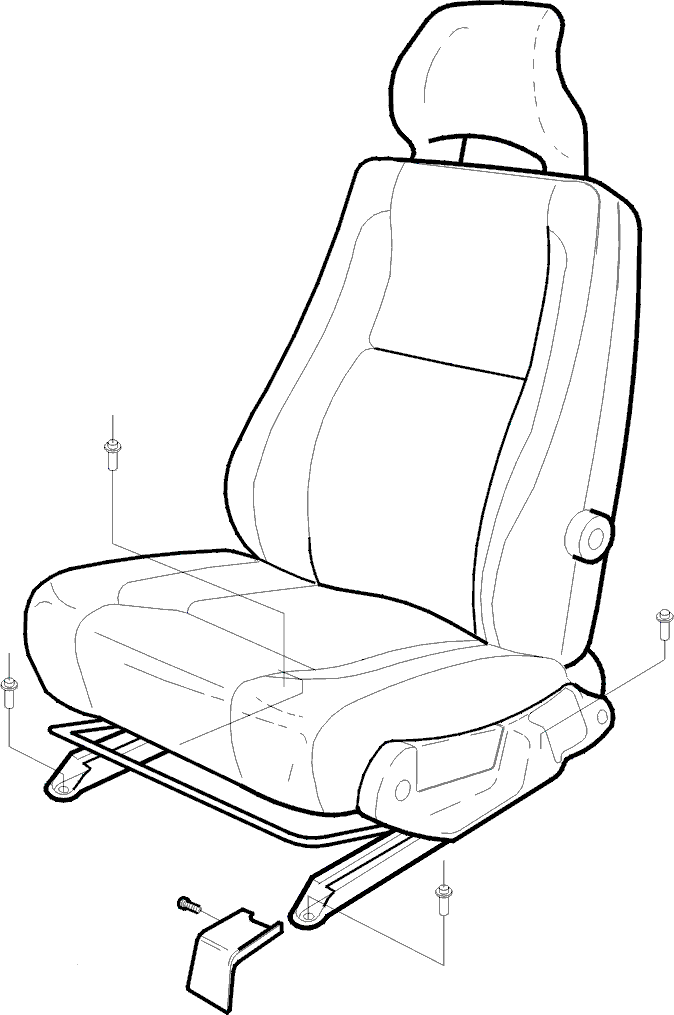

Снятие сиденья водителя

• Сдвиньте сиденье вперед.
• Снимите крышки и выверните 2 крепежных винта (14 мм) в задней части направляющих салазок.
• Сдвиньте сиденье назад.
• Снимите крышку с накладки порога (1 х Torx 25).
• Выверните 2 крепежных винта (14 мм) в передней части направляющих салазок.

• Запишите код защиты от кражи магнитолы.
• Выключите зажигание.

• Отсоедините отрицательный провод от аккумуляторной батареи.

• Отсоедините разъемы от переднего сиденья (под сиденьем у передней части направляющей салазок).

• Сдвиньте сиденье до упора назад.
• Затем сдвиньте сиденье вперед примерно на 5 мм.
• Поднимите сиденье вертикально, чтобы направляющие пальцы, расположенные под направляющими салазок, вышли из соответствующих отверстий в полу.

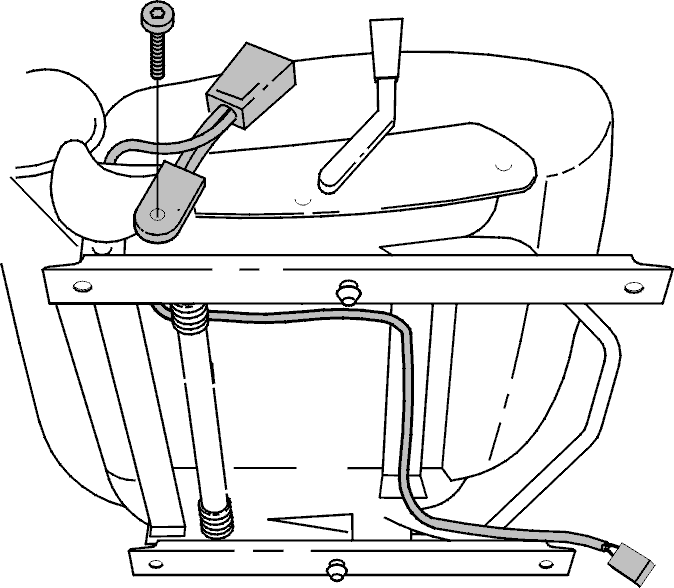

Снятие замка ремня безопасности

• Выверните винт крепления замка ремня безопасности.

Запомните (зарисуйте) трассу проводов и положение ленточных хомутов.

• Перережьте ленточные хомуты крепления кабеля.
• Снимите замок ремня безопасности вместе с кабелем.

Примечание: Для неподвижных сидений, сидений, управляемых механически, а также электроуправляемых сидений с запоминающим устройством и без него, трасса кабеля отличается. На рисунке показано переднее сиденье с механическим управлением.

Установка замка ремня безопасности

• Установите замок ремня безопасности (1 винт). Момент затяжки замка ремня безопасности =30 Н·м.
• Смонтируйте кабель с замка ремня безопасности.
• Замените ленточные хомуты.

Примечание: Для неподвижных сидений, сидений, управляемых механически, а также электроуправляемых сидений с запоминающим устройством и без него, трасса кабеля отличается. На рисунке показано переднее сиденье с механическим управлением. Если необходима дополнительная информация, см. раздел “Проводка в передних сиденьях” (группа 85) в Руководстве по ремонту, Раздел 8 (82-86, 88) Внутренние элементы, наружные элементы 700/900 1982- или в Руководстве по ремонту, Раздел 8 (85) Сиденье с электроприводом 700/900 1996-.

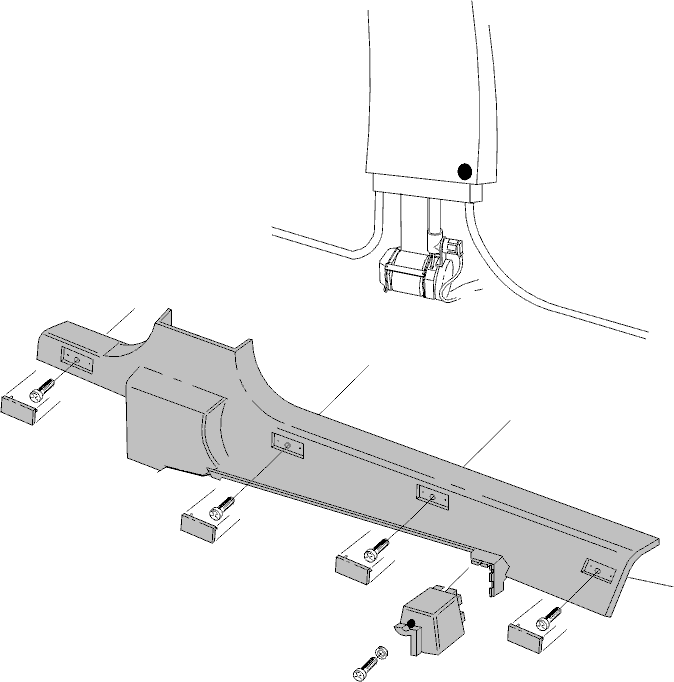

Снятие накладки порога

Для 940:

• Снимите накладку порога (4 винта Torx 25 под заглушками и 1 винт Torx 25 в крышке).

Для 960:

• Снимите накладку порога (1 винт Torx 25 в крышке).

Снятие внутренней панели стойки B

• Снимите внутреннюю панель стойки B (2 винта Torx 25 под заглушками).

Отсоединение разъема от натяжителя ремня безопасности

Внимание: При разъединении и соединении разъема воспламенителя провода воспламенения системы SRS аккумуляторная батарея должна быть отсоединена.

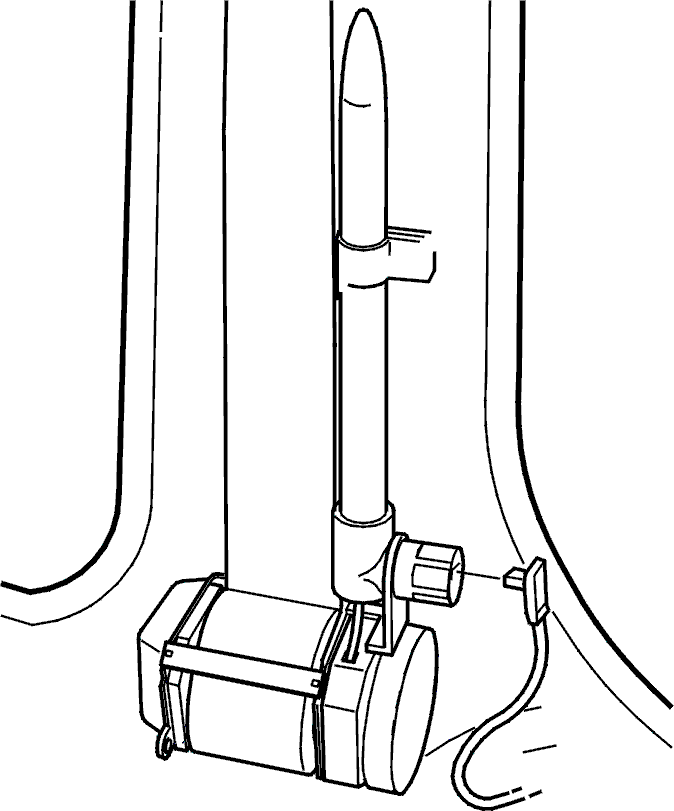

• Отсоедините разъем воспламенителя провода воспламенения системы SRS от натяжителя ремня безопасности.

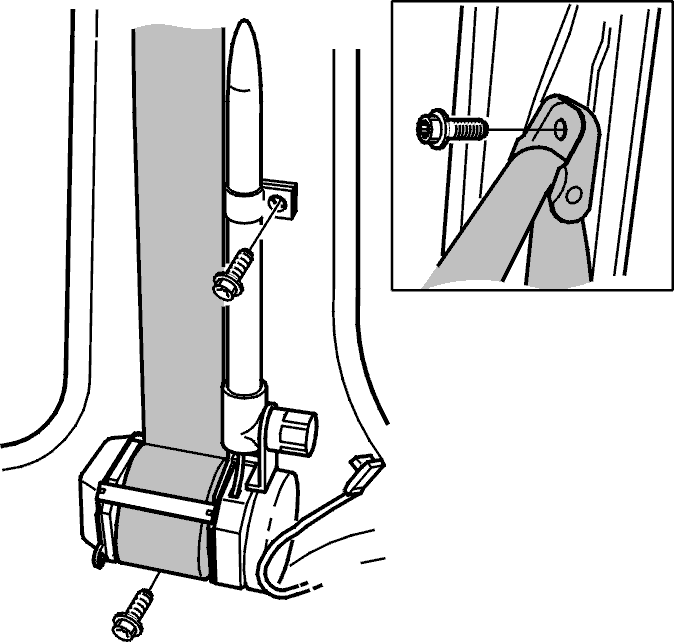

Снятие натяжителя ремня безопасности и самого ремня

Внимание: Ни в коем случае нельзя использовать омметр или другие активные электроизмерительные приборы для измерений на отсоединенном несработавшем пиротехническом натяжителе ремня безопасности. Это может привести к срабатыванию натяжителя ремня безопасности!

Снимите:

• ремень безопасности с крепления на стойке B (1 винт х 16 мм).
• катушку (инерционную) ремня безопасности со стойки B (1 винт х 16 мм).
• натяжитель ремня безопасности (1 х Torx 25).

Внимание: Натяжители ремней безопасности нельзя разбирать, ремонтировать или переставлять в другой автомобиль. При замене натяжителей ремней безопасности необходимо следовать инструкциям раздела Правила обращенияХранение и транспортировка.

Установка натяжителя ремня безопасности и самого ремня

Внимание: Ни в коем случае нельзя использовать омметр или другие активные электроизмерительные приборы для измерений на отсоединенном несработавшем пиротехническом натяжителе ремня безопасности. Это может привести к срабатыванию натяжителя ремня безопасности!

Установите:

• Ремень безопасности в креплении на стойке B (1 винт х 16 мм) Момент затяжки ремня безопасности =30 Н·м.
• Катушку ремня безопасности на стойке B (1 винт х 16 мм). Момент затяжки катушки (инерционной) ремня безопасности =30 Н·м.
• Винт натяжителя ремня безопасности (1 х Torx 25). Момент затяжки натяжителя ремня безопасности =2,5 Н·м.

Подсоединение разъема к натяжителю ремня безопасности

Внимание: При разъединении и соединении разъема воспламенителя провода воспламенения системы SRS аккумуляторная батарея должна быть отсоединена.

• Подсоедините разъем воспламенителя провода воспламенения системы SRS к натяжителю ремня безопасности.

Установка внутренней панели стойки B

• Поставьте внутреннюю панель стойки B (2 винта Torx 25 с заглушками).

Установка накладки порога

Для 940:

• Поставьте накладку порога (4 винта Torx 25 с заглушками и 1 винт Torx 25 в крышку).

Для 960:

• Поставьте накладку порога (1 винт Torx 25 в крышку).

Установка переднего сиденья

• Поставьте сиденье. Совместите направляющие пальцы, расположенные на направляющих салазок, с соответствующими отверстиями в полу.

• Подсоедините разъемы к переднему сиденью (под сиденьем у передней части направляющей салазок).

• Поверните ключ зажигания в положениеII.

• Затем подсоедините отрицательный провод к аккумуляторной батарее.

• Сиденье должно находиться в крайнем заднем положении.
• Поставьте 2 крепежных винта (14 мм) в передней части направляющих салазок. Момент затяжки направляющих салазок сиденья =45 Н·м.
• Поставьте крышку накладки порога (1 х Torx 25).
• Сдвиньте сиденье вперед.
• Установите 2 крепежных винта (14 мм) и панели в задней части направляющих салазок. Момент затяжки направляющих салазок сиденья =45 Н·м.

Внимание: При подсоединении аккумуляторной батареи убедитесь, что в автомобиле никого нет.

Установка ремня безопасности в крепление на сиденье

Для моделей 940 и 960:

• Установите ремень безопасности в крепление на сиденье (1 винт х 16 мм) Момент затяжки ремня безопасности =30 Н·м.

Для модели 940 поставьте боковое отделение сиденья:

• Сдвиньте переднее сиденье в крайнее переднее положение.
• Поворачивая вниз, поставьте на место боковое отделение сиденья.
• Затяните винт (Torx 25) в боковом отделении сиденья.

На рисунке показано сиденье с механическим управлением для модели 940.

Проверка функционирования

Убедитесь, что:

• катушка (инерционная) ремня безопасности блокируется надлежащим образом. Проверьте это, несколько раз вытянув и резко дернув ремень безопасности.
• ремень безопасности фиксируется в замке.
• работает сигнализатор ремня безопасности.
• управление сиденьем с электроприводом работает нормально.

Разблокируйте надувную подушку SIPS в переднем сиденье для модели 960

Примечание: Эта операция выполняется только для модели 960, оборудованной надувной подушкой SIPS. Для модели 940 перейдите к следующей операции Заключительная проверка.

Осторожно: Если переднее сиденье оборудовано надувной подушкой SIPS, то после завершения работ необходимо разблокировать эту надувную подушку. Снимите предохранительное устройство с датчика надувной подушки SIPS. Нельзя подвергать боковину сиденья воздействию внешней силы.

• Снимите предохранительное устройство с датчика надувной подушки SIPS.
• Поставьте предохранительное устройство в держатель под крышкой.
• Поставьте крышку на боковое отделение сиденья

Заключительная проверка

Проверьте коды неисправностей

• Подсоедините Volvo System Tester согласно Поиск неисправностей с помощью Volvo System Tester.

Осторожно: После аварии, при которой произошло срабатывание системы SRS. Обязательно замените оба натяжителя ремней безопасности вместе с замками, даже если переднее сиденье пассажира было свободно.
