Перестановка компонентов заднего бампера (2001, 2002)

Снятие заднего бампера

Снимите бампер согласно Задний бампер.

Разборка заднего бампера

Осторожно: Не повредите бампер во время разборки.

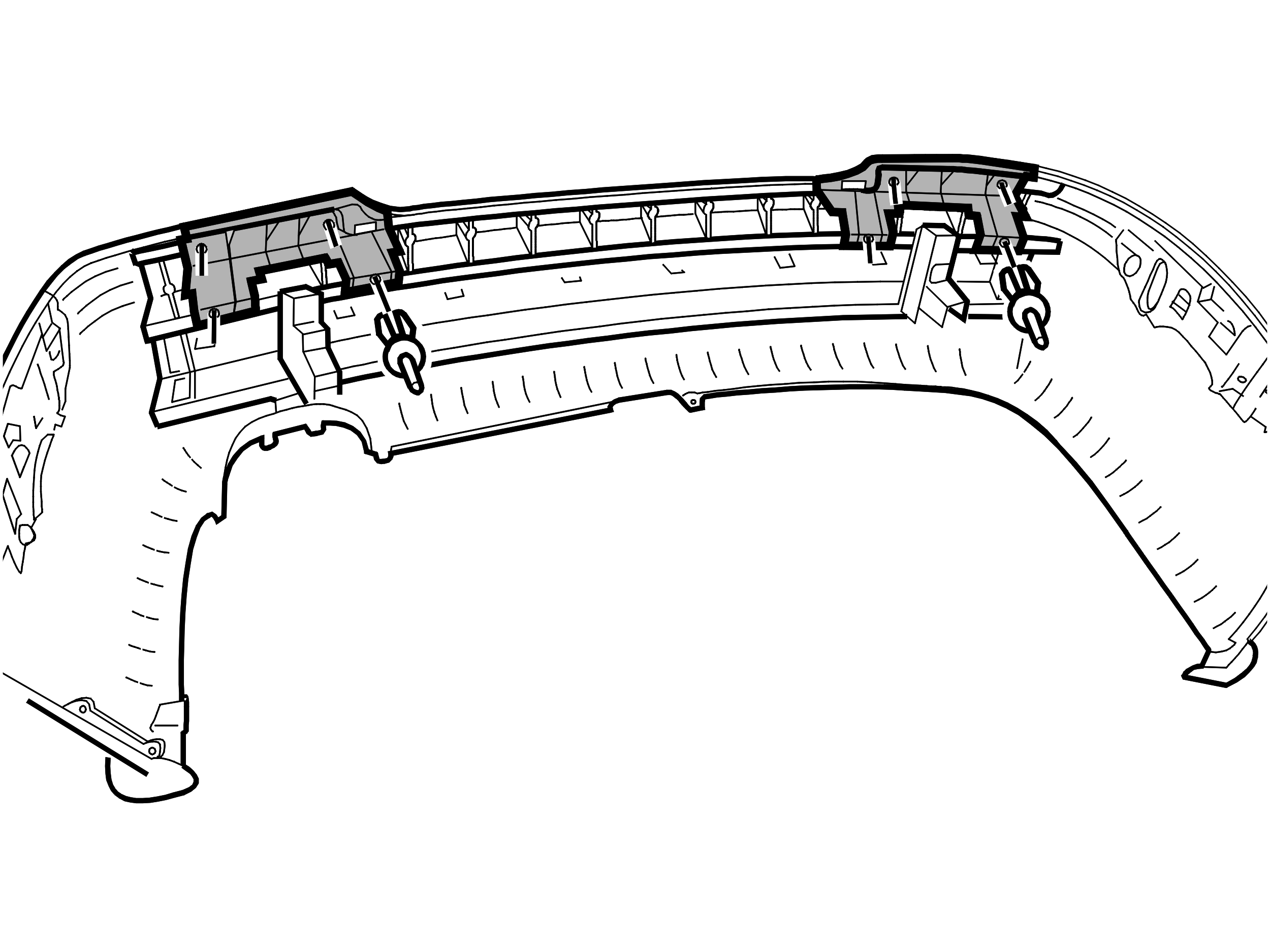

• Только V40:Снимите 8 зажимов и пластмассовую опору с левой и правой стороны.

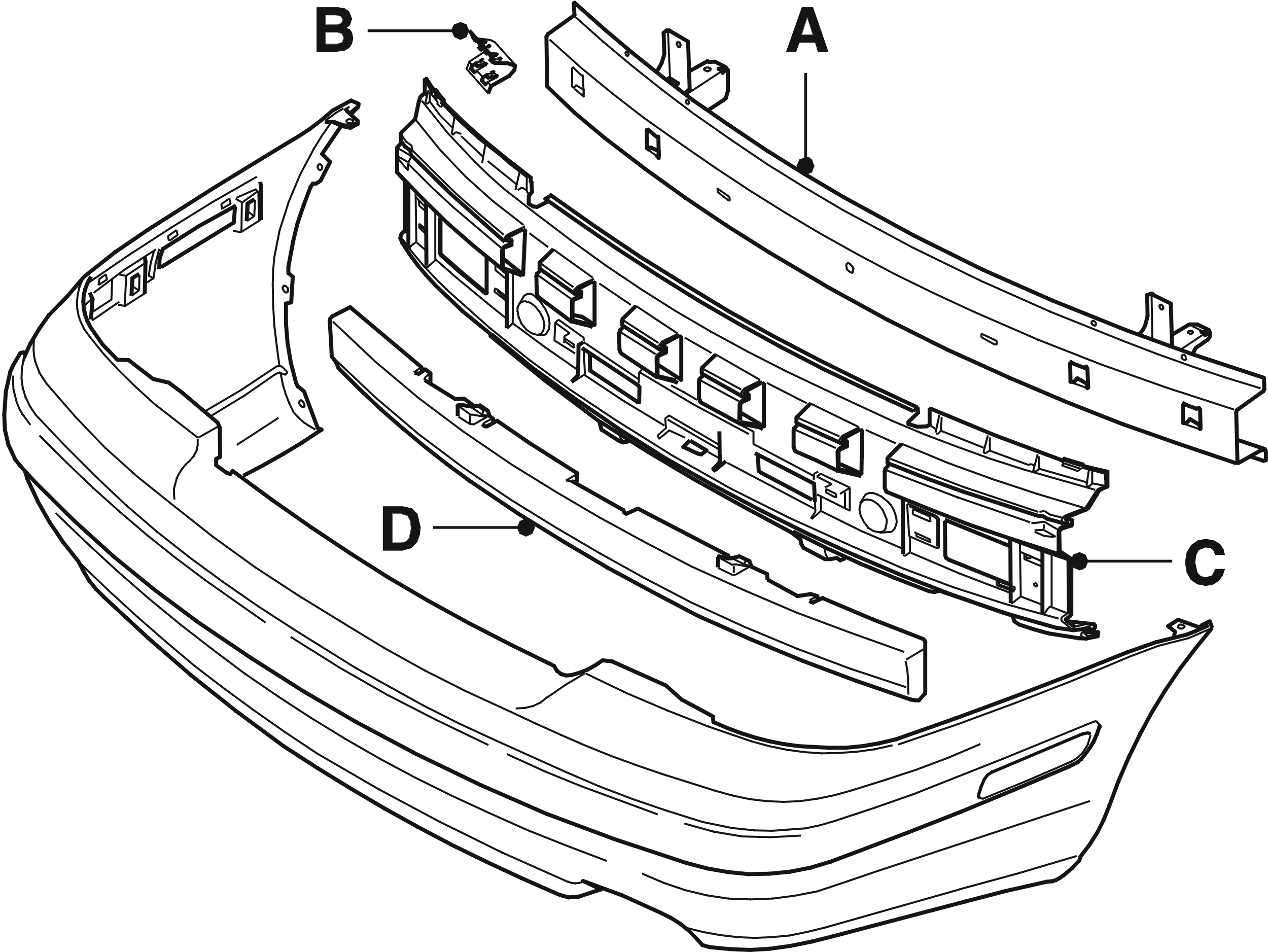

• Вдавите выступы. Снимите кронштейн в сборе (E). Начните с одного конца. (Для снятия кронштейна требуется некоторое усилие)
• Снимите два зажима (B)
• Вдавите выступы. Снимите усиливающий элемент бампера (С). Начните с одного конца
• Снимите ударопоглотитель (D) с усиливающего элемента бампера (С).

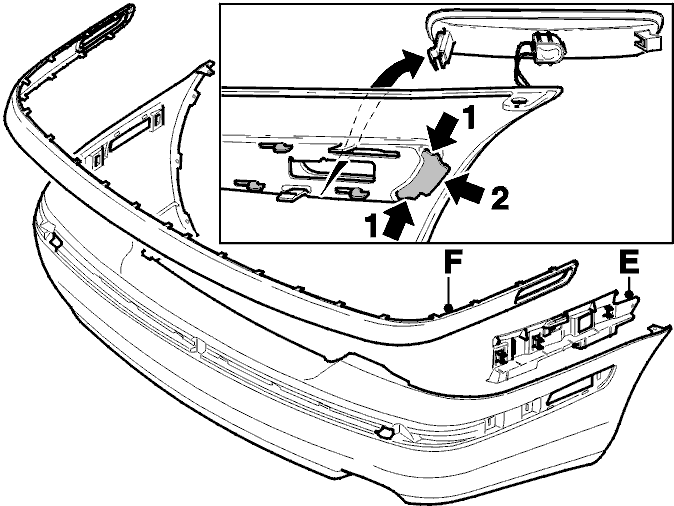

• Снимите фонари бокового габарита при помощи инструмента 🔧 FALSBEN
• Снимите держатель лампы
• Снимите боковую опору (Е) на левой и правой сторонах
• Вдавите зажимы с одного конца внутренней стороны накладки бампера. Вытяните молдинг (F) из накладки бампера
• Вдавите зажимы. Снимите молдинг (F) полностью
• Снимите пеноматериал и зажимы с накладки бампера.

Сборка заднего бампера

При заказе в отделении комплектующих Volvo заднего бампера для модели S40, поставляется бампер V40 и два шаблона. При помощи этих шаблонов бампер можно приспособить для модели S40.

Загрунтованный корпус
Изменения на бампере должны быть произведены до покраски.

Покрашенный корпус
Не используйте режущие инструменты, которые вырабатывают тепло. Тепло может повредить лакокрасочное покрытие. Используйте подкрашивающую ручку.

Переделка заднего бампера для модели S40

Осторожно: Чтобы избежать повреждения лакокрасочного покрытия на накладке бампера, во время сборки следует использовать подкладку из пеноматериала толщиной не менее трех сантиметров.

Загрунтованные бамперы
Разместите шаблоны на бампере, LH вверх на левую часть и RH вверх на правую часть бампера.Используйте кривую (1) в качестве контура.Отрежьте материал под шаблоном.Обработайте напильником и отшлифуйте края для того, чтобы они стали ровными.Выполните это на обеих сторонах.

Примечание: Не используйте режущие или нагревательные инструменты на покрашенных бамперах.

Обработайте напильником и отшлифуйте края для того, чтобы они стали ровными.

Покрашенные бамперы
Разместите шаблоны на бампере, LH вверх на левую часть и RH вверх на правую часть бампера.Используйте кривую (1) в качестве контура.Отрежьте материал под шаблоном. Не используйте режущие или нагревательные инструменты на покрашенных бамперах.Обработайте напильником и отшлифуйте края для того, чтобы они стали ровными.Используйте подкрашивающую ручку на отрезанных поверхностях.Выполните это на обеих сторонах.

Оставшиеся операции

Осторожно: Не повредите бампер во время сборки.

Чтобы избежать повреждения лакокрасочного покрытия на накладке бампера, во время сборки следует использовать подкладку из пеноматериала толщиной не менее трех сантиметров.

Примечание: Для автомобилей, оборудованных сцепным устройством: Прорежьте отверстие для крючка, используя маркировку на корпусе.

• Расположите молдинг (F). Прижмите молдинг вниз в накладку бампера. Прижмите сильно. (Начинайте с краев и продвигайтесь внутрь к центру)
• Убедитесь, что все выступы правильно выровнены
• Установите фонари бокового габарита
• Установите боковые опоры (F) на левой и правой сторонах.

• Установите ударопоглотитель (D) в усиливающий элемент бампера (C)

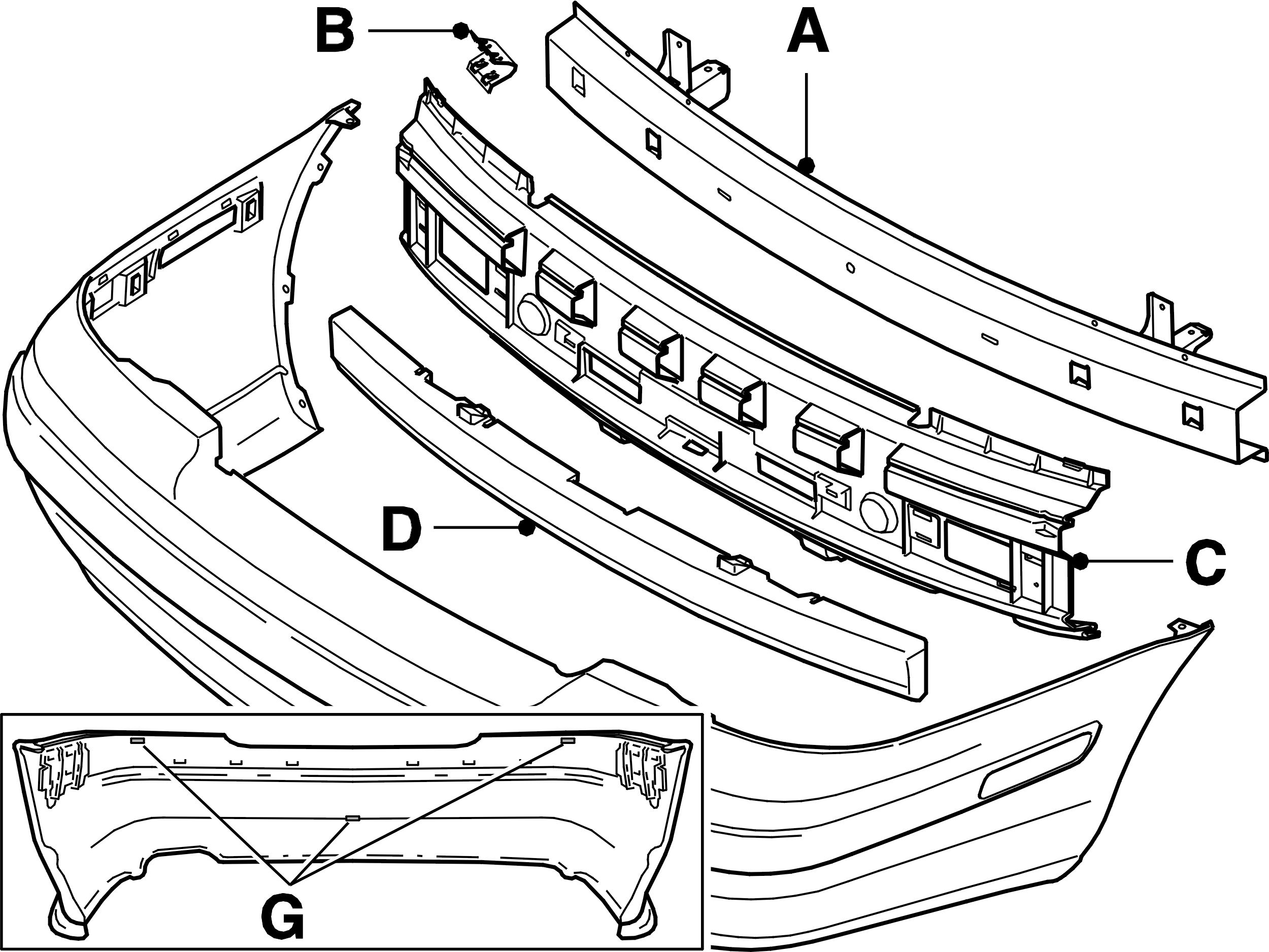

• Установите усиливающий элемент бампера (С) в накладку бампера. (Запишите положение трех выступов (G).)Начинайте с краев и продвигайтесь внутрь к центру
• Установите зажимы (В)
• Установите кронштейн (А) в усиливающий элемент бампера. Начинайте с краев и продвигайтесь внутрь к центру
• Убедитесь, что все выступы правильно выровнены
• Установите другие компоненты на накладку бампера.

Только V40:

• Установите восемь пластмассовых опор и зажимов на правой и левой сторонах.

• Установите задний бампер согласно Задний бампер.
