Задний бампер (2001, 2002)

Снятие заднего бампера

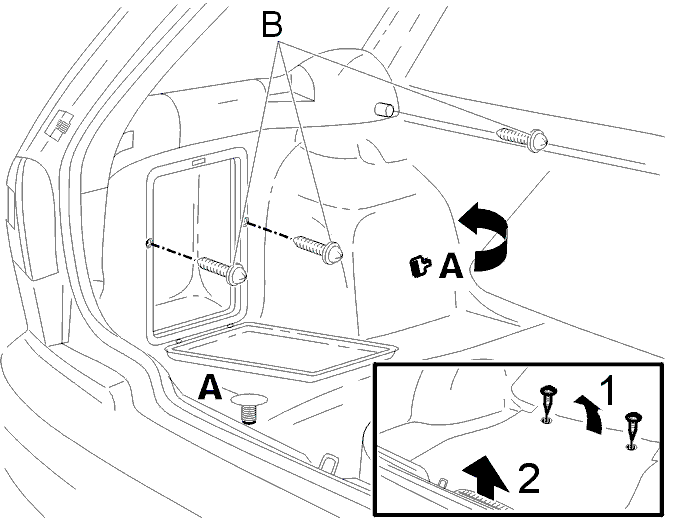

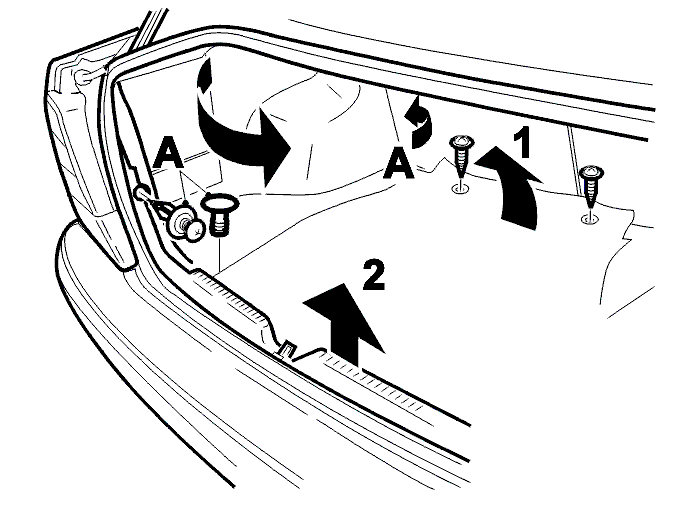

Снимите:

• два винта
• ковровое покрытие багажного отсека
• заднюю панель
• зажим (А)
• винт (В).

Поверните панель вовнутрь на левой и правой сторонах.(В случае V40 с установленными дополнительными громкоговорителями см. Снятие/Установка дополнительного громкоговорителя.)

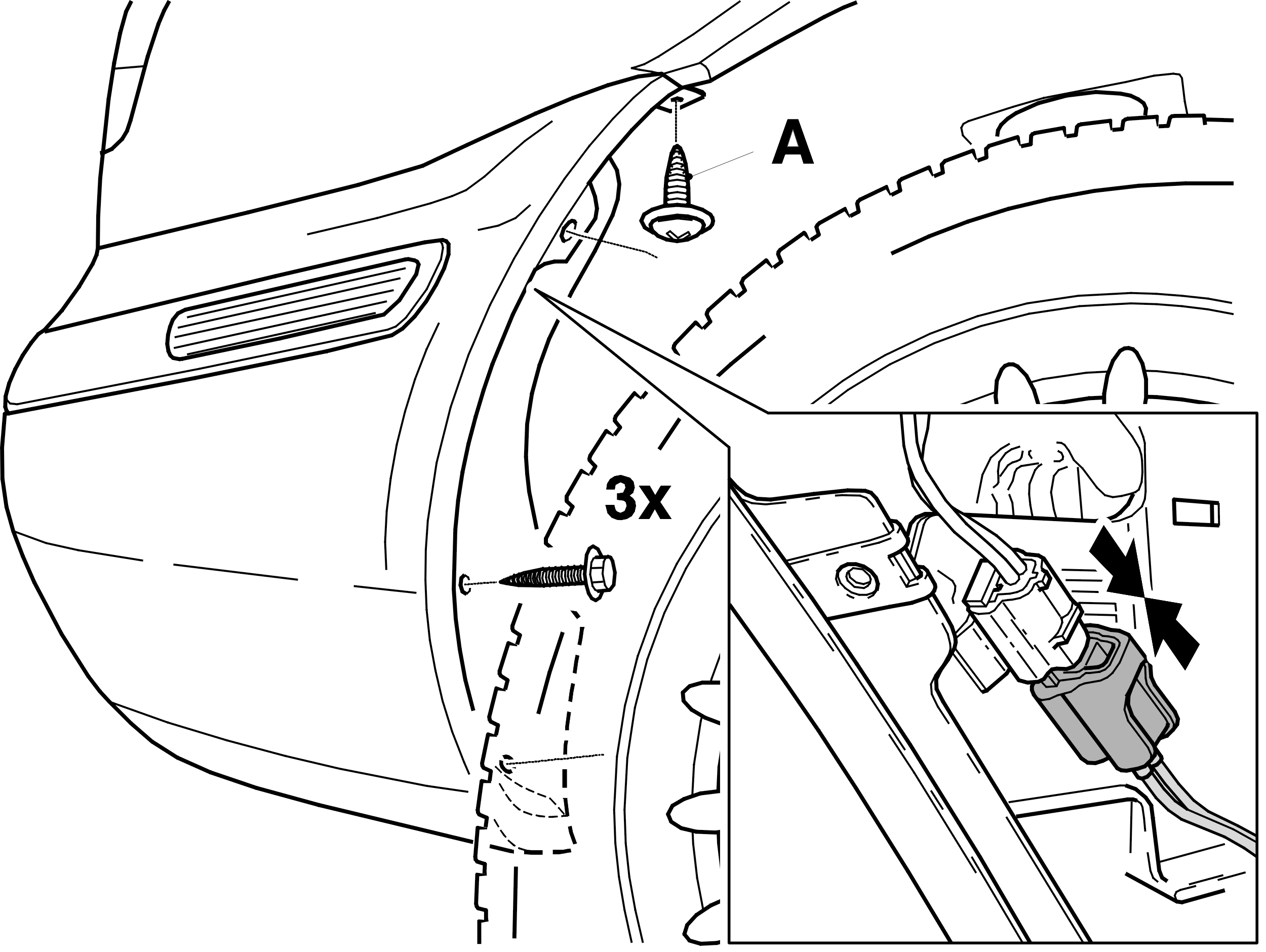

Ослабьте три винта брызговика.Выверните винт (А).Вдавите защелку. Снимите выключатель стояночного фонаря на бампере (левая и правая стороны).

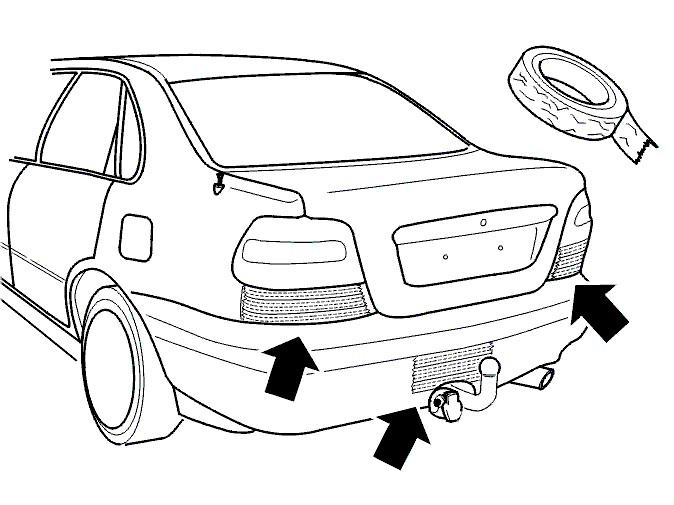

Наклейте ленту под задними фонарями и на сцепное устройство, чтобы предотвратить повреждение лакокрасочного покрытия.

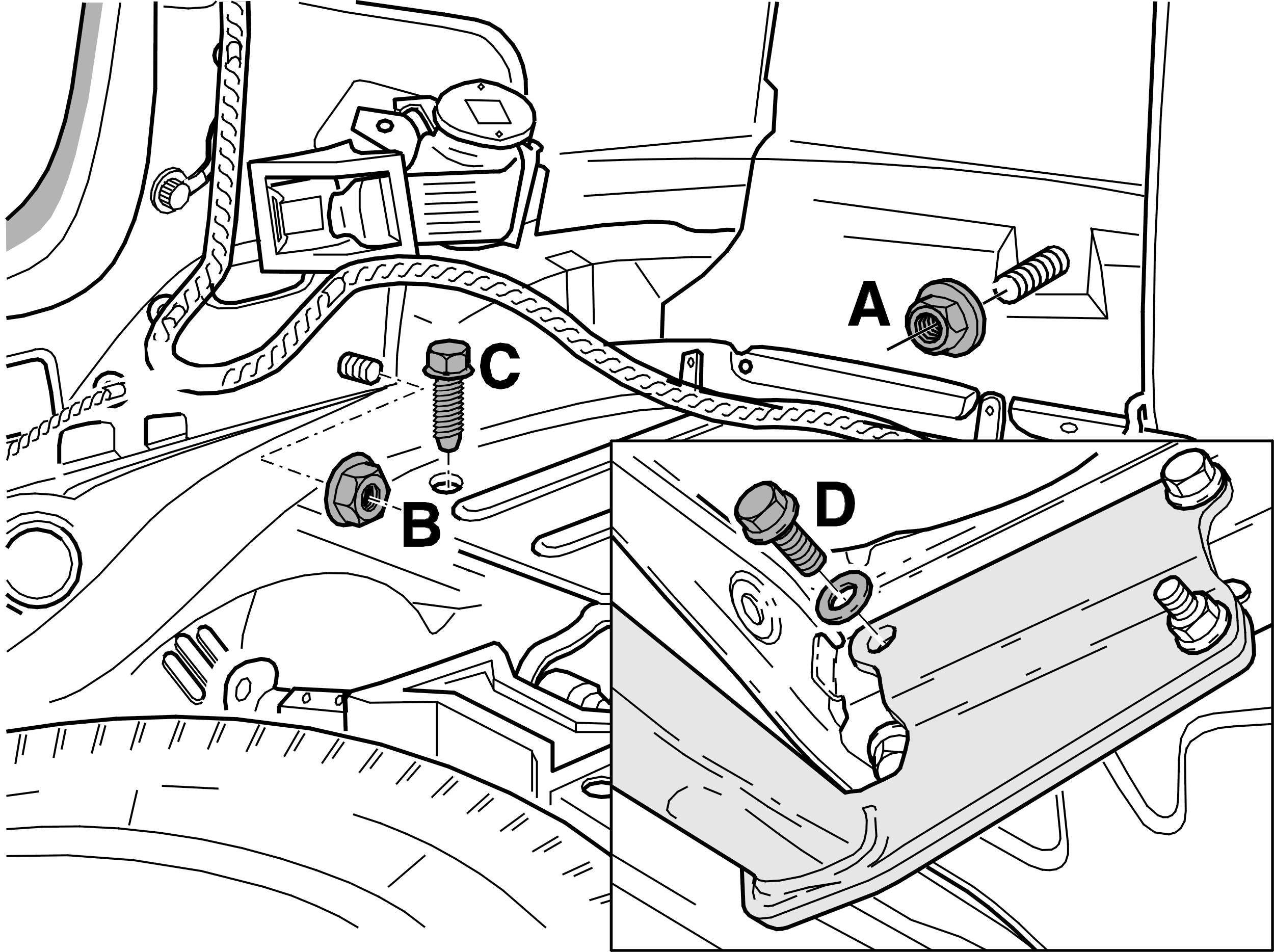

Снимите две гайки (А и В) на левой и правой сторонах.Выверните винт (С) на левой и правой сторонах.

Примечание: Выверните винт и снимите шайбу (D), если автомобиль оборудован сцепным устройством.

Снимите бампер.

Установка заднего бампера

Наклейте ленту под задними фонарями и на сцепное устройство, чтобы предотвратить повреждение лакокрасочного покрытия.Выровняйте бампер по отношению к кузову автомобиля.

Установите:

• винт (С). Затяните рукой
• две гайки (А и В). Затяните рукой.

Затяните винт (С). Затяните до 50 Н·м. Затяните гайки (А, B). Затяните до 5 Н·м на левой и правой сторонах.

Примечание: Установите винт и снимите шайбу (D), если автомобиль оборудован сцепным устройством. Затяните до 55 Н·м.

Подсоедините разъем стояночных фонарей на правой и левой сторонах.Установите винт (А) на левой и правой сторонах.Установите брызговик на левой и правой сторонах при помощи трех винтов.

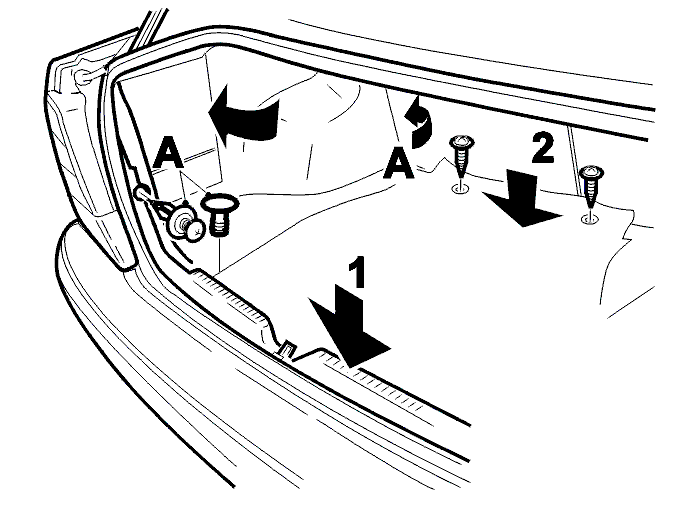

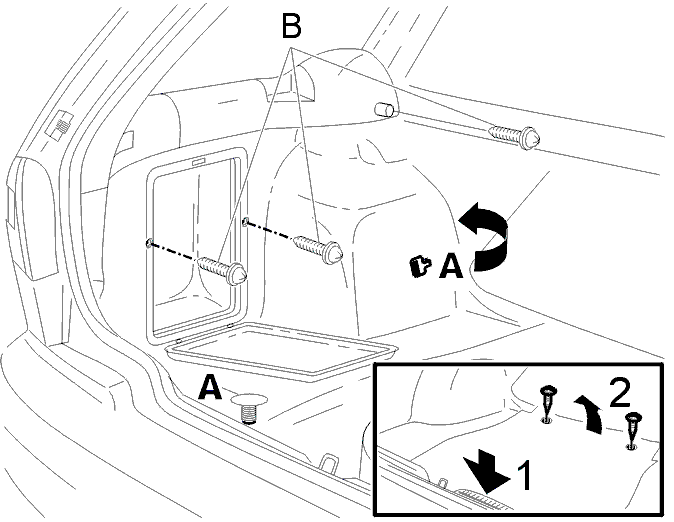

Установите:

• панель
• винт (В)
• зажим (А)
• заднюю панель
• ковровое покрытие багажного отсека
• два винта.

(В случае V40 с установленными дополнительными громкоговорителями см. Снятие/Установка дополнительного громкоговорителя.)Очистите бампер.
