Перестановка компонентов (D4192T, D4192T2)

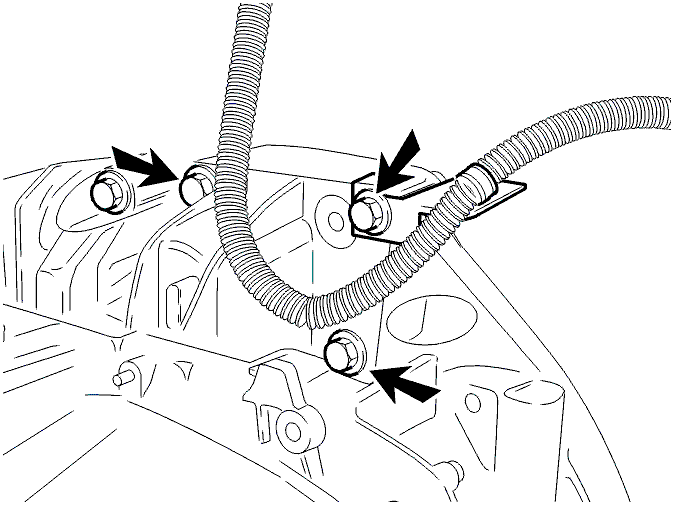

Снятие стартера

Примечание: Направляющая втулка.

Снимите:

• проводку и зажимы кабеля со стартера
• винты крепления и стартер.

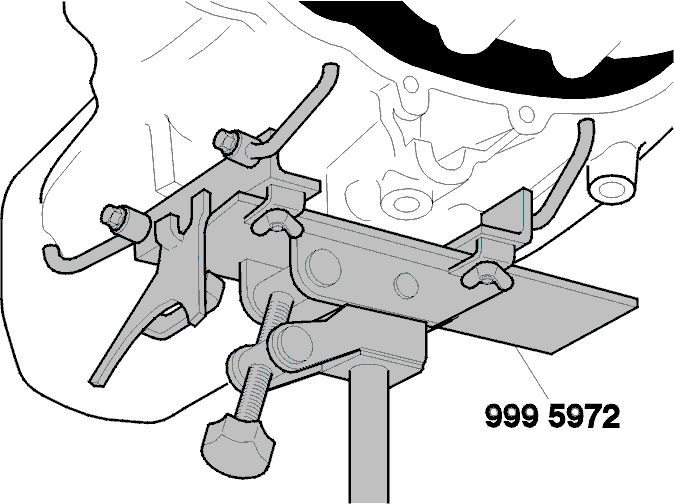

Снятие коробки передач и блока сцепления

Осторожно: При снятии коробки передач используйте передвижной домкрат 🔧 AGGREGATLYFT (HYDRAULIK) и опору 🔧 FIXTUR (UNIVERSAL/VÄXELLÅDOR) для поддерживания коробки передач и предотвращения нанесения каких-либо повреждений.

См. Коробка передач, замена или Снятие коробки передач.См. Ведомый диск сцепления и прижимной диск, замена и проверка.

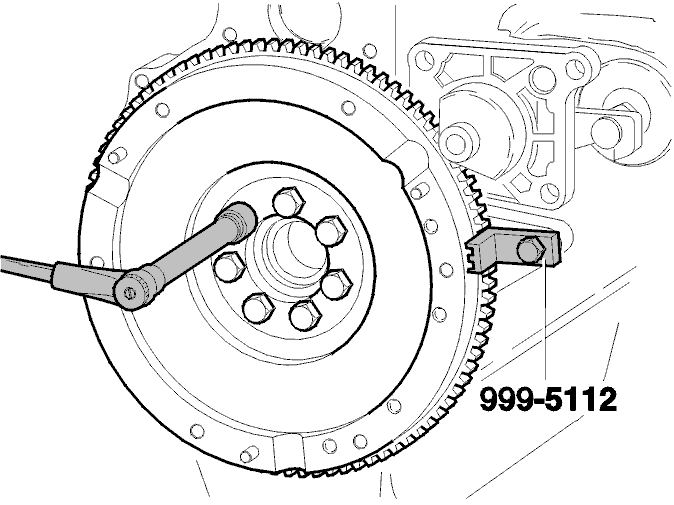

Снятие маховика

Используйте зубчатый сектор 🔧 KUGGSEKTOR (SVÄNGHJUL-BLOCKERING).Снимите маховик.

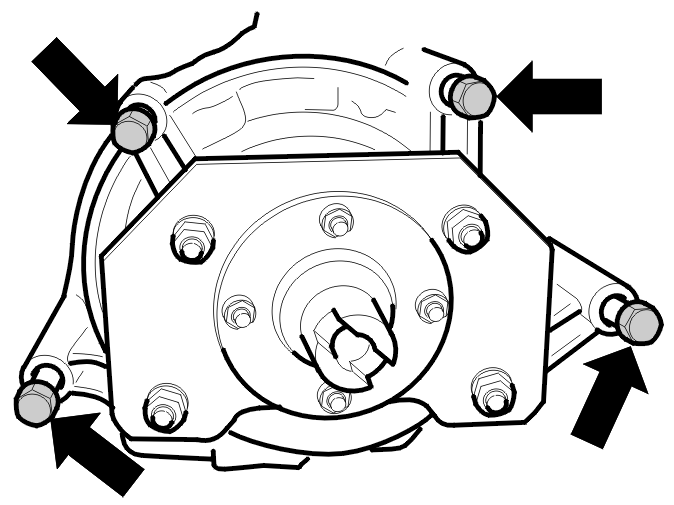

Установка двигателя на стенде

Используйте стенд для двигателя 🔧 GOLVSTATIV (TILL FIXTURER) и опору 🔧 MOTORFIXTUR (UNIVERSAL).Снимите подъемные приспособления. Установите правильное количество шайб, чтобы компенсировать длину направляющих штифтов коробки передач.

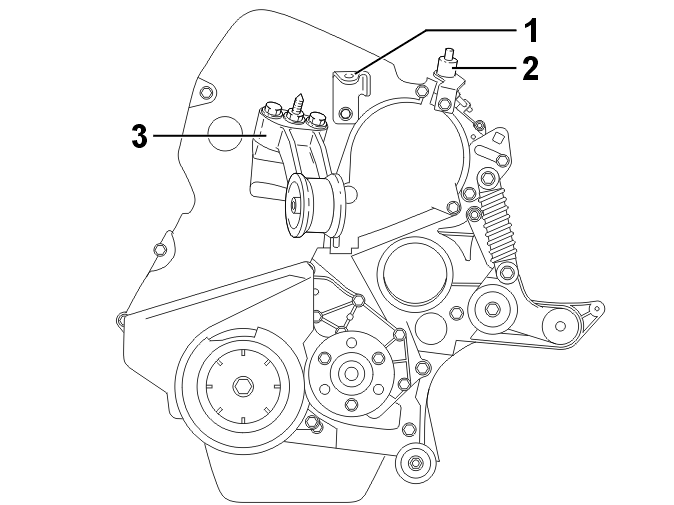

Перестановка деталей двигателя, спереди

Переставьте:

1. кронштейн шланга рулевого привода с усилителем
2. кронштейн крышки двигателя
3. переднее крепление двигателя.

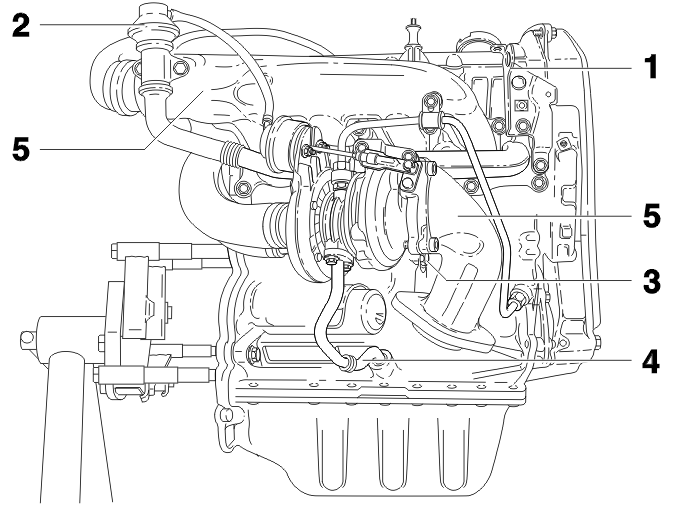

Перестановка компонентов двигателя, сторона выпуска

Переставьте:

1. переднюю подъемную проушину. Отсоедините трубу рециркуляции выхлопных газов
2. от впускного коллектора, чтобы предотвратить повреждение трубы
3. кронштейн между впускным коллектором и турбонагнетателем
4. возвратный маслопровод
5. впускной и выпускной коллектор, турбонагнетатель и все выводы маслопроводов.

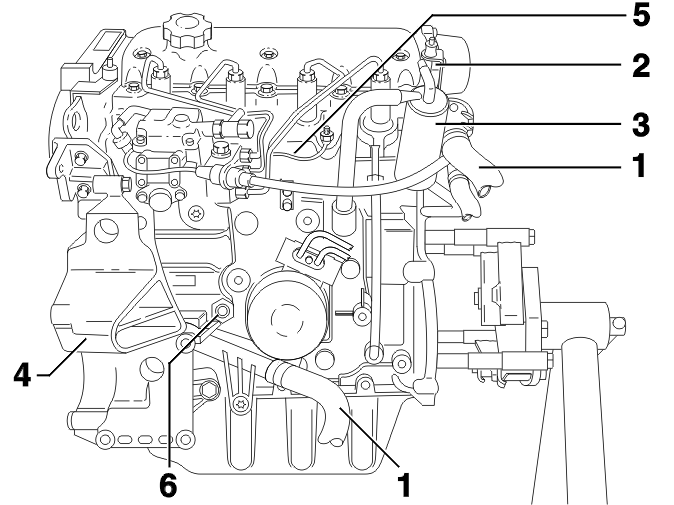

Перестановка компонентов двигателя, сторона насоса для впрыска топлива

Переставьте:

1. передний и задний водяные шланги
2. заднюю подъемную проушину
3. вентиляцию картера, маслоотделитель, шланги и трубы
4. крепление генератора
5. жгут проводов со свеч предпускового подогрева
6. датчик давления масла.

Установка маховика

Маховик может быть установлен, только если он направлен в правильную сторону. Отверстия для винтов расположены асимметрично. Нанесите герметик для резьбы на сопрягаемую поверхность маховика с коленчатым валом (номер 1161059). Используйте новые винты.Нанесите жидкую прокладочную мастику на всю длину резьбы. Затяните винты. Затяните до 53 Н·м. Используйте упор 🔧 KUGGSEKTOR (SVÄNGHJUL-BLOCKERING).

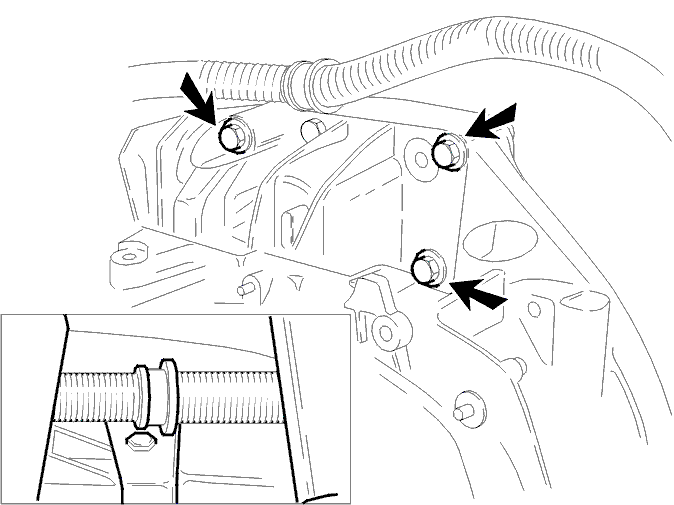

Установка стартера

Установите стартер и винты. Затяните винты. Затяните до 50 Н·м. Подсоедините и проложите проводку стартера.
