Переключатель передач, замена (B5244T5, B5254T4)

Зажигание выкл

Внимание: Избегайте попадания жидкости для коробки передач на кожу.

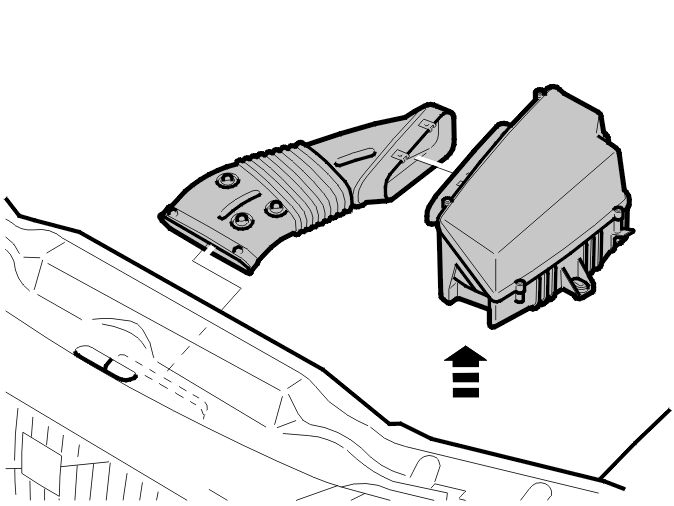

Снятие компонентов моторного отсека

Снимите:

• шланг подачи свежего воздуха
• узел корпуса воздухоочистителя, отсоедините клапан управления от корпуса воздухоочистителя.

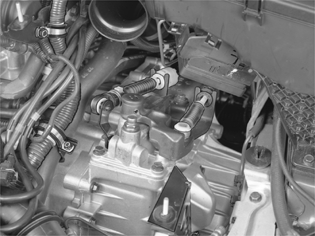

Снятие тросов переключателя передач с коробки передач

Примечание: При работе с тросами убедитесь, что трубки тросов не трескаются и не ломаются.

Снимите:

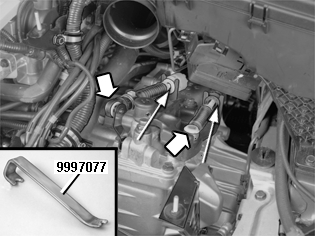

• тросы коробки передач с рычагов. Используйте: 🔧 BRYTGAFFEL
• тросы с кронштейна, сдвинув трубки на тросах назад.

Примечание: При работе с тросами убедитесь, что трубки тросов не трескаются и не ломаются.

Свяжите тросы.Снимите кабель с выключателя фонарей заднего хода.

Снятие рычага переключателя передач

При снятии переключателя передач рычаг должен быть в нейтральном (центральном положении).

Снимите:

• выпускной клапан. Выбейте штифт из рычага переключателя передач. Поднимите рычаг переключателя передач с вала

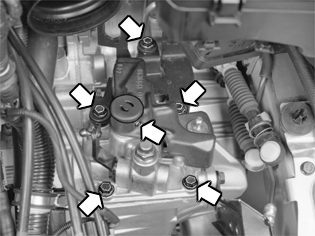

• винты кронштейна тросов переключателя передач и крышку переключателя передач.

Снятие переключателя передач

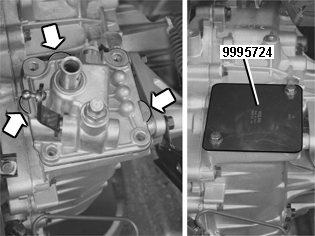

Поддев, отожмите крышку. Используйте 3 выступа на крышке.Вставьте выколотку в отверстие на валу переключателя передач. Поднимите выколотку, чтобы снять переключатель передач с коробки передач.Приподнимая переключатель передач, сдвиньте его вперед.Тщательно очистите сопрягаемую поверхность на коробке передач.Расположите: 🔧 LOCK (SKYDDSLOCK WÄXELLÅDA) M 65 (отверстия на крышке следует немного отрегулировать) на коробке передач.

Установка переключателя передач

Примечание: Моменты затяжки см. в Момент затяжки.

Убедитесь, что сопрягаемые поверхности совершенно чистые. Убедитесь, что на коробке передач и переключателе передач нет смазки. Нанесите тонкий слой жидкой прокладочной мастики (номер 116 1409-6 (333 мл)) на сопрягаемую поверхность на коробке передач. Убедитесь, что переключатель передач находится в нейтральной передаче. См.: Снятие рычага переключателя передач.Вставьте выколотку в отверстие на валу переключателя передач. Используйте выколотку, чтобы установить переключатель передач в коробку передач.Расположите переключатель передач в коробке передач.Тщательно проверьте, чтобы крышка переключателя передач вошла в контакт с коробкой передач.

Установите:

• кронштейн троса переключателя передач и все винты M8. Сначала затяните поочередно. Затяните
• рычаг переключателя передач на валу, используя штифт
• выпускной клапан.

Установка тросов переключателя передач

Установите:

• кабель выключателя фонарей заднего хода
• тросы в кронштейн.

Примечание: Трос с белой трубкой должен быть самым ближним к двигателю.

Прижмите шаровые шарниры на тросах к рычагам рукой.Отрегулируйте. См.: Трос коробки передач, регулировка.

Установка компонентов моторного отсека

Установите:

• корпус воздухоочистителя на впускной коллектор и соединения
• и присоедините клапан к корпусу воздухоочистителя
• шланг подачи свежего воздуха.
