Применимость

Модель Двигатель Год
940 D24 1992, 1993
940 D24T 1991–1993
940 D24TIC 1991–1996
960 D24TIC 1991–1994

Специальные инструменты

  • 🔧 MOTHÅLL (SVÄNGNINGSDÄMPARE)
  • 🔧 NYCKEL (CENTRUMSKRUV-SVÄNGNINGSDÄMPARE)
  • 🔧 MÄTVERKTYG (KUGGREMMAR) D24
  • 🔧 DORN (VEVAXELTÄTNING FRÄMRE) D24
  • 🔧 UTDRAGARE (TÄTNING-VEVAXEL) D24

Снятие

Слив охлаждающей жидкости

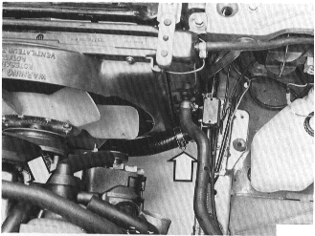

S137029

Отсоедините аккумуляторную батареюСлейте охлаждающую жидкость.Снимите крышку конденсационного бака.Автомобили, не оборудованные сливным краником:Отсоедините нижний шланг от радиатора и слейте охлаждающую жидкость.Автомобили, оборудованные сливным краником:Откройте кран для слива охлаждающей жикости.

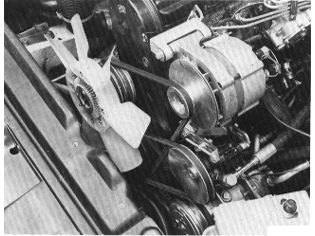

S141887

Снимите:

  • генератор, когда он расположен высоко
  • насос рулевого привода с усилителем и кронштейн
  • шланги с промежуточного охладителя (D 24 TIC)
  • ремень кондиционера воздуха, где применимо.

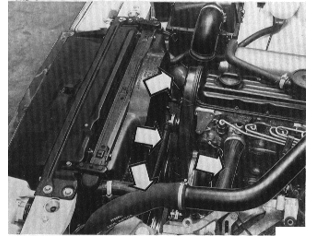

S141873

Снимите:

  • вентилятор радиатора, распорную деталь и шкив
  • шланги радиатора
  • электрические соединения к термостату вентилятора радиатора

Примечание: D 24 TIC: Оставьте промежуточный охладитель на месте.

Снимите радиатор

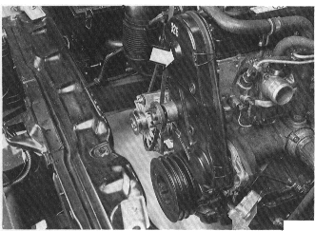

S137049

Снимите переднюю крышку распределительного механизма

Снятие центрального болта виброгасителя

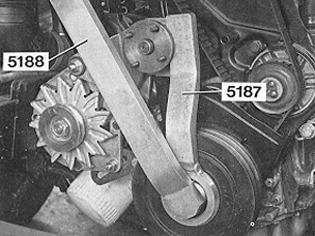

S137075

Используйте 🔧 MOTHÅLL (SVÄNGNINGSDÄMPARE) для того, чтобы не дать шкиву вращаться, и держатель 🔧 NYCKEL (CENTRUMSKRUV-SVÄNGNINGSDÄMPARE) для того, чтобы отвинтить болт. Может понадобиться слегка повернуть двигатель, чтобы 🔧 MOTHÅLL (SVÄNGNINGSDÄMPARE) опирался на подшипник вентилятора.

Подготовка снятия ремня

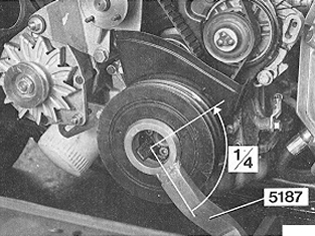

S137076

Поверните двигатель приблизительно на 1/4 оборота против часовой стрелки с помощью ключа 🔧 MOTHÅLL (SVÄNGNINGSDÄMPARE).Поворачивая двигатель против часовой стрелки, дайте ремню провиснуть при движении в сторону привода, облегчая снятие и установку ремня.

Снятие виброгасителя и нижней крышки распределительного механизма

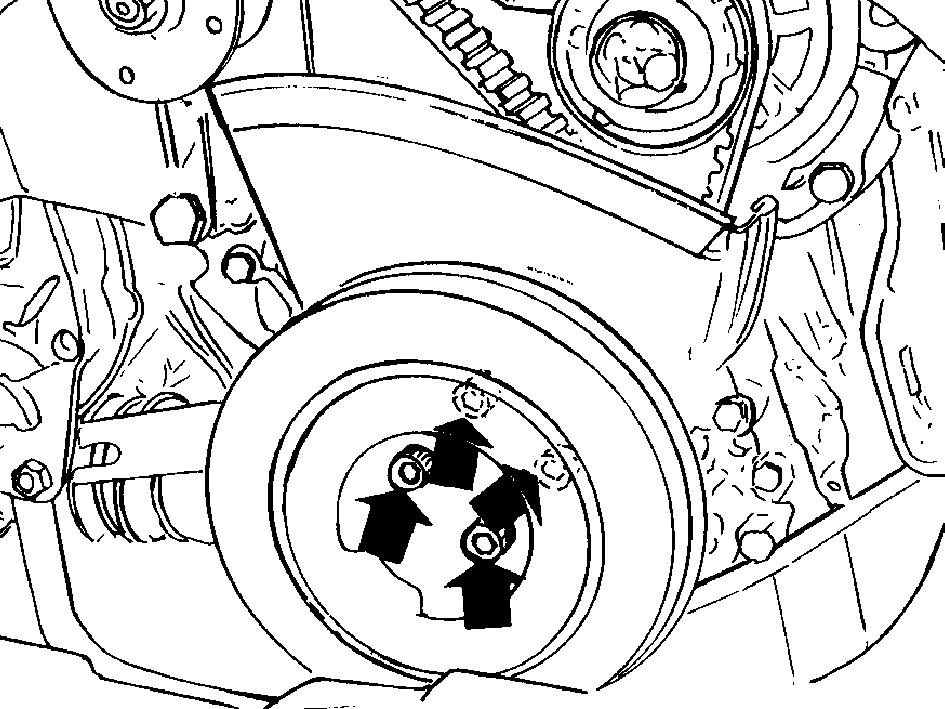

S128228

Удалите четыре болта с внутренним шестигранником.Вытяните виброгаситель. Обратите внимание на то, что привод коленчатого вала может иногда сцепиться с виброгасителем. Для того, чтобы его снять, постучите по нему.Снимите нижнюю крышку распределительного механизма

Отсоединение кронштейна вентилятора радиатора

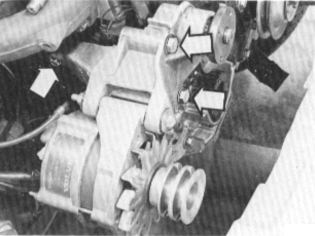

S128558

Отсоедините кронштейн для вентилятора радиатора и генератор, и поставьте его слева.Удалите три крепежных болта и отожмите кронштейн.

Обозначение метками положения ременного привода распределительного механизма

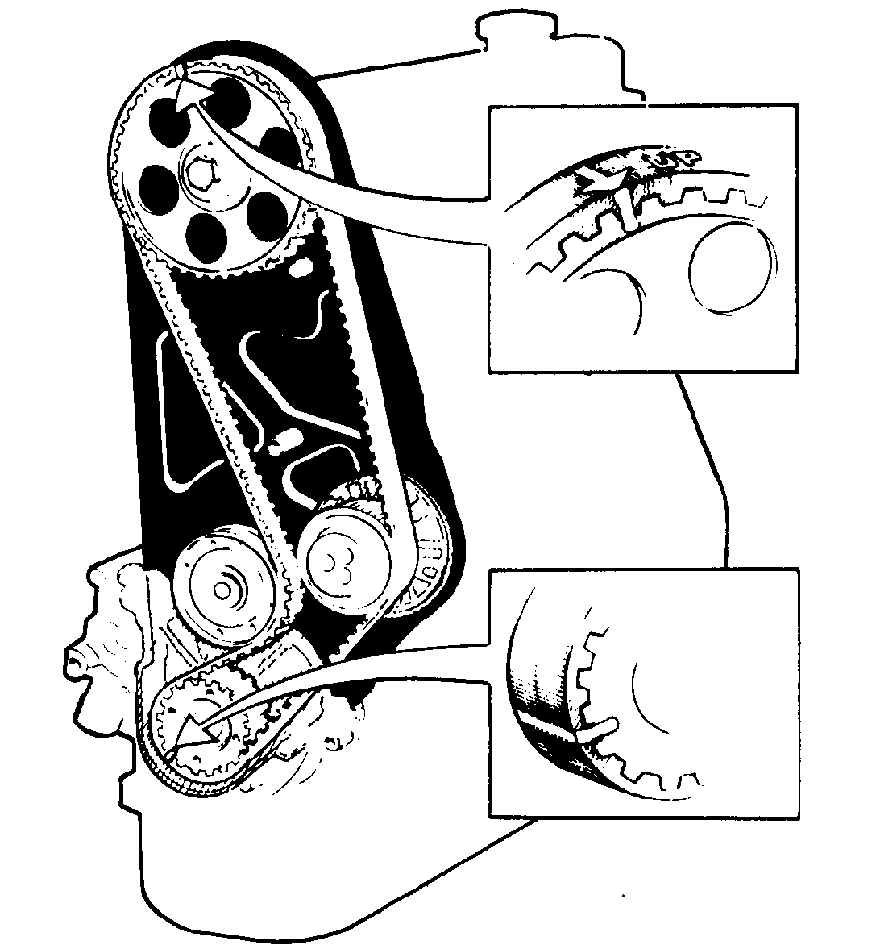

S133472

Нанесите отметки на ремень, звездочку распределительного вала и привод коленчатого вала. Нанесите отметку перед зубцом. Кроме того, поставьте отметку для определения внешней и верхней стороны ремня привода.

Осторожно: Ремень должен быть установлен точно в свое первоначальное положение, в противном случае клапаны могут задеть поршни и вызвать серьезное повреждение.

Снятие ремня привода

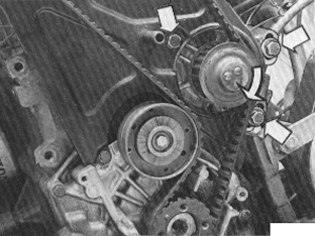

S131232

Ослабьте крепежные болты насоса охлаждающей жидкости и ремень. Когда болты ослаблены может произойти утечка охлаждающей жидкости.Снимите ремень.

Снятие зубчатого колеса и масляного уплотнителя

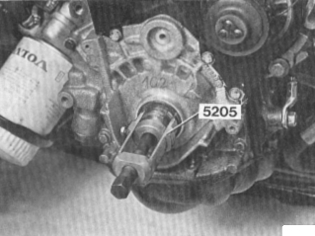

S137080

Снимите зубчатое колесо с коленчатого вала и удалите масляный уплотнитель.Используйте съемник 🔧 UTDRAGARE (TÄTNING-VEVAXEL) D24 .

Установка нового масляного уплотнителя и зубчатого колеса на коленчатый вал

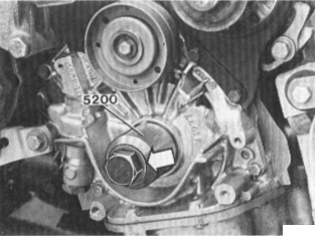

S128231

Заполните пространство между губами уплотнителя смазкой.Установите новый уплотнитель нажатием Используйте переходник 🔧 DORN (VEVAXELTÄTNING FRÄMRE) D24, центральный болт виброгасителя и толстую шайбу.Установите зубчатое колесо на коленчатый вал.На автомобилях с большим пробегом рекомендуется заменить уплотнительное кольцо насоса охлаждающей жидкости. См. Насос для охлаждающей жидкости, замена и Насос для охлаждающей жидкости, замена.

Установка элементов

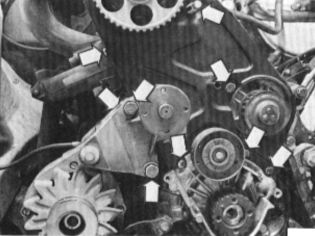

S131231

Установите:

  • болты крепления кожуха
  • крепежный кронштейн вентилятора охлаждения/генератора.

Установка ремня

S133472

Удостоверьтесь в том, что ремень установлен правильной стороной вперед и вверх.Совместите идентификационные отметки на ремне, звездочке распределительного вала и зубчатом колесе коленчатого вала.Очень важно, чтобы ремень был установлен в абсолютно такое же положение, как и ранее.Натяните ремень, подвинув насос охлаждающей жидкости (вручную).Затяните крепежные болты насоса.

Установите крышку распределительного механизма и виброгасителя

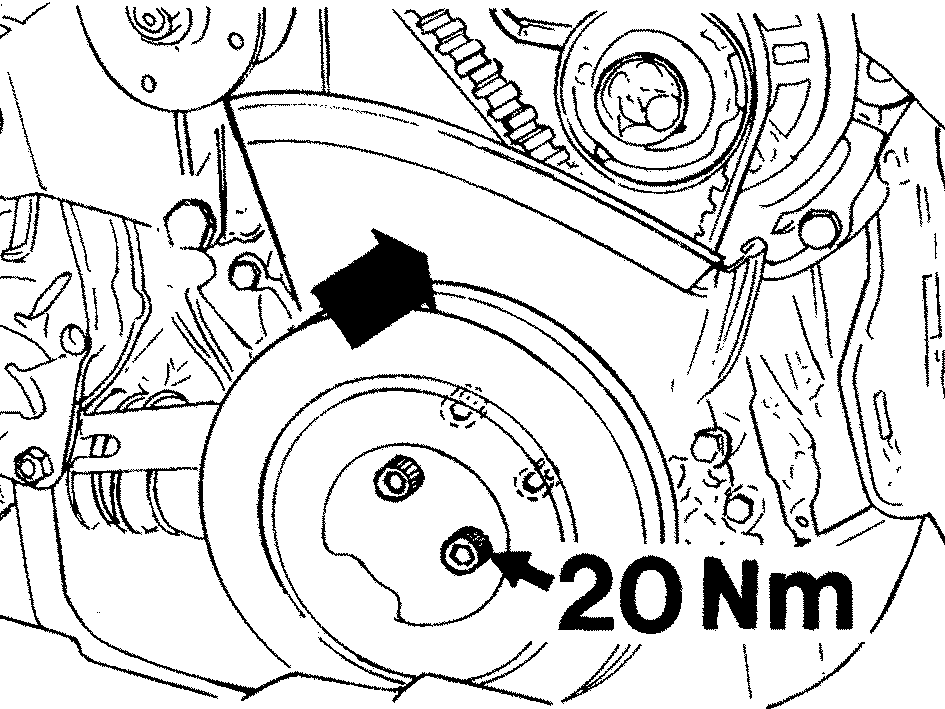

S128229

Виброгаситель может быть установлен только одним определенным образом. Штифт на приводе коленчатого вала должен входить в виброгаситель.Затяните болт с внутренним шестигранником моментом до 20 Нм (15 фут фунт).

Установка центрального болта

S135939

Смажьте резьбу и сопряженные поверхности герметиком, номер детали 277 961-9.Затяните центральный болт моментом до 350 Нм (255 фут фунт) с помощью ключа 🔧 NYCKEL (CENTRUMSKRUV-SVÄNGNINGSDÄMPARE) и ключа 🔧 NYCKEL (CENTRUMSKRUV-SVÄNGNINGSDÄMPARE) для удержания виброгасителя в нужном положении.Используйте 🔧 MOTHÅLL (SVÄNGNINGSDÄMPARE) для удерживания виброгасителя 🔧 MOTHÅLL (SVÄNGNINGSDÄMPARE) в нужном положении. (Используйте подшипник вентилятора охлаждения в качестве опоры для 🔧 MOTHÅLL (SVÄNGNINGSDÄMPARE) )

Осторожно: Момент затяжки в 350 Нм (255 фут фунт) применим только в том случае, когда используется ключ 🔧 NYCKEL (CENTRUMSKRUV-SVÄNGNINGSDÄMPARE) . Кроме того, гаечный ключ с ограничением по крутящему моменту должен находиться на одной линии с ключом 🔧 NYCKEL (CENTRUMSKRUV-SVÄNGNINGSDÄMPARE).

Установка натяжения ремней

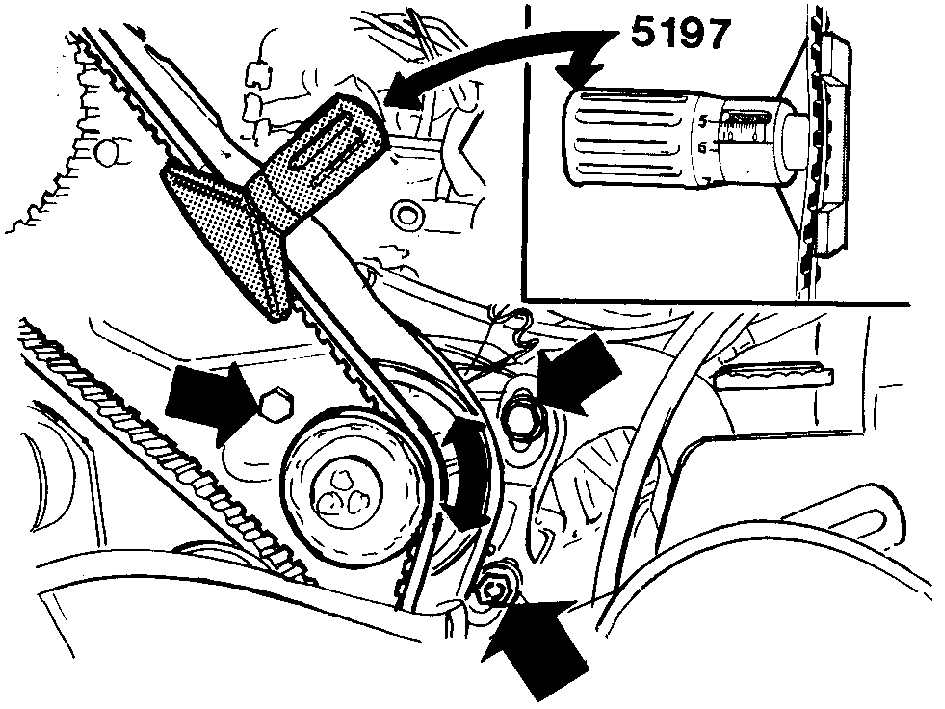

S131235

Поверните двигатель приблизительно на 1/4 оборота против часовой стрелки для того, чтобы часть ремня на приводной стороне ослабла. Подсоедините измерительное устройство 🔧 MÄTVERKTYG (KUGGREMMAR) D24 к ремню и установите его на 12.5 единиц.Двигайте насос охлаждающей жидкости до тех пор, пока отметки на кромке измерительного устройства не будут совпадать с отметками на самом измерительном устройстве. Затяните фиксирующие болты.С силой нажмите на ремень рукой и заново проверьте/отрегулируйте натяжение.

Установка элементов

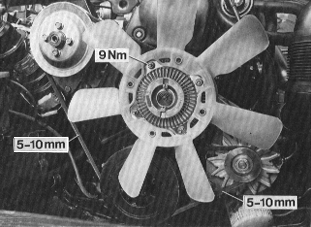

S137048

Установите:

  • переднюю крышку распределительного механизма
  • насос рулевого привода с усилителем и кронштейн
  • генератор (D 24 TIC)
  • вентилятор охлаждения + распорную деталь и шкив. Момент затяжки до 9 Нм (6.5 фут фунт)
  • ремни компрессора, насос гидроусилителя рулевого управления и генератор. Ремни должны поддаваться для нажатия на 5-10 мм (0.2-0.4 дюйма) в центре одного цикла.
  • радиатор. Подсоедините заново шланги

Внимание: После проведения работ, требующих снятия/установки генератора, всегда необходимо удостовериться в том, что защитный кожух был опять поставлен на место в D 24 TIC и в других автомобилях с высоко расположенным генератором.

Подготовка системы охлаждения к сливу

S137046

Отсоедините верхний шланг от устройства для холодного запуска двигателя. Поставьте маслоуловитель под шлангом. Держите конец шланга приблизительно на том же уровне, что и расширительный бак. (Если вы будете следовать этим указаниям, вы сможете избежать образования воздушных пробок в системе охлаждения.)

Заливка охлаждающей жидкости

S137047

Емкость, приблизительно литров (США американских кварт) D 24 D 24 T D 24 TIC
с ручной коробкой передач 9.4 (9.9) 11.0 (11.5) 10.7 (11.3)
с автоматической коробкой передач 9.2 (9.7) 10.9 (11.5) 10.6 (11.2)
(Для использования в тропическом климате добавьте приблизительно 0.6 литра
использовать только охлаждающую жидкость типа С (сине-зеленая)

Автомобили с CU: Управление отоплением сиденья для достижения Макс. температуры. Селекторный переключатель не должен быть установлен в положение Макс.Запустите двигатель и доведите его до числа оборотов, превышающего число оборотов в режиме холостого хода в течение 5 минут для того, чтобы прогреть двигатель. Добавьте охлаждающую жидкость в это время. Подсоедините заново шланг к устройству холодного запуска. Долейте расширительный бак до уровня, превышающего максимальный и закрутите крышку.
