Применимость
| Модель | Двигатель | Год |
|---|---|---|
| 940 | — | 1991–1998 |
| 960 | — | 1991–1997 |
| S90 | — | 1997, 1998 |
| V90 | — | 1997, 1998 |
Примечание: Данный раздел относится к суппортам производства Girling. Эта процедура применима как к однопоршневым суппортам, так и к более раннему типу двухпоршневого суппорта.
Подсказка: На иллюстрациях в данном разделе показан однопоршневой суппорт. Следуйте инструкциям в разделе "Общие сведения" Тормоза относительно работ на системе гидропривода.
Повышенный шум от двухпоршневого переднего суппорта Lucas (Girling)
Процедура замены направляющих пальцев:

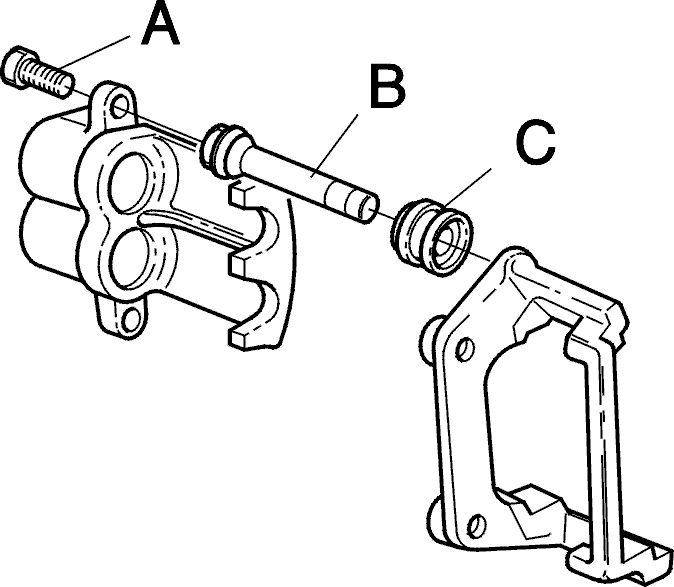

Снимите суппорт со скобы суппорта (выверните болты А). При выворачивании направляющих пальцев удерживайте их ключом на 17 мм.Подвесьте суппорт на проволоке, чтобы не натянулся тормозной шланг.Снимите направляющие пальцы (В) и пыльники (С).Очистите отверстия направляющих пальцев в суппорте и канавки пыльников в скобе суппорта.Смажьте канавки пыльников и отверстия направляющих пальцев силиконовой смазкой, номер детали 1161325-4 (очистите заменяемые пальцы, используйте их для смазки отверстий, а затем выбросите.)

Нанесите тонкий слой силиконовой смазки. номер детали 1161325-4, на новые направляющие пальцы (и на резиновые втулки).Поставьте пыльники на направляющие пальцы.Вставьте направляющие пальцы в соответствующие отверстия:
Учтите, что положение направляющих пальцев отличается с левой и с правой стороны
- С левой стороны: Желтый направляющий палец в нижнем отверстии. Черный направляющий палец в верхнем отверстии.
- С правой стороны: Желтый направляющий палец в верхнем отверстии. Черный направляющий палец в нижнем отверстии.
Убедитесь, что пыльники установлены правильно, отжав направляющие пальцы из самого внешнего положения, которое допускают пыльники, в самое внутреннее (нижнее) положение.Аккуратно вдавите тормозные поршни на пару мм с помощью раздвижных щипцов, чтобы пыльники поршней расположились с внутренней стороны концов поршней.Убедитесь, что тормозные колодки свободно перемещаются в скобе суппорта.Очистите посадочные поверхности колодок, если они заедают.Соберите суппорт и скобу суппорта. Используйте новые болты, затянув их моментом 34 Н·м.
Примечание: Чрезмерный люфт из-за износа между направляющими пальцами и их отверстиями может вызывать громкое дребезжание. Для устранения этого шума выпущен ремонтный комплект, номер детали 271854-2, содержащий объединенные с втулками направляющие пальцы, резиновые пыльники и монтажные болты для двух передних колес.
Поднимите автомобиль на подъемнике и поставьте опоры под его переднюю часть. Снимите колеса
Подставьте опорные стойки под точки установки домкрата.
Если отсутствуют направляющие штифты, пометьте положение колеса.
Очистите суппорт от песка и грязи. Откройте ниппель для прокачки
Зафиксируйте педаль тормоза в нажатом положении

Используйте фиксатор для педали.Соберите пролившуюся тормозную жидкость.

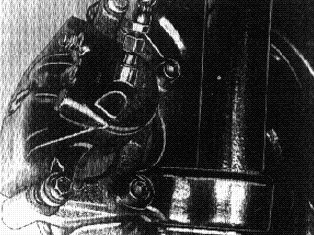

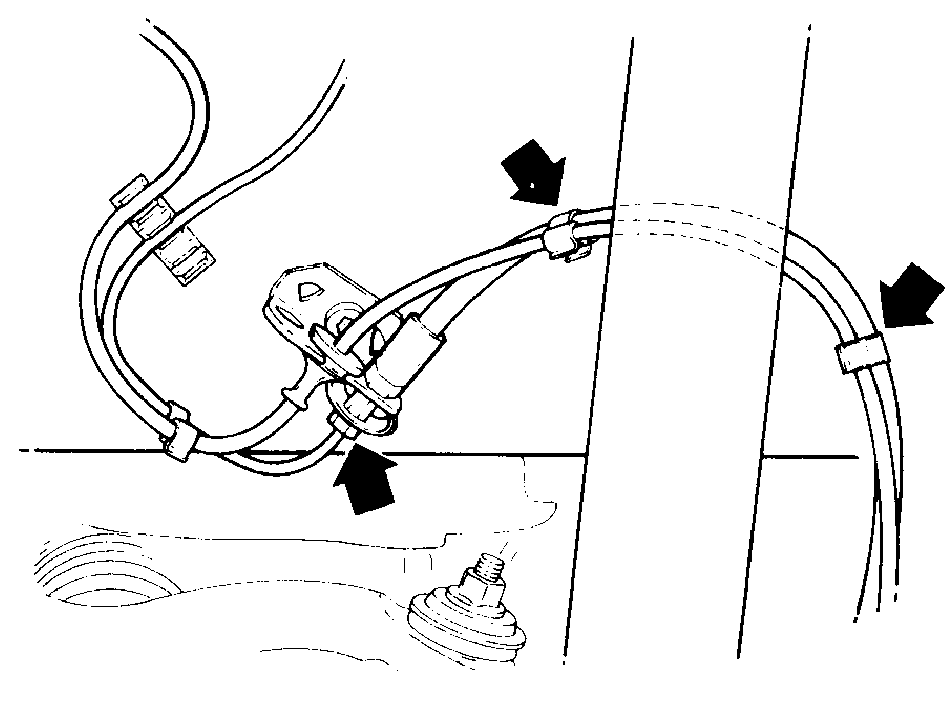

Отсоедините провода ABS от тормозного шланга

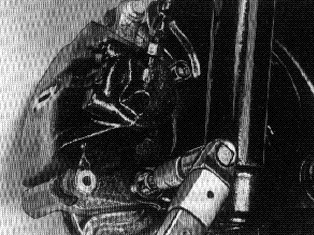

Очистите соединение между тормозным шлангом и тормозной трубкой.Отсоедините шланг от трубки в арке колеса.
Снимите:

- тормозные колодки (см. операции D1-D4 Передние тормозные колодки, замена (однопоршневой суппорт Girling))
- болты крепления суппорта к стойке подвески
- суппорт
Зажмите суппорт в тисках

Выверните ниппель для прокачки и отсоедините тормозной шланг от суппорта

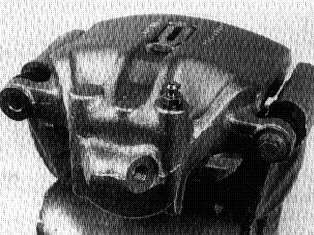

Выверните крепежные болты направляющих пальцев и снимите суппорт со скобы
Выпрессуйте поршень суппорта

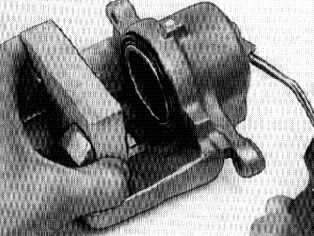

Положите деревянный брусок перед поршнем и осторожно выпрессуйте поршень с помощью сжатого воздуха.
Примечание: Будьте осторожны, чтобы освободившийся поршень не зажал пальцы руки.

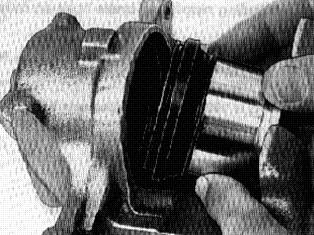

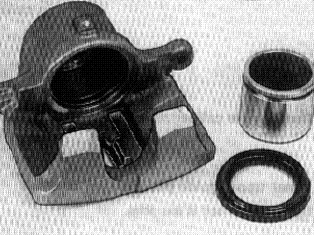

Снимите пыльник и уплотнение с суппорта

Снимите уплотнение с помощью тупого лезвия 🔧 FALSBEN-8, чтобы не повредить кромки канавки.
Выверните ниппель для прокачки

Очистка и осмотр
Промойте компоненты в денатурированном спирте, уделяя особое внимание каналам, поверхности цилиндра, посадочным канавкам уплотнений и пыльников. Продуйте сжатым воздухом. Замените уплотнения и пыльники. При наличии на поверхности цилиндров глубоких рисок или задиров замените суппорт в сборе. Незначительные следы коррозии в цилиндрах можно удалить шкуркой. Осмотрите остальные компоненты и замените поврежденные или изношенные.
Сборка и установка
Подсказка: Смажьте рабочие поверхности поршней и цилиндров, канавки, а также уплотнения фирменной тормозной жидкостью Volvo.
Примечание: Нельзя использовать для смазывания компонентов тормозной системы консистентную смазку или другие аналогичные материалы, поскольку они могут повредить уплотнения и пыльники.

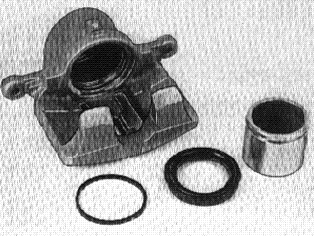

Установите:

- смазанное уплотнение в канавку в цилиндре

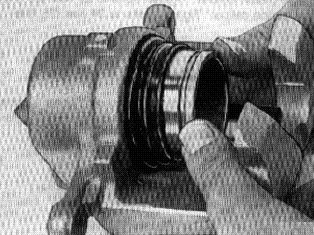

- пыльник на конец поршня (см. следующую иллюстрацию)
Вставьте пыльник в канавку в суппорте

Аккуратно запрессуйте поршень, убедившись, что пыльник стоит в канавке в поршне. Вдавите поршень до конца в суппорт

Поставьте ниппель для прокачки
Поставьте новые защитные чехлы направляющих пальцев

Смажьте силиконовой смазкой, номер детали 11 61 325-4, направляющие пальцы и отверстия в суппорте

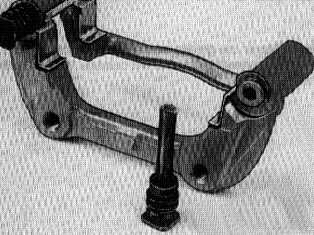

Установите направляющие пальцы и резиновые защитные чехлы в скобу суппорта
Убедитесь, что защитные чехлы вошли в канавки.

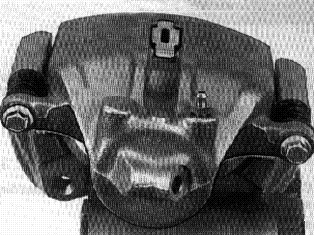

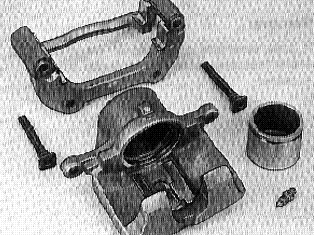

Соберите скобу суппорта и суппорт

Поставьте крепежный болт верхнего направляющего пальца
Пока не затягивайте болт.
Поставьте ниппель для прокачки и подсоедините тормозной шланг к суппорту
Поставьте суппорт

Затяните болты моментом 100 Н·м.Используйте новые болты
Установите:

- тормозные колодки
- крепежный болт нижнего направляющего пальца
Затяните крепежные болты верхнего и нижнего направляющих пальцев:Однопоршневой суппорт: Затяните болты моментом 27 Н·мДвухпоршневой суппорт: Затяните болты моментом 34 Н·м
Подсоедините/смонтируйте:
- тормозной шланг к тормозной трубке. Убедитесь, что шланг не перекручен.
- провод системы ABS на тормозном шланге (см. H4 Отсоедините провода ABS от тормозного шланга)
Прокачайте систему согласно описанию в
Установите колеса по меткам
Затяните гайки пальцами, а затем затяните по диагонали моментом 85 Н·м.
Примечание: См. Тормоза для более подробной информации о затяжке колесных гаек.
