Передние фары и фонари (1995)

Передняя блок-фара, замена 960 1995-

• Отсоедините отрицательный провод от аккумуляторной батареи
• Нажмите на защелку и выньте фонарь указателя поворота
• Снимите рычаг стеклоочистителя фары согласно Стеклоочиститель фары.
• Отверните 6 гаек бампера и положите его на пол. Будьте аккуратны, чтобы не повредить лакокрасочное покрытие
• Разъедините разъемы
• Выверните 3 винта в корпусе фары и отверните гайку
• Снимите фару
• Замените

• Установите в обратном порядке.
• Проверьте.
• Отрегулируйте направления пучка света фары.

Регулировка направления пучка света фары

Отрегулируйте фару при помощи указанных винтов.

960 1995-, США/Канада

Электродвигатель регулятора направления пучка света фары, замена

Снимите:

• Отсоедините отрицательный провод от аккумуляторной батареи
• Отсоедините разъем
• Освободите электродвигатель, повернув его на 1/4 оборота против часовой стрелки
• Потяните электродвигатель назад так, чтобы освободить шарик на его валу
• Замените

Установка:

• Выдвиньте вал электродвигателя, повернув против часовой стрелки.
• Смажьте шарик и вставьте его в вал.
• Утопите вал и поверните электродвигатель по часовой стрелке так, чтобы он зафиксировался на своем месте.
• Соедините разъем и проверьте функционирование
• Проверьте регулировку направления пучка света фары и подрегулируйте при необходимости.

Рассеиватель фары:

• Снимите рычаг стеклоочистителя с вала. Освободите рычаг с помощью трубных клещей, отжав его с помощью гайки. Оставьте шланг омывателя на своем месте.
• Снимите молдинг под корпусом фары: Снимите молдинг под корпусом фары. Он удерживается пружинными фиксаторами и двумя концевыми направляющими. Если молдинг не снимается, доступ к фиксаторам возможен через проем в боковой части спойлера
• Снимите 8 удерживающих рассеиватель скоб.
• Снимите рассеиватель и уплотнительную полоску.

Отражатели:

Нельзя касаться пальцами поверхности отражателя!

• Следуйте инструкции по замене рассеивателя фары.
• Снимите заднюю крышку
• Отсоедините разъем дальнего/ближнего света
• Снимите отражатель дальнего/ближнего света, а также два фиксатора - один снизу, а второй сверху.
• Отсоедините разъем прожектора.

Отражатель противотуманной фары/прожектора:

• Снимите рамку с отражателя дальнего/ближнего света
• Аккуратно снимите шаровой шарнир регулятора направления пучка света фары.
• Освободите фиксатор между корпусом и держателем
• Если фиксатор не освобождается, нажмите на его заднюю часть пальцем или отверткой.
• Отведите держатель и разъедините шаровой шарнир регулятора направления светового пучка напротив нижнего края.

• Снимите отражатель противотуманной фары/прожектора. Снимите отражатель противотуманной фары/прожектора, наклоните его вниз от верхнего наружного крепления, а затем на 90°.
• Снимите отражатель с винта регулятора направления пучка света фары
• Отсоедините разъемы противотуманной фары/прожектора.

Отражатель противотуманной фары 1989-, замена

Снимите:

• Повернув отражатель противотуманной фары вправо, снимите его с регулировочного винта, а затем наклоните так, чтобы снять с держателя
• Разъедините разъемы противотуманной фары
• Установите в обратном порядке.

Примечание: Нельзя касаться пальцами поверхности отражателя!

• Поверните противоослепляющий экран отражателя противотуманной фары вверх.

Реле противотуманной фары

Для разных рынков сбыта существуют различные реле противотуманных фар. Каждый вариант реле имеет свой собственный цвет.Расположение реле 940: N.

Расположение реле 960: D.Расположение реле 960 1995-: G, а также для США: L.См. Руководство по ремонту: Раздел 3 (39), Электрические монтажные схемы.

Корпус фары:

• Снимите блок-фару согласно .

Последующие операции выполняются на рабочем столе:

• Выверните винты крепления электродвигателя стеклоочистителя.

• Снимите молдинг под корпусом, освободив три фиксатора, затем снимите молдинг вместе с электродвигателем и рычагом стеклоочистителя.
• Снимите ограничители стеклоочистителя.
• Снимите рассеиватель и уплотнение согласно Рассеиватель фары:.
• Разберите фару согласно Операции 4-7.

• Снимите регулятор направления пучка света фары и байонетный разъем с задней стороны корпуса
• Освободите внутреннее крепление отражателя противотуманной фары/прожектора, включая зубчатое колесо
• Выверните регулировочный винт.

• Снимите крышку разъема дальнего/ближнего света.
• Выпрессуйте провода и корпус. Выпрессуйте провода и корпус, шарнир с корпусом и разъемы дальнего/ближнего света
• Выньте шаровое гнездо ручки боковой регулировки. Отверните с резьбовой оси.
• Отверните крепление отражателя противотуманной фары/прожектора с резьбовой ручки. Отверните с резьбовой оси.
• Выверните наружные регулировочные винты с задней стороны корпуса фары, 2 фиксатора
• Освободите фиксаторы с помощью небольшой отвертки.

Рассеиватель, отражатель, корпус:

• Установите в обратном порядке.

Примечание: Нельзя касаться пальцами поверхности отражателя!

• Поверните противоослепляющий экран отражателя противотуманной фары/прожектора вверх.
• При сборке шарового шарнира регулятора направления пучка света фары проверьте направляющий штифт на шарике
• При установке корпуса фары проверьте его положение относительно кузова, бампера и капота

Примечание: если фара слишком выступает вверх, будьте осторожны, закрывая капот

• Стык уплотнения должен располагаться снизу.

Отражатель, фара:

• Снимите крышку
• Отсоедините разъем и снимите стояночный фонарь
• Выверните регулировочные винты противотуманной фары, а также винт с крестообразным шлицем.
• Выворачивайте винты до освобождения отражателя.
• Подсчитайте количество оборотов, чтобы при сборке использовать его для грубой регулировки
• Выньте рефлектор
• Выньте лампу

Отражатель, дополнительная фара дальнего света:

• Снимите крышку
• Отсоедините провода.
• Выверните регулировочные винты дополнительной фары дальнего света, а также винт с крестообразным шлицем. Выворачивайте винты до освобождения отражателя. Подсчитайте количество оборотов, чтобы при сборке использовать его для грубой регулировки
• Выньте рефлектор
• Выньте лампу

Блок-фара:

• Перережьте кусачками шаровой шарнир верхнего крепления с одной стороны.

• Смажьте гнездо универсальной смазкой из распылителя, номер детали 1161036-7.
• При помощи отвертки выпрессуйте блок-фару из крепления.

• Выверните винты блок-фары
• Вертикальный и горизонтальный регуляторы необходимо вывернуть полностью.

• Перережьте кусачками шаровые гнезда обоих регулировочных винтов вокруг головок.
• Смажьте крепления универсальной смазкой из распылителя.
• Снимите регулировочные винты и шаровые гнезда с их креплений в рамке.

Противотуманная фара:

• Из моторного отсека смажьте нижнее шаровое гнездо универсальной смазкой из распылителя
• Освободите наружное крепление
• Снимите противотуманную фару с нижнего внутреннего крепления
• Поддержите верхнее шаровое гнездо, чтобы избежать повреждения корпуса зубчатой передачи!
• Полностью выверните винт вертикального регулятора
• Перережьте кусачками, смажьте и извлеките винт.

Установка:

• Поставьте винты вертикальный и горизонтальный регулировки в корпус фары
• Установите на шарики новые шаровые гнезда. Обратите внимание на направляющий штифт двух регулируемых креплений
• Нанесите универсальную смазку из распылителя
• Прижмите на свое место блок-фару: а) к нижнему шаровому шарниру b) к верхнему наружному креплению с) к верхнему внутреннему креплению ВНИМАНИЕ!

Примечание: Направляющий выступ на рамке

• Прижмите на свое место противотуманную фару: а) к нижним креплениям b) к верхнему креплению ВНИМАНИЕ!

Примечание: Проверьте положение направляющего штифта и канавки на шаровом гнезде.

• Соберите остальные компоненты в обратном порядке
• Проверьте функционирование фары и направление пучка света.

Рассеиватель передней фары, замена 960 1995-

• Отсоедините отрицательный провод от аккумуляторной батареи

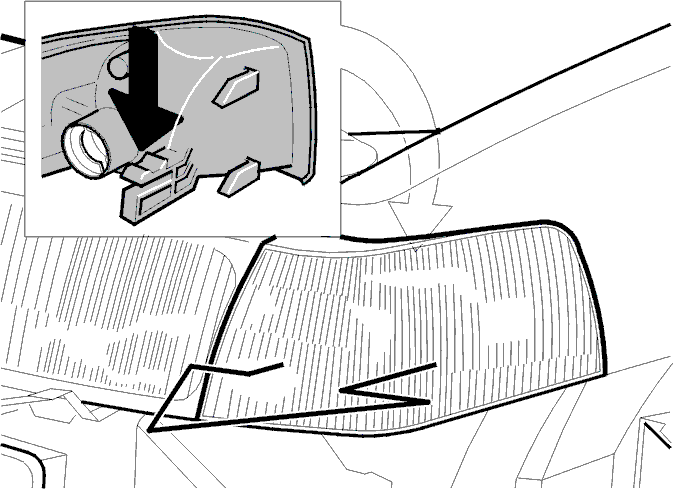

• Нажмите на защелку и выньте фонарь указателя поворота
• Снимите рычаг стеклоочистителя фары согласно Стеклоочиститель фары.
• Отверните 6 гаек бампера и положите его на пол. Будьте аккуратны, чтобы не повредить лакокрасочное покрытие
• Отсоедините разъем

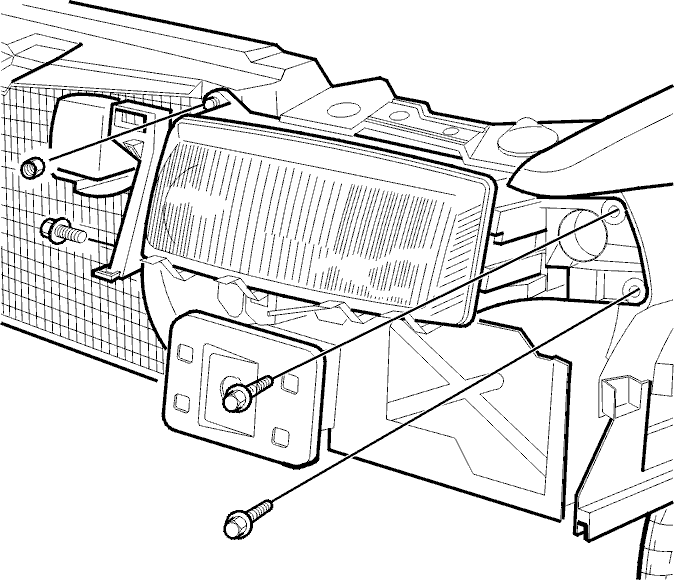

• Выверните 3 винта в корпусе фары и отверните гайку
• Снимите фару

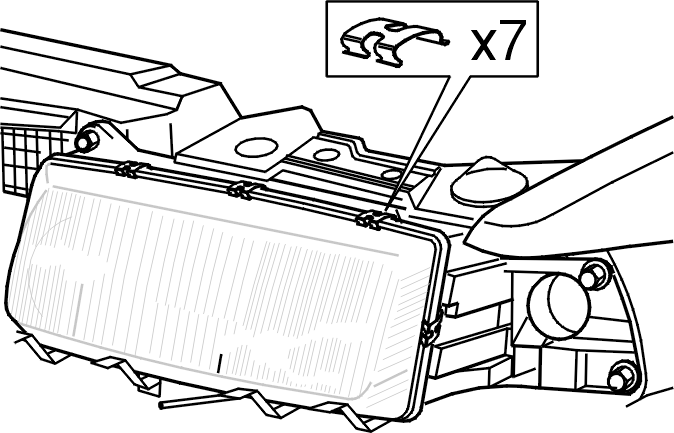

• Снимите 7 скоб крепления рассеивателя.
• Снимите рассеиватель и уплотнение.

Примечание: Нельзя касаться пальцами поверхности отражателя!

• Обязательно замените уплотнение и соберите в обратном порядке.
• Проверьте.
• Отрегулируйте направления пучка света фары.
