Стеклоочиститель фары

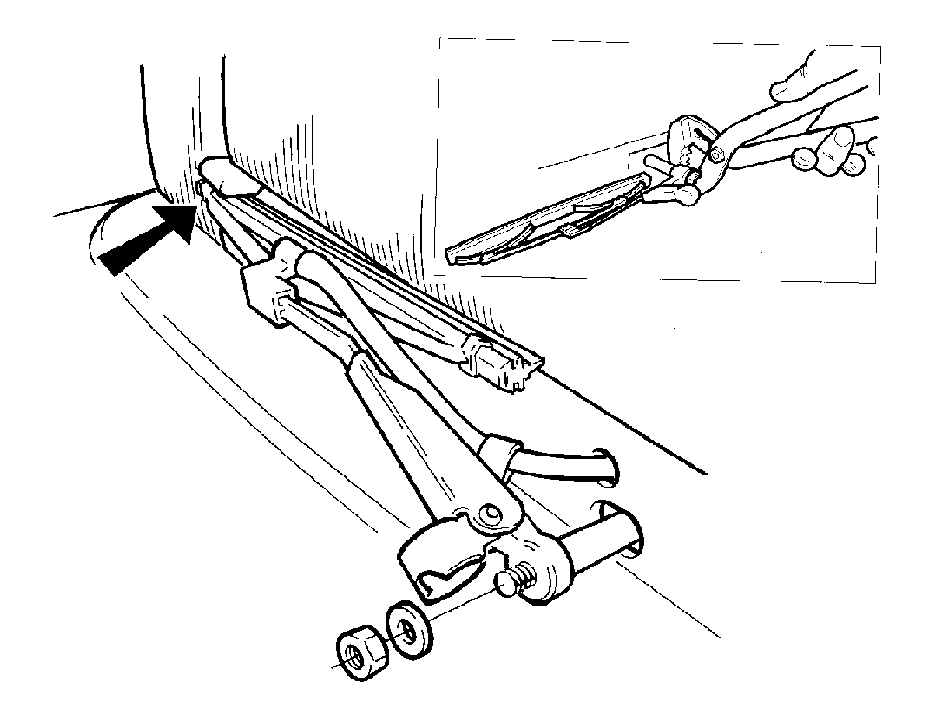

Замена рычага стеклоочистителя фары

• Отведите рычаг стеклоочистителя
• При отведенном положении рычага поднимите его колпачок.
• Ослабьте гайку
• Спрессуйте рычаг стеклоочистителя с помощью трубных клещей. Частичное отворачивание гайки осуществляется для предохранения резьбы от повреждения
• Снимите рычаг стеклоочистителя
• Отсоедините шланг омывателя
• Включите электродвигатель стеклоочистителя фары
• Выключите электродвигатель, когда он установился в исходное положение.
• Поставьте рычаг стеклоочистителя так, чтобы его щетка расположилась над внешним ограничителем и под внутренним ограничителем, см. рисунок.
• Поставьте гайку на рычаг стеклоочистителя и затяните моментом 3 Н·м.
• Установите щетку стеклоочистителя над обоими ограничителями.

Электродвигатель стеклоочистителя фары, замена

Примечание: Если установлен электродвигатель с подавителем, то он должен заменяться на электродвигатель с таким же устройством.

• Отсоедините отрицательный провод от аккумуляторной батареи
• Снимите рычаги стеклоочистителя согласно Замена рычага стеклоочистителя фары.
• Стеклоочистители левой и правой фар соединены с клеммой "массы" на левом переднем крыле.

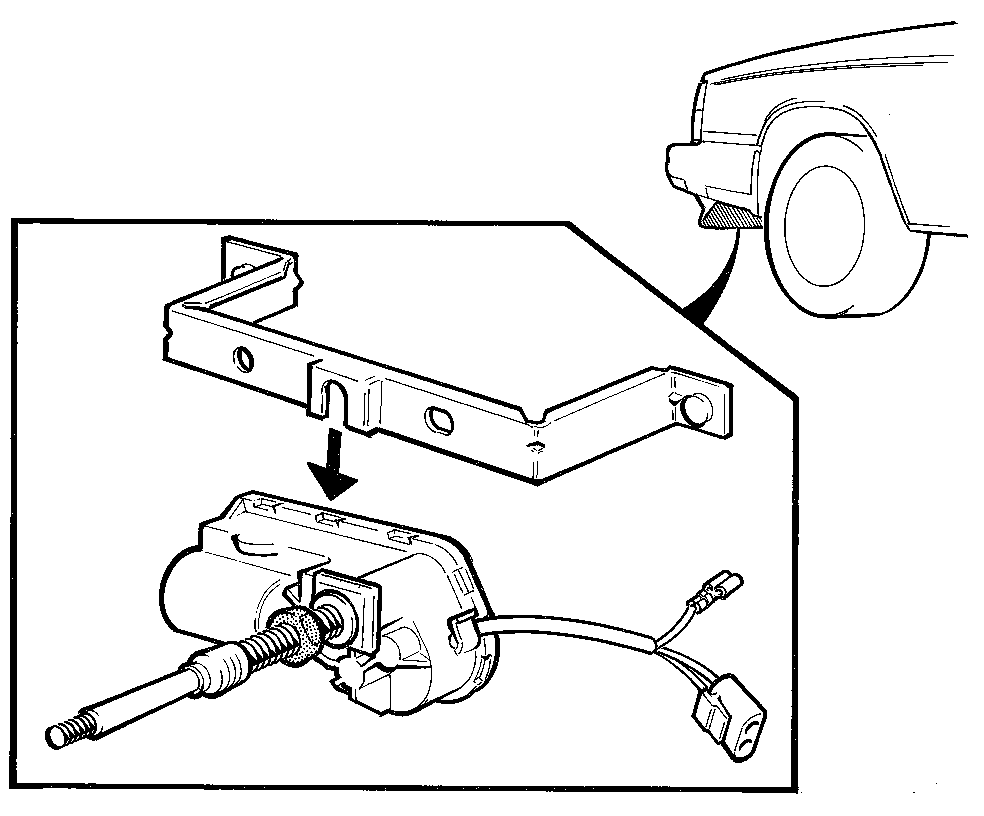

• Отверните гайку крепления электродвигателя к кронштейну
• Снимите пластмассовый шланг
• Снимите электродвигатель
• Замените
• Установите в обратном порядке. Перед установкой рычага стеклоочистителя убедитесь, что электродвигатель находится в исходном положении
• Отрегулируйте исходное положение рычага стеклоочистителя согласно Замена рычага стеклоочистителя фары.

Электродвигатель стеклоочистителя фары, замена

Примечание: Если установлен электродвигатель с подавителем, то он должен заменяться на электродвигатель с таким же устройством.

• Отсоедините отрицательный провод от аккумуляторной батареи
• Снимите рычаги стеклоочистителя согласно Замена рычага стеклоочистителя фары.
• Отсоедините фонарь указателя поворота от фары согласно Передние фары и фонари.

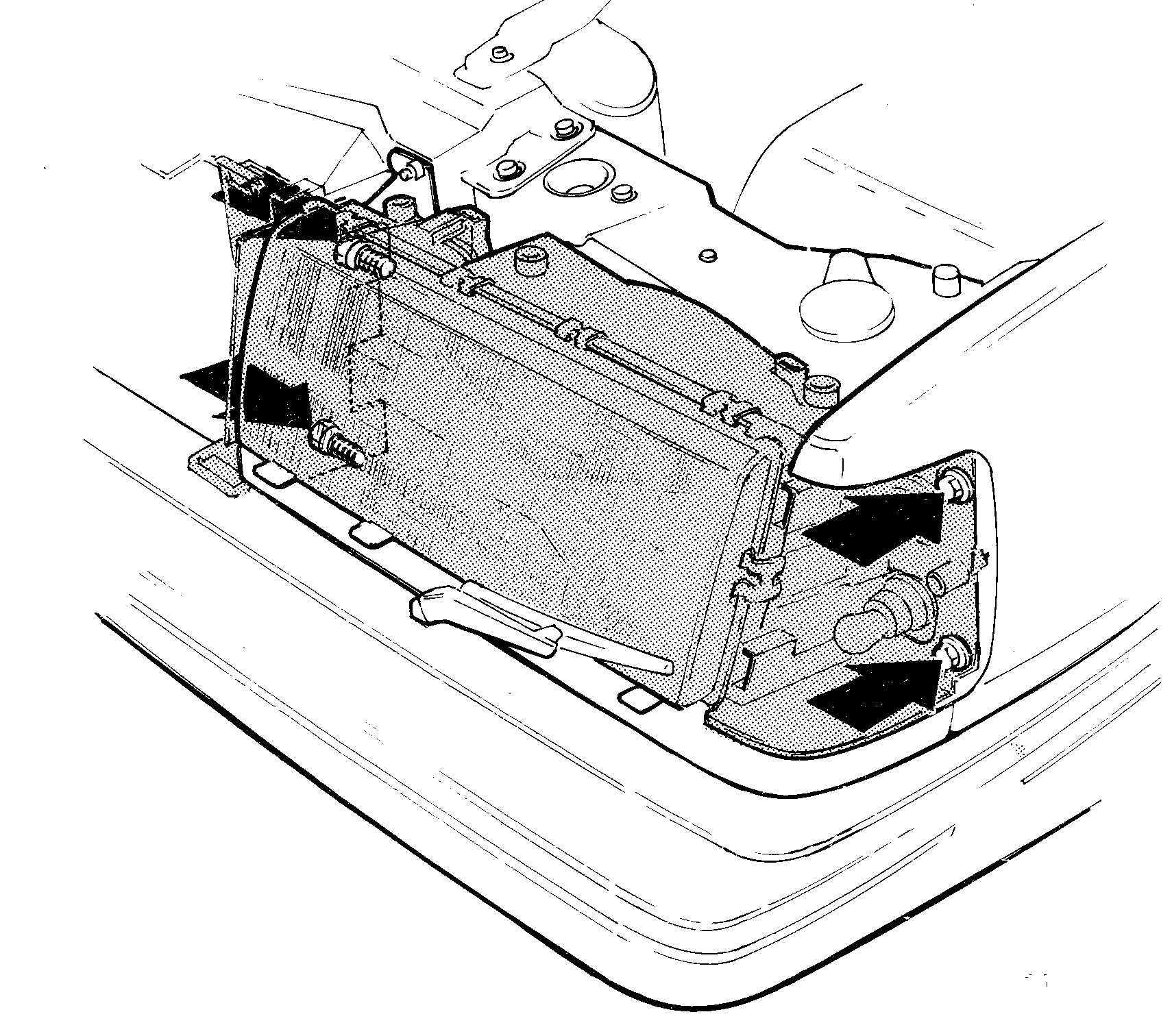

• Освободите корпус фары от крепления в кузове (два винта в передней части крыла и два винта сбоку, рядом с воздухозаборником). Также отсоедините направляющую потока воздуха на кронштейне решетки радиатора
• Разъедините разъемы и выньте корпус фары

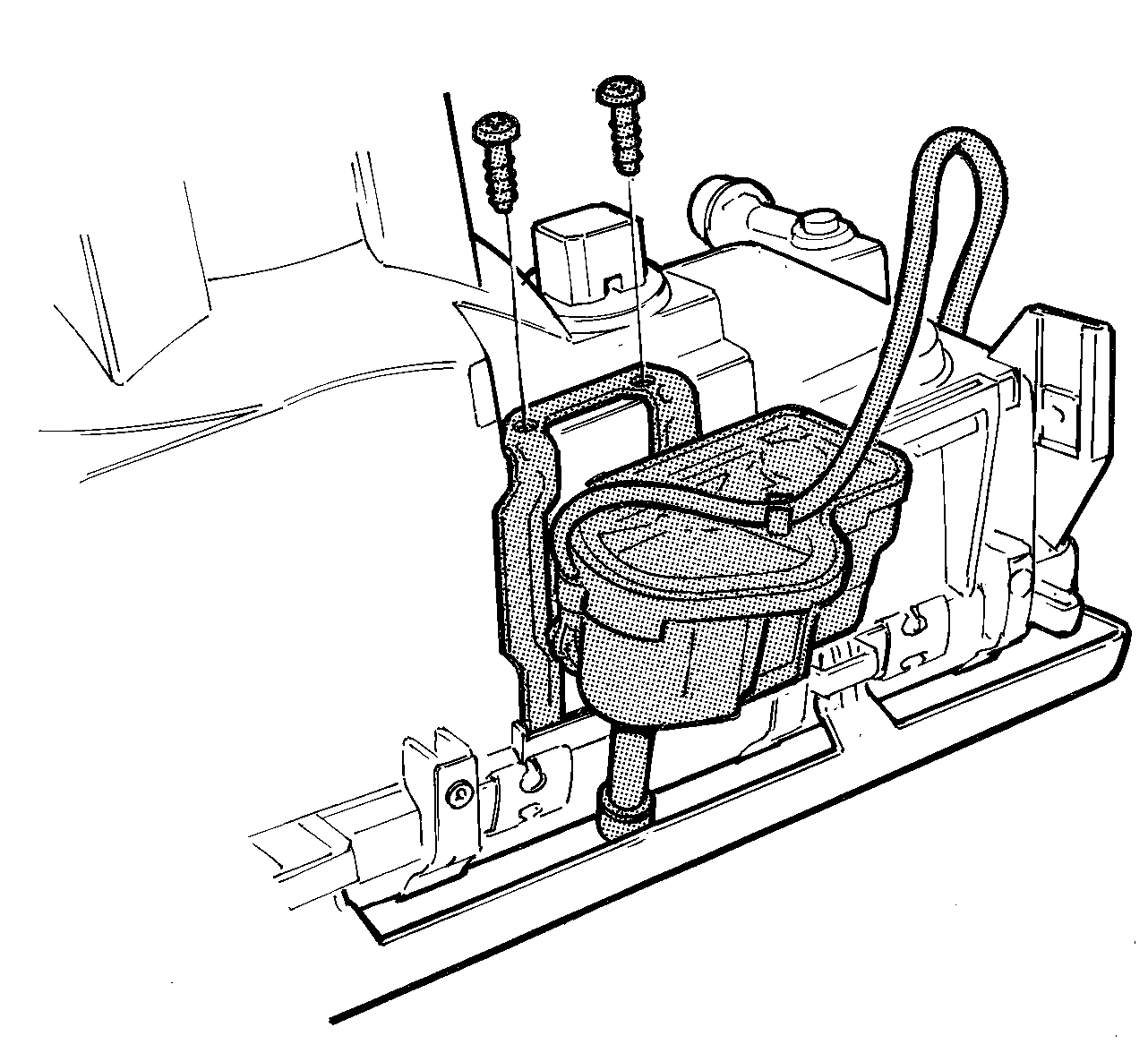

• Выверните два винта крепления электродвигателя стеклоочистителя
• Наклоните и извлеките вал электродвигателя
• Замените

• Установите в обратном порядке. Установите в обратном порядке. При установке корпуса фары проверьте его положение относительно кузова, бампера и капота.

Примечание: Если корпус фары слишком выступает вверх, будьте осторожны, закрывая капот.

• Перед установкой рычага стеклоочистителя, включите электродвигатель, чтобы он переместился в исходное положение.
• Затяните крепление рычага стеклоочистителя согласно Замена рычага стеклоочистителя фары.

Электродвигатель стеклоочистителя фары, замена

• Снимите рычаги стеклоочистителя согласно Замена рычага стеклоочистителя фары.
• Разъемы стеклоочистителей левой и правой фар находятся у переднего левого крыла
• Стеклоочистители левой и правой фар соединены с клеммой "массы" на левом переднем крыле.
• Выньте втулки из разъема
• Проложите жгут проводки через ввод в передней боковой панели.

Электродвигатель стеклоочистителя левой фары:

• Отсоедините и поверните узел противотуманной фары/прожектора
• Отверните гайку крепления электродвигателя к кронштейну
• Снимите пластмассовый шланг
• Выньте электродвигатель через проем для узла противотуманной фары/прожектора
• Замените
• Установите в обратном порядке. Установите рычаг стеклоочистителя согласно Замена рычага стеклоочистителя фары.

Электродвигатель стеклоочистителя правой фары:

• Привяжите шнур длиной около 1,5 м к жгуту проводки рядом с разъемом (для облегчения установки жгута на место).

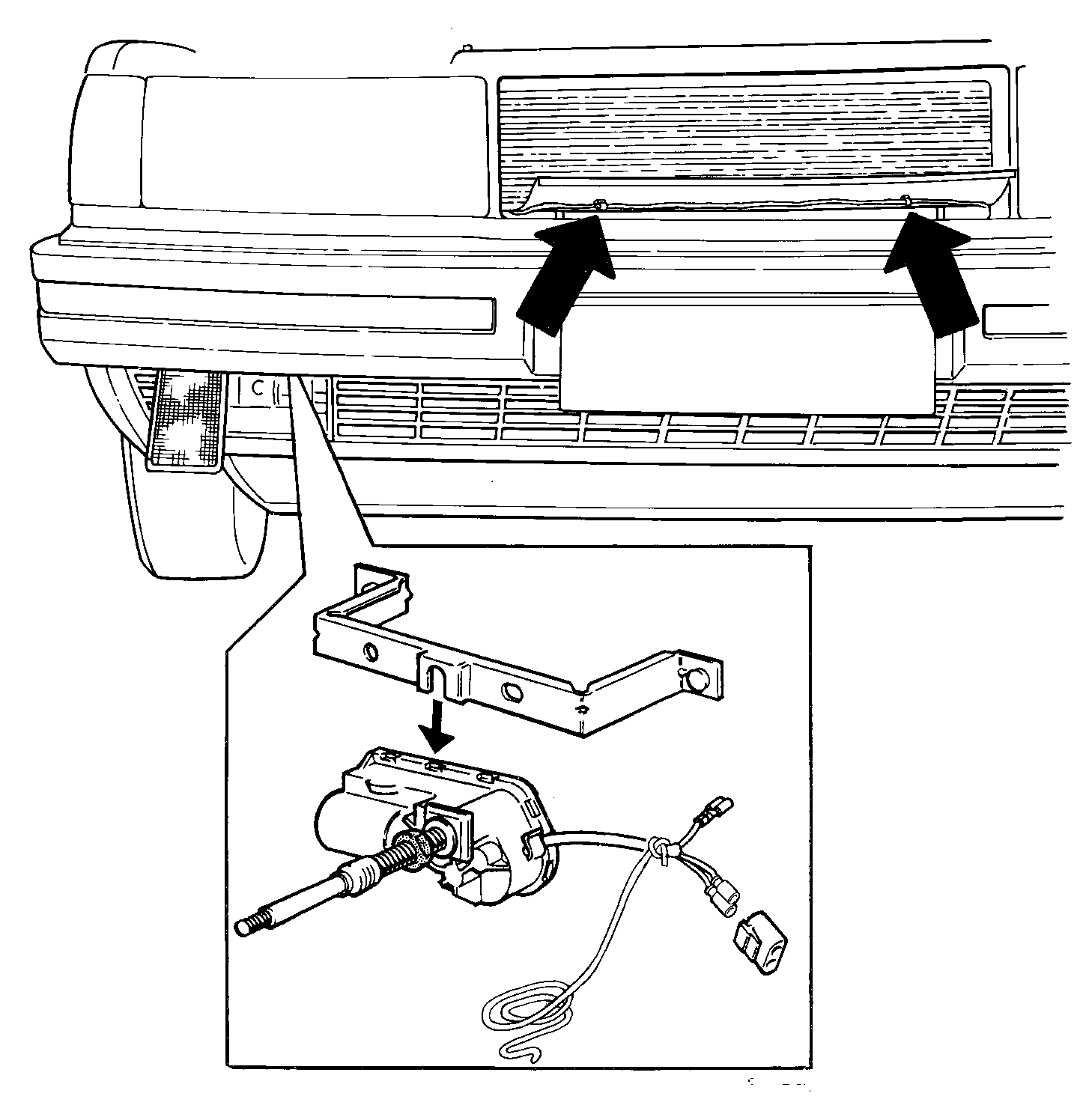

• Снимите решетку
• Аккуратно поднимите нижнюю часть направляющей потока воздуха и снимите два ленточных хомута
• Вытяните жгут к передней части направляющей потока воздуха
• Отвяжите шнур, но оставьте его перед направляющей
• Отсоедините и поверните узел противотуманной фары/прожектора
• Отверните гайку крепления электродвигателя к кронштейну
• Снимите пластмассовый шланг
• Выньте электродвигатель через проем для узла противотуманной фары/прожектора
• Замените
• Установите в обратном порядке. Выньте втулки из разъема на жгуте проводки нового электродвигателя
• Привяжите шнур к новому жгуту проводки и протяните его к передней части направляющей потока воздуха
• Закрепите всю проводку и шланги, расположенные перед направляющей потока воздуха.
• Установите рычаг стеклоочистителя согласно Замена рычага стеклоочистителя фары.
