Переднее импульсное колесо, снятие и повторная установка

Снятие переднего суппорта тормоза

Снятие крышки/ступицы колеса, откручивание гайки ведущего вала. Поставьте автомобиль на опору и снимите колесо.

Удалите

• тормозной шланг от суппорта.
• кабель датчика из суппортов.
• два болта с направляющих штифтов и снимите суппорт тормоза и подвесьте его на стальной проволоке во избежание повреждения тормозного шланга.
• тормозные накладки.

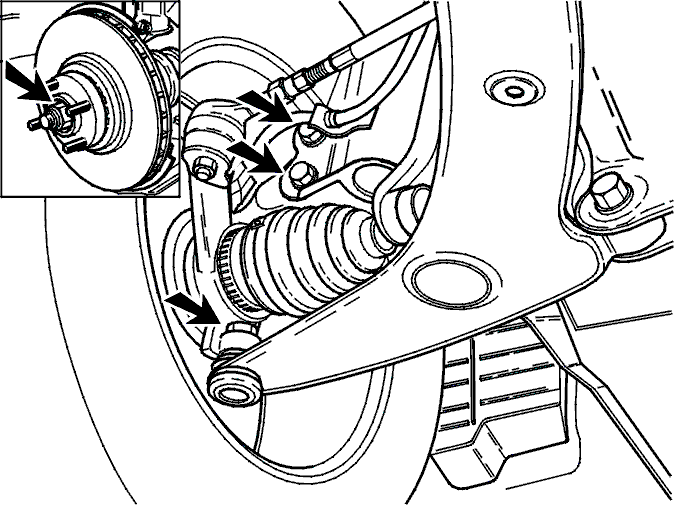

Замена ведущего вала с поворотного кулака

Поверните рулевое колесо влево.Вытолкните вал из поворотного кулака.Удалите гайку из ведущего вала.Удалите два болта амортизатора.Надавите вниз на поворотный кулак и ведущий вал.Вытолкните вал из поворотного кулака.

Снятие импульсного колеса с ведущего вала

Осторожно постучите небольшим долотом между импульсным колесом и ведущим валом до тех пор, пока он не освободится.Убедитесь в том, что ведущий вал не вытянут из коробки передач.

Примечание: Устраните любые возникнувшие повреждения.

Проверка установки ведущего вала

Проверьте ведущий вал на предмет отклонения от формы окружности в различных местах при помощи микрометра.

Максимальное отклонение составляет 0,05 мм.

Установка импульсного колеса к ведущему валу

Примечание: Будьте осторожны во избежание повреждения шаровых шарниров и/или импульсного колеса.

• Очистите поверхность.
• Поместите импульсное колесо на ведущий вал.
• Установите 🔧 HYLSA(MONT ABS-RING) 400 - V70,X40 и используйте гайку с фланцем для ведущего вала (модели с 1998 года выпуска) для того, чтобы надавить на импульсное колесо до конца ведущего вала.
• Удостоверьтесь в том, что установка готова для монтировки.

Установка ведущего вала в поворотный кулак

Проверьте уплотнительное кольцо в поворотном кулаке.

Внимательно установите вал в поворотный кулак.

Установите

• новуюфиксирующую гайку и кольцо на ведущий вал.
• поворотный кулак в суппорт амортизатора, используя новые болты и гайки. Крутящий момент затяжки 90 Нм.

Завершение

Поверните рулевое колесо до тех пор, пока оно полностью не выправится

Установите

• тормозные накладки.
• суппорт тормоза, см. операцию Замена переднего тормозного диска.
• тормозной шланг и кабель датчика в суппорты.
• колесо, см. операцию Замена передних тормозных накладок.
• гайку ведущего вала.

• Затяните до 240Нм.

• (Начиная с номера шасси 13000, затяните гайку ведущего вала на 120 Нм + 60 °.)

• крышку/ступицу колеса.

Проверка правильной работы системы ABS

Считайте коды DTC.

Совершите пробную поездку на автомобиле и проверьте, гаснет ли сигнальная лампа ABS.

Снимите показания и проверьте, были ли заложены на хранение какие-либо коды DTC.
