Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S60 (-09) | B5204T5 | 2001–2009 |
| S60 (-09) | B5234T3 | 2001–2004 |
| S60 (-09) | B5234T7 | 2001–2004 |
| S60 (-09) | B5244S | 2001–2009 |
| S60 (-09) | B5244S2 | 2001–2009 |
| S60 (-09) | B5244SG | 2002–2008 |
| S60 (-09) | B5244SG2 | 2002–2005 |
| S60 (-09) | B5244T3 | 2001–2003 |
| S60 (-09) | B5244T4 | 2005, 2006 |
| S60 (-09) | B5254T2 | 2003–2009 |
| S60 (-09) | D5244T | 2002–2006 |
| S60 (-09) | D5244T2 | 2002 |
| S60 (-09) | — | 2006, 2007 |
Примечание: Для Тайваня: Замена монтажной платы в верхней панели и узле переключателя передач .
Снятие
Снятие ручки переключателя передач
Снимите ручку переключателя передач. См. Ручка переключателя передач, Geartronic, замена.
Снятие центральной консоли
S60R (двигатель B5254T4)
Снимите центральную консоль. См. Центральная консоль, замена.
S60 (другие двигатели)
Снимите центральную консоль. См. Центральная консоль, замена (-2004) или Центральная консоль, замена (2005-).
Снятие верхней панели с узла переключателя передач

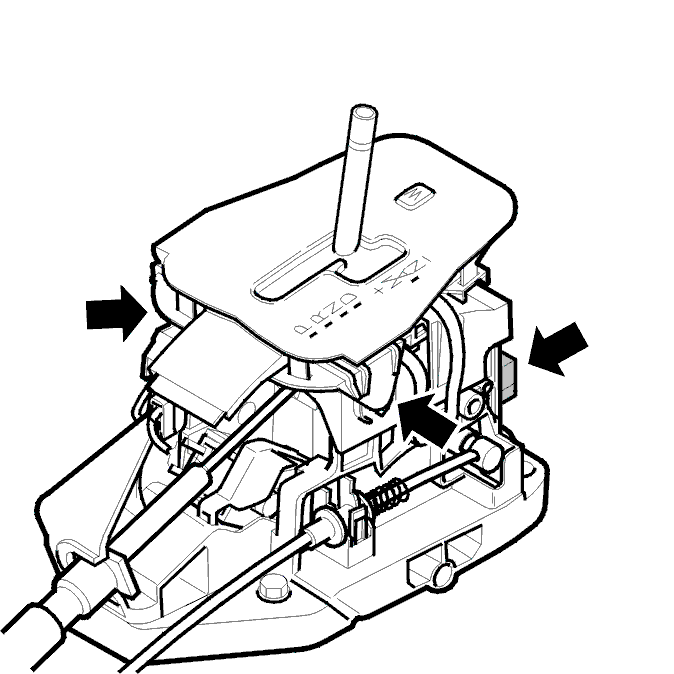

Поддев, отожмите верхнюю панель от узла переключателя передач.Отсоедините трос от ограничителя узла переключателя передач. Потяните зажим вверх.

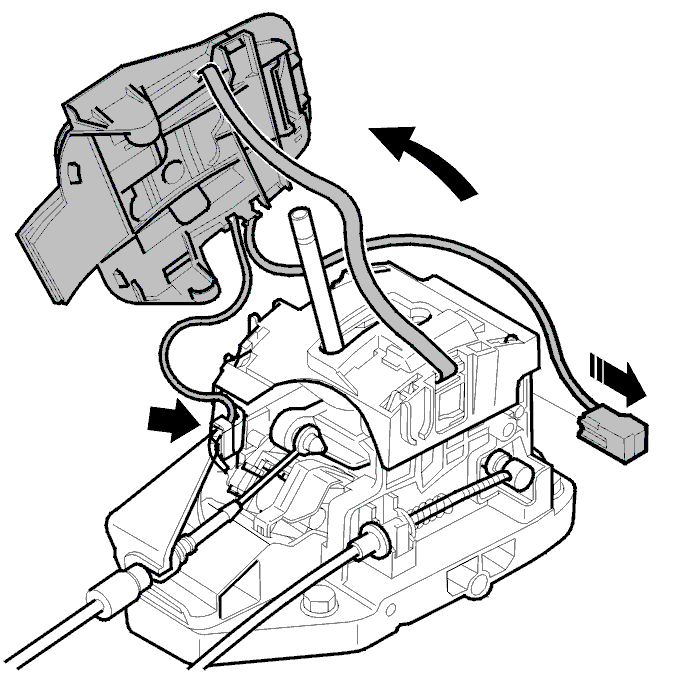

Снимите:
- кабельные выводы с соленоида
- разъем с узла переключателя передач. Разъедините разъем.
Снятие ограничителя узла переключателя передач

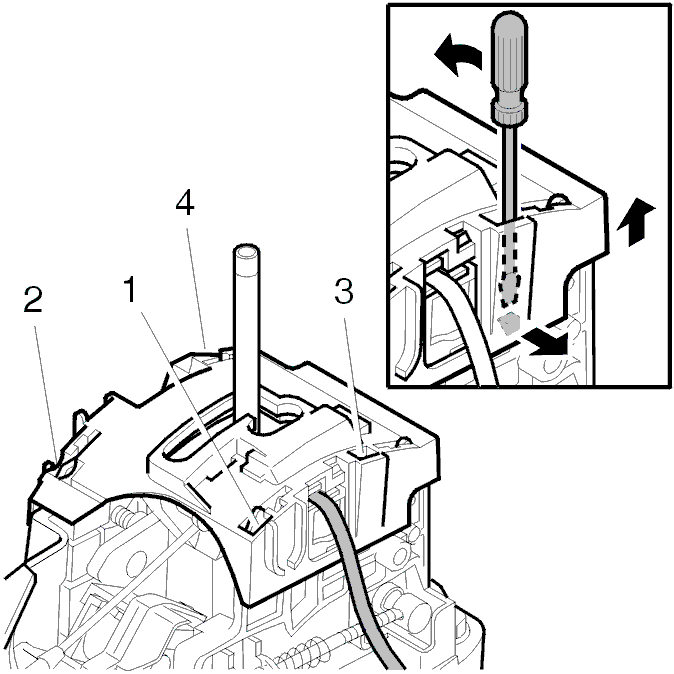

Переведите переключатель передач в положение P.Вставьте отвертку в вырез (1-4). Осторожно согните узел переключателя передач внутрь при помощи отвертки так, чтобы разблокировался фиксатор. Потяните ограничитель узла переключателя передач вверх.
Снятие малой печатной платы с ограничителя узла переключателя передач

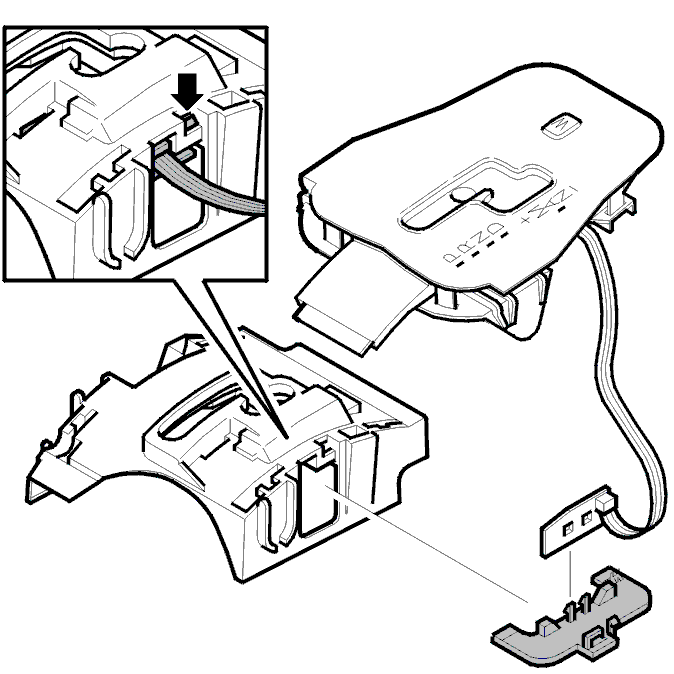

Высвободите держатель из ограничителя узла переключателя передач.Снимите печатную плату. Отожмите обе защелки в печатной плате.Вытяните печатную плату из держателя.
Установка
Установка малой печатной платы на держатель и ограничитель узла переключателя передач
Установите:
- печатную плату в ее держатель. Закрепите плату при помощи двух фиксаторов
- держатель на ограничитель узла переключателя передач. Зафиксируйте его на месте.
Установка ограничителя узла переключателя передач

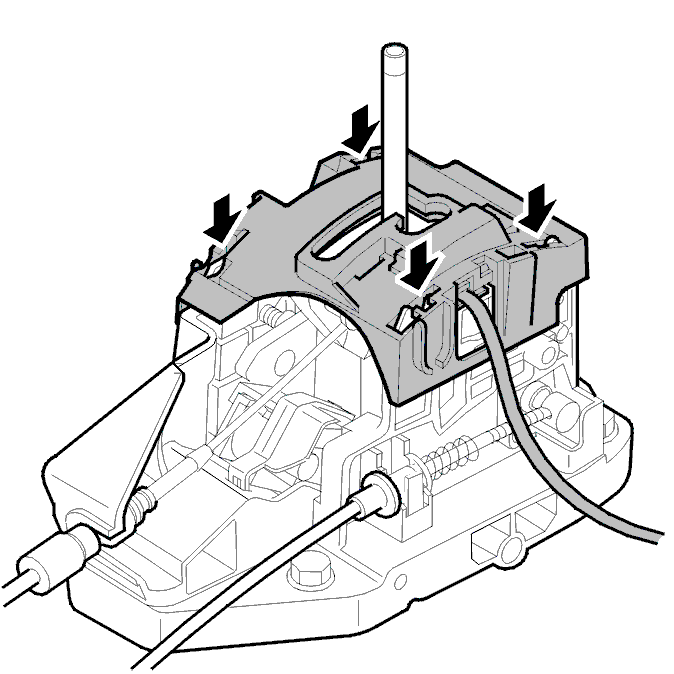

Вдавите ограничитель узла переключателя передач на место в узле переключателя передач.
Примечание: Убедитесь, что ограничитель узла переключателя передач надежно закреплен на месте.
Установка верхней панели на узле переключателя передач

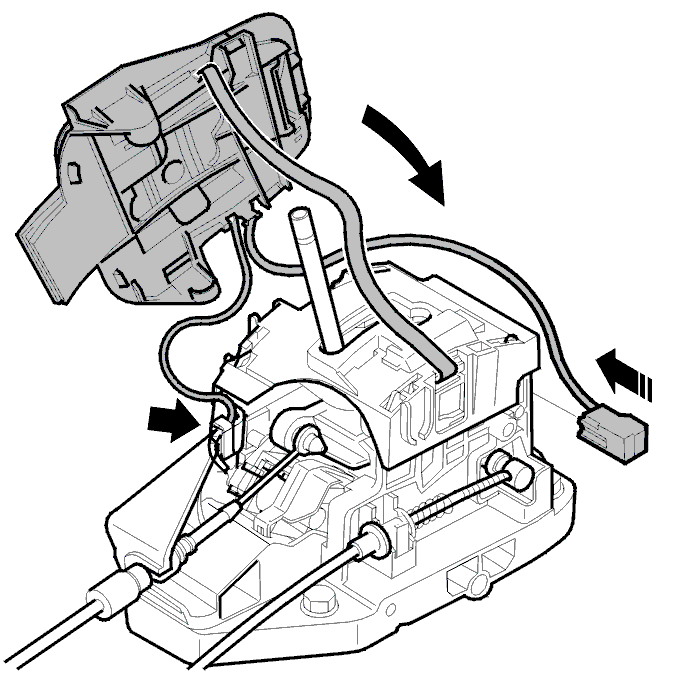

Подсоедините заново разъемы соленоидов.Закрепите трос при помощи фиксатора.Подсоедините разъем к узлу переключателя передач
Наклоните и вдавите верхнюю панель на место в ограничителе узла переключателя передач.
Установка ручки переключателя передач
Установите ручку переключателя передач. См. Ручка переключателя передач, Geartronic, замена.
Проверка положений передач
Проверка
Зажигание вкл.Передвиньте рычаг переключателя передач назад.Убедитесь, что цветной указатель на верхней панели загорается, когда рычаг переключателя передач перемещается в положение соответствующей передачи.
Установка центральной консоли
S60R (двигатель B5254T4)
Установите центральную консоль. См. Центральная консоль, замена.
S60 (другие двигатели)
Установите центральную консоль. См. Центральная консоль, замена (-2004) или Центральная консоль, замена (2005-).
