Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S60 (-09) | B5204T5 | 2001–2009 |
| S60 (-09) | B5234T3 | 2001–2004 |
| S60 (-09) | B5234T7 | 2001–2004 |
| S60 (-09) | B5244S | 2001–2009 |
| S60 (-09) | B5244S2 | 2001–2009 |
| S60 (-09) | B5244S6 | 2003–2006 |
| S60 (-09) | B5244SG | 2002–2008 |
| S60 (-09) | B5244SG2 | 2002–2005 |
| S60 (-09) | B5244T3 | 2001–2003 |
| S60 (-09) | B5244T4 | 2005, 2006 |
| S60 (-09) | B5254T2 | 2003–2009 |
| S60 (-09) | D5244T | 2002–2006 |
| S60 (-09) | D5244T2 | 2002 |
| S80 (-06) | B5254T2 | 2004–2006 |
Снятие
Снятие ручки переключателя передач
Снимите ручку переключателя передач. См.:Ручка переключателя передач, замена.
Снятие центральной консоли
S60R (двигатель B5254T4)
Снимите центральную консоль. См.Центральная консоль, замена.
S60 (другие двигатели)
Снимите центральную консоль. См.Центральная консоль, замена (-2004) или Центральная консоль, замена (2005-).
Снимите подковообразный держатель из-под верхней панели. Потяните назад.

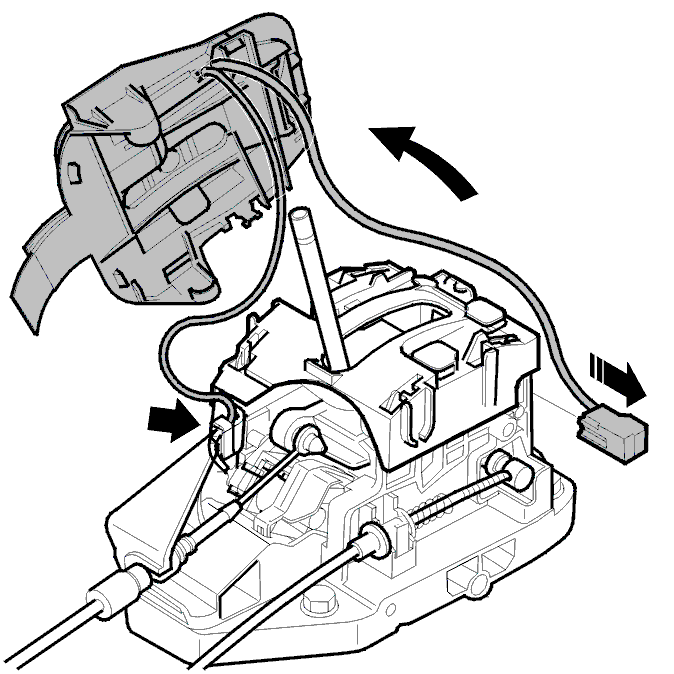

Снятие верхней панели с узла переключателя передач
Переведите переключатель передач в положение D.Поддев, отожмите верхнюю панель от узла переключателя передач.Отсоедините проводку от ограничителя узла переключателя передач.
Снимите:
- разъем с узла переключателя передач. Разъедините разъем
- кабельные выводы с соленоида
- верхнюю панель.
Примечание: Печатная плата встроена в верхнюю панель.
Установка
Установка верхней панели на узле переключателя передач
Установите:
- разъем на узле переключателя передач. Подсоедините разъемы
Примечание: Переведите переключатель передач в положение D.
- разъемы соленоида
- трос на ограничитель узла переключателя передач
- зажим кабеля на правой стороне
- верхнюю панель над переключателем передач.
Наклоните и вдавите подковообразный держатель на место в ограничителе узла переключателя передач.
Проверка
Зажигание вкл.Передвиньте рычаг переключателя передач назад.Убедитесь, что цветной указатель на верхней панели загорается, когда рычаг переключателя передач перемещается в положение соответствующей передачи.
Установка центральной консоли
S60R (двигатель B5254T4)
Установите центральную консоль. См.Центральная консоль, замена.
S60 (другие двигатели)
Установите центральную консоль. См.Центральная консоль, замена (-2004) или Центральная консоль, замена (2005-).
Установите подковообразный держатель под верхней панелью.
Установка ручки переключателя передач
Установите ручку переключателя передач. См.Ручка переключателя передач, замена.
