Печатная плата, узел переключателя передач / верхняя панель, Geartronic, замена (3)

Снятие ручки переключателя передач

Снимите ручку переключателя передач. См.:Набалдашник переключателя передач, Geartronic, замена.

Снятие центральной консоли

Снимите центральную консоль. См.:Центральная консоль, замена.

Снятие верхней панели с узла переключателя передач

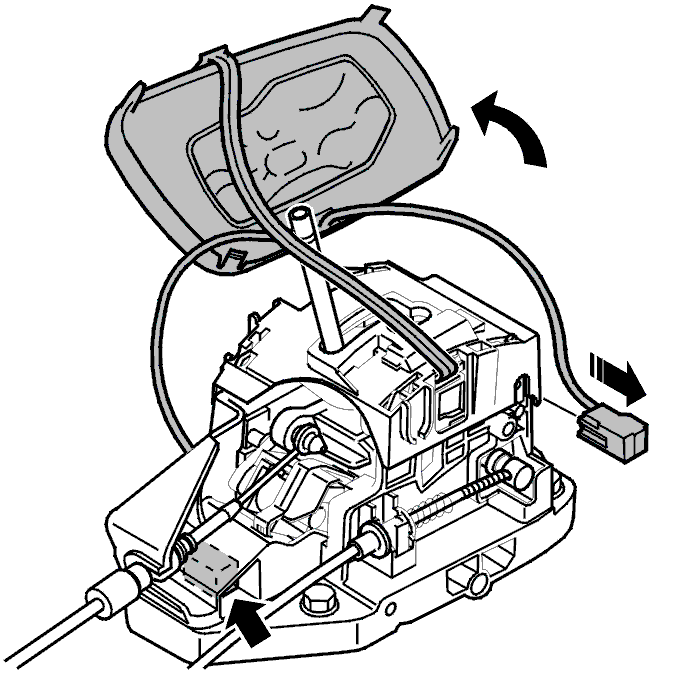

Разъедините разъемы.

Снимите:

• задний разъем
• кабели с зажимов.

Снятие ограничителя узла переключателя передач

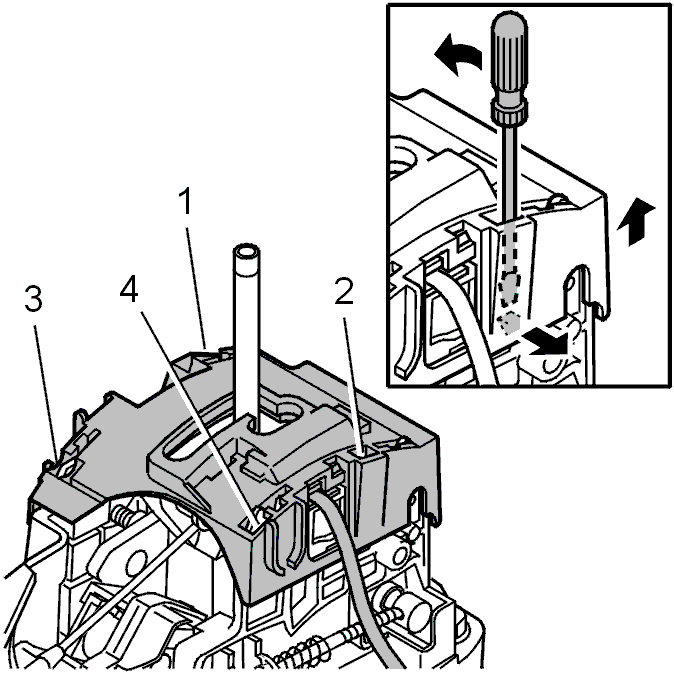

Используйте отвертку.Вставьте отвертку в прорези (1-4). Осторожно подденьте в сторону узла переключателя передач отверткой. Потяните ограничитель узла переключателя передач вверх, чтобы разблокировать фиксатор

Снятие печатной платы с ограничителя узла переключателя передач

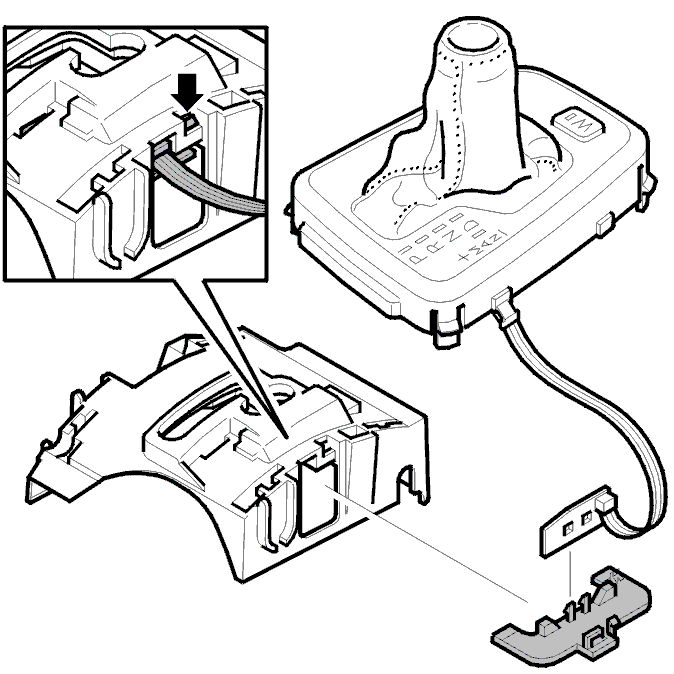

Высвободите держатель из ограничителя узла переключателя передач.Снимите печатную плату. Отожмите обе защелки в печатной плате.Вытяните печатную плату из держателя.

Снятие кожуха переключателя передач с верхней панели

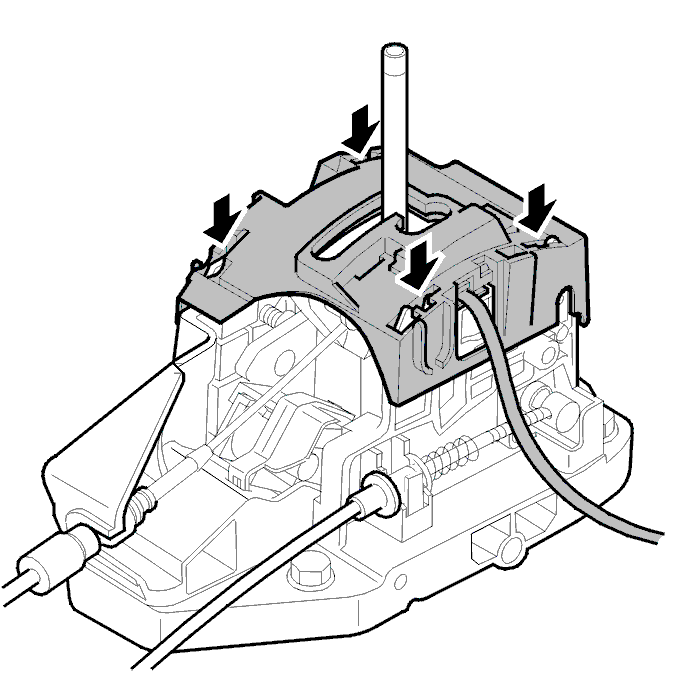

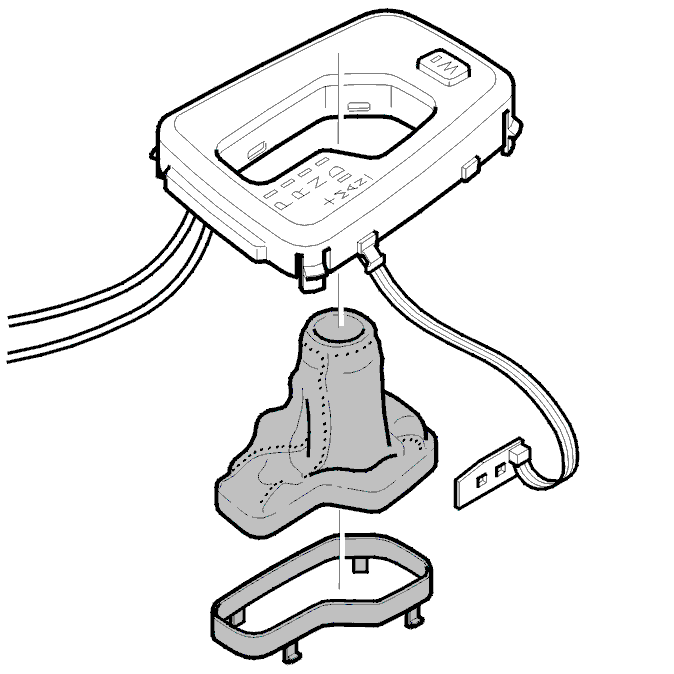

Выдавите 4 защелки из верхней панели. Снимите кожух.Замените верхнюю панель и печатную плату.Переставьте кожух на новую верхнюю панель.

Установка печатной платы на держатель и ограничитель узла переключателя передач

Установите:

• печатную плату в ее держатель. Закрепите двумя замками
• держатель на ограничитель узла переключателя передач. Зафиксируйте его на месте.

Установка ограничителя узла переключателя передач

Вдавите ограничитель узла переключателя передач на место в узле переключателя передач.

Примечание: Убедитесь, что ограничитель узла переключателя передач надежно закреплен на месте.

Установка верхней панели на узле переключателя передач

Примечание: Сначала установите фиксирующую втулку кожуха на рычаг переключателя передач.

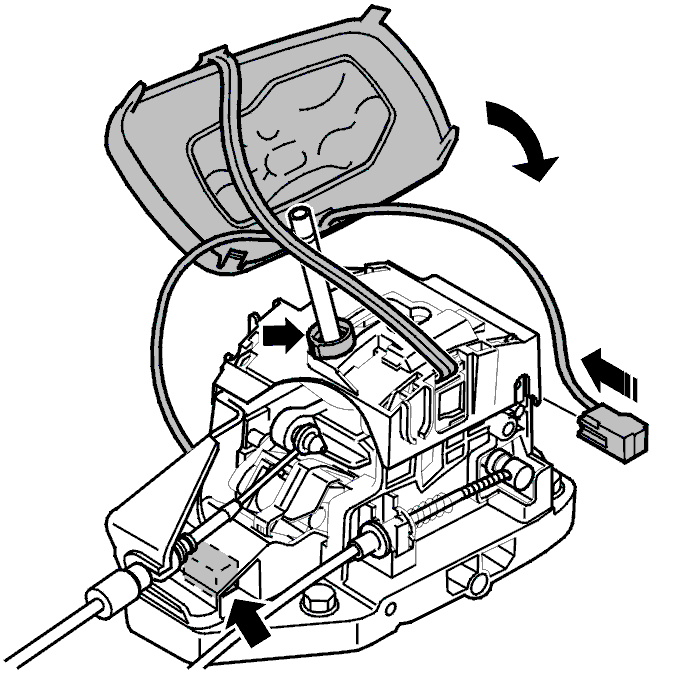

Подсоедините разъемы к переключателям узла переключателя передач.Установите разъемы на узел переключателя передач.

Установка ручки переключателя передач

Установите ручку переключателя передач. См.:Набалдашник переключателя передач, Geartronic, замена.

Проверка положений передач

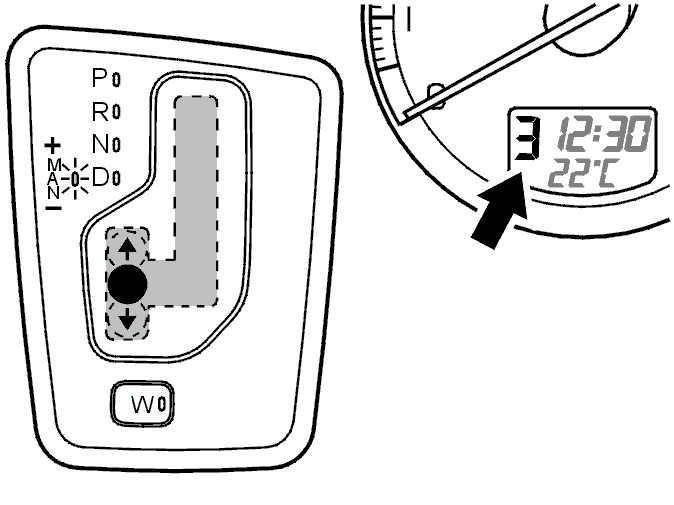

Включите зажигание.Переведите переключатель передач поочередно во все положения передач.Убедитесь, что буквы и/или цифры на дисплее комбинированной приборной панели соответствуют положениям передач на верхней панели.

Установка центральной консоли

Установите центральную консоль. См.:Центральная консоль, замена.
