Патрубки, тройники и быстросъёмы: что рвётся и что ставить

Резина на P1 живёт долго. Умирает пластик: тройники, обоймы быстросъёмов и муфты в местах разветвления. Формулировка, которая точнее всего описывает происходящее: мотор горячий, да и пластик устаёт — сколько лет ему. Патрубки на конкретной машине отслужили 14 лет, и в этом смысле речь не о заводском браке, а о ресурсе, который у большинства машин уже выбран.

Три места, которые рвутся

Опыт клуба сводит проблему к короткому списку: проблемных шлангов три — тройник, печка и нижний с радиатора.

Тройник-«паук» — основной патрубок с пластиковым разветвлением, идущий от блока к термостату и радиатору. На машинах с автоматом к нему добавляются отводы на теплообменник коробки. Это самый громкий отказ: он забирает весь объём сразу. Владелец C30 описывает так: лопнул пластиковый тройник, антифриз ушёл весь, и характерно, что давление там будь здоров: фризом закидало и маслоотделитель, и правую фару, которая далеко от этого пластика — и всё через маленькую трещину. Сезонность узла тоже отмечена: много у кого он в этом году «дрыстанул».

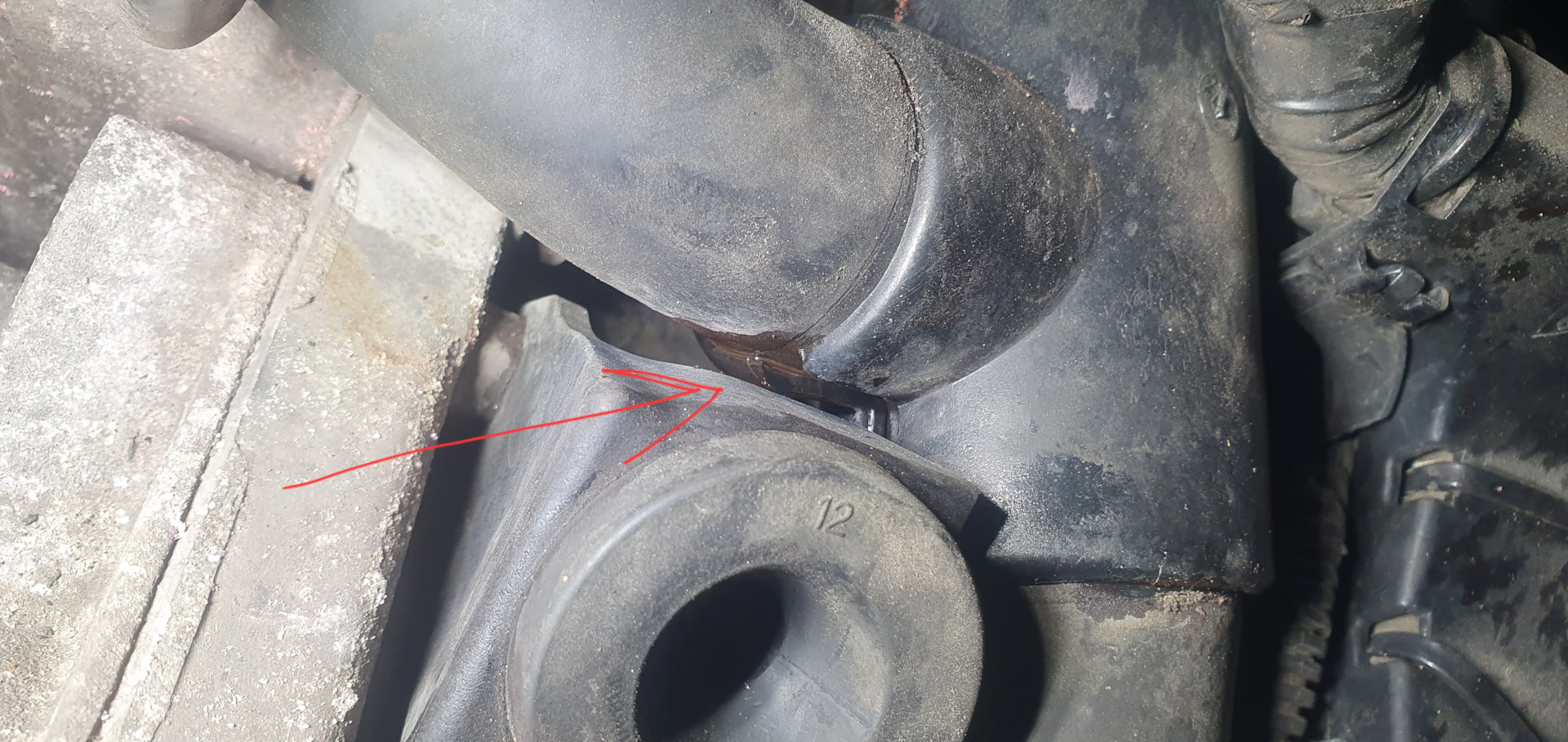

Фото: трещина в месте пересечения патрубков разного диаметра — типичное начало течи

Нижний патрубок радиатора. Тот же механизм: пластик ссыхается, даёт микротрещину, которая растёт. Владелец V50 доливал по литру каждые 7–10 дней, пока не снял патрубок и не увидел трещину на пластиковой муфте. Второй сценарий отказа — по шву самого шланга: лопнул по шву.

Патрубки печки и их быстросъёмы. Здесь сама резина обычно жива, а течёт соединение: на печку скорее быстросъёмы проблема, чем сам шланг. Пластик обойм становится хрупким и рассыпается прямо в руках — при разборке часть, которая вставляется в шланг, может рассыпаться внутри, и обломки нельзя ронять в систему отопителя.

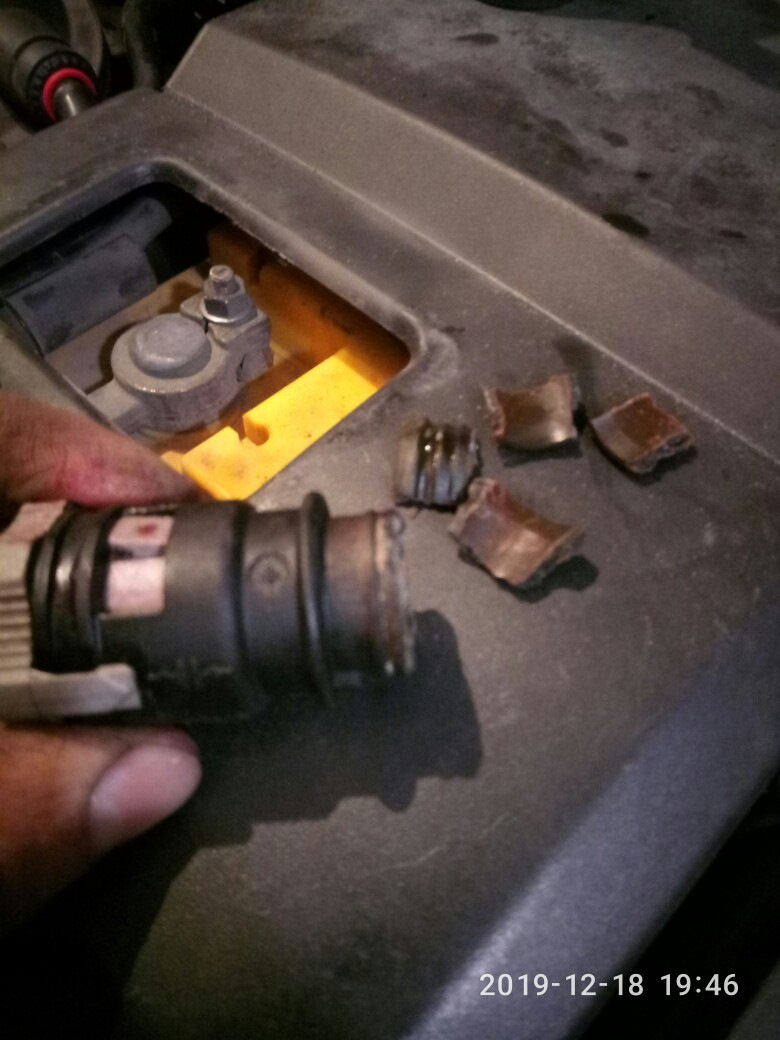

Фото: обойма быстросъёма патрубка отопителя раскрошилась при демонтаже

Как понять, что скоро порвётся

• «Пузырится». Самый недооценённый признак. Владелец, у которого патрубок печки в итоге разорвало, вспоминает: он пузырился, я думал прокатит и самоизлечится — но бахнуло. Другой участник с тем же симптомом проездил два месяца.
• Зелёная «бахрома» в местах соединений — засохший антифриз. Обнаруживается фонариком: на C30 нашлись следы на мелком патрубке от бачка, на самом бачке и на корпусе термостата.
• Потеет, но не капает. Пограничное состояние, из которого выхода два: менять или ждать. Идея стянуть двумя хомутами получает закономерный ответ: дважды начнёт потеть.
• Уровень уходит понемногу. Литр за 7–10 дней — это уже не «усадка», а течь под давлением.

Артикулы

Номера, которые в клубе гоняют по кругу, с оговоркой: подбирать точно нужно по каталогу с учётом стороны руля и комплектации — самый чёткий каталог у elcats, потому что Exist и Автодок по клипсе уводят на артикул шланга, а не самой клипсы.

Отдельно про путаницу номеров шлангов отопителя: 30636954, 31439965 и 30636662 в каталоге выглядят разными позициями, но по трём заказ-нарядам на дорестайл, рестайл и турбо это одна и та же деталь.

Что ставить: оригинал, Gates, GParts или силикон

Развилка здесь настоящая, единственно верного ответа нет.

Оригинал. Дорого и долго, но предсказуемо: третий год полёт отличный при цене около 16 тысяч за узел. Аргумент за оригинал звучит так: цена вопроса и срок эксплуатации меньше, чем поиск нового мотора и его установка.

Gates. Компромисс, который в клубе считают близким к заводскому: Gates вроде с завода у нас стоит, и это подтверждается риторическим вопросом «а кто их, по-твоему, в оригинал Volvo поставляет?». Цена — 4–6 тысяч против 7 за оригинальный тройник.

GParts и китайские комплекты. Работают, но с разбросом: патрубков GParts хватает на год — против отзыва, что у GParts 35 тысяч км без нареканий, и что шланг с Aliexpress прошёл 40 тысяч. Полный комплект патрубков с Али, который ставят на Ford Focus ST, стоит около 12 тысяч против 13 за три оригинальные трубки. Практическая деталь: в одном из шлангов приходится сломать направляйку.

Силикон. Соблазнительное «поставил и забыл», но с оговорками. Хороший силикон отличается многослойным армированием: у дешёвого обычно один слой усиления. Трезвая формулировка проблемы: хороший силикон лучше резины, но хороший силикон не найдёшь, не купишь или пожадничаешь денег. Набор do88 стоит 270 $, причём в нём нет тройника и быстросъёмов, а быстросъём на блок — ещё 70 $. Владелец C30 T5, поставивший этот комплект, менял им 30723082, 30681899, 30680148, 30776162 и 30776155, но патрубки печки оставил штатными: шланги do88 на печку идут без быстросъёмов.

Примечание: Силикон сам по себе не отменяет остальных рисков: в одном из клубных случаев человек поставил хороший силикон и всё равно попал на мотор — его подвёл термостат с Aliexpress.

Быстросъёмы патрубков печки: три пути

Отдельно быстросъёмы не продаются — их нет, только комплект. Отсюда три решения.

1. Оригинал комплектом. Дорого: четыре патрубка около 9 тысяч ₽ по докризисным ценам, в сервисе замена с работой обошлась в 15,7 тысячи. Важно менять все четыре сразу: они приходят в негодность одновременно, и когда начнёшь рассоединять, посыплется и то, что менять не собирался.

2. Втулки от «восьмёрки». Самое известное клубное решение: вместо пластиковых обойм ставятся латунные втулки рулевых тяг ВАЗ-2108 и четыре хомута — весь ремонт обошёлся в 150 ₽. Размер трубок под них — 19 мм диаметр, 100 мм длина. Ограничение, о котором честно предупреждают: втулки тяжёлые и не держатся в защёлке на моторном щите — может понадобиться больше стяжек. Ресурс подтверждён: спустя два года полёт нормальный.

3. Металлические соединители от донора. Тот же принцип, но соединители снимаются с любых донорских шлангов подходящего диаметра: неразборные хомуты аккуратно разрезаются, пластиковые быстросъёмы заменяются металлическими соединителями и обычными винтовыми хомутами.

Спор «колхоз или нет» в клубе идёт открыто, и обе позиции сформулированы честно: не хочется колхозить — против между «не хочется колхозить» и «не хочется капиталить» в этом вопросе тонкая грань.

Замена: что учесть

Доступ. Ко всему, что вокруг термостата, лезут через снятый корпус воздушного фильтра — процедура описана в статье про корпус термостата. К нижнему фланцу отопителя рука не проходит; клубный совет — утконосы с загнутыми концами.

Сколько выльется. При разъединении быстросъёмов патрубков печки выливается порядка литра. Полный объём системы и порядок заполнения — в VIDA «Опорожнение системы охлаждения, заполнение и вывод воздуха».

Заводские хомуты. Они опрессованы и не снимаются: их аккуратно надрезают, выставив минимальные обороты, по спирали хомута, оставляя лёгкие «недопилы», чтобы не задеть тело патрубка.

Ограничитель в шланге. В шланге слива с ГБЦ с завода стоит специальный клапан — по сути ограничитель потока с отверстием меньшего диаметра; при переходе на силиконовый шланг его переставляют в новый.

Хомуты при сборке. Пружинные самозажимные лучше держат температурное расширение пластика, чем червячные: владелец C30 T5 при ремонте убрал червячные хомуты и поставил пружинные. Обратный случай — на малом патрубке термостата, где лучше винтовой хомут вместо самозажимного.

Удаление воздуха. Доливать нужно на заведённой машине с открытой крышкой бачка, чтобы воздух вышел. Признак, по которому видно, что воздух вышел: пузырьки перестают идти по двум тонким штуцерам расширительного бачка.

Временные решения, чтобы доехать

Все они — способ не остаться на трассе, а не ремонт.

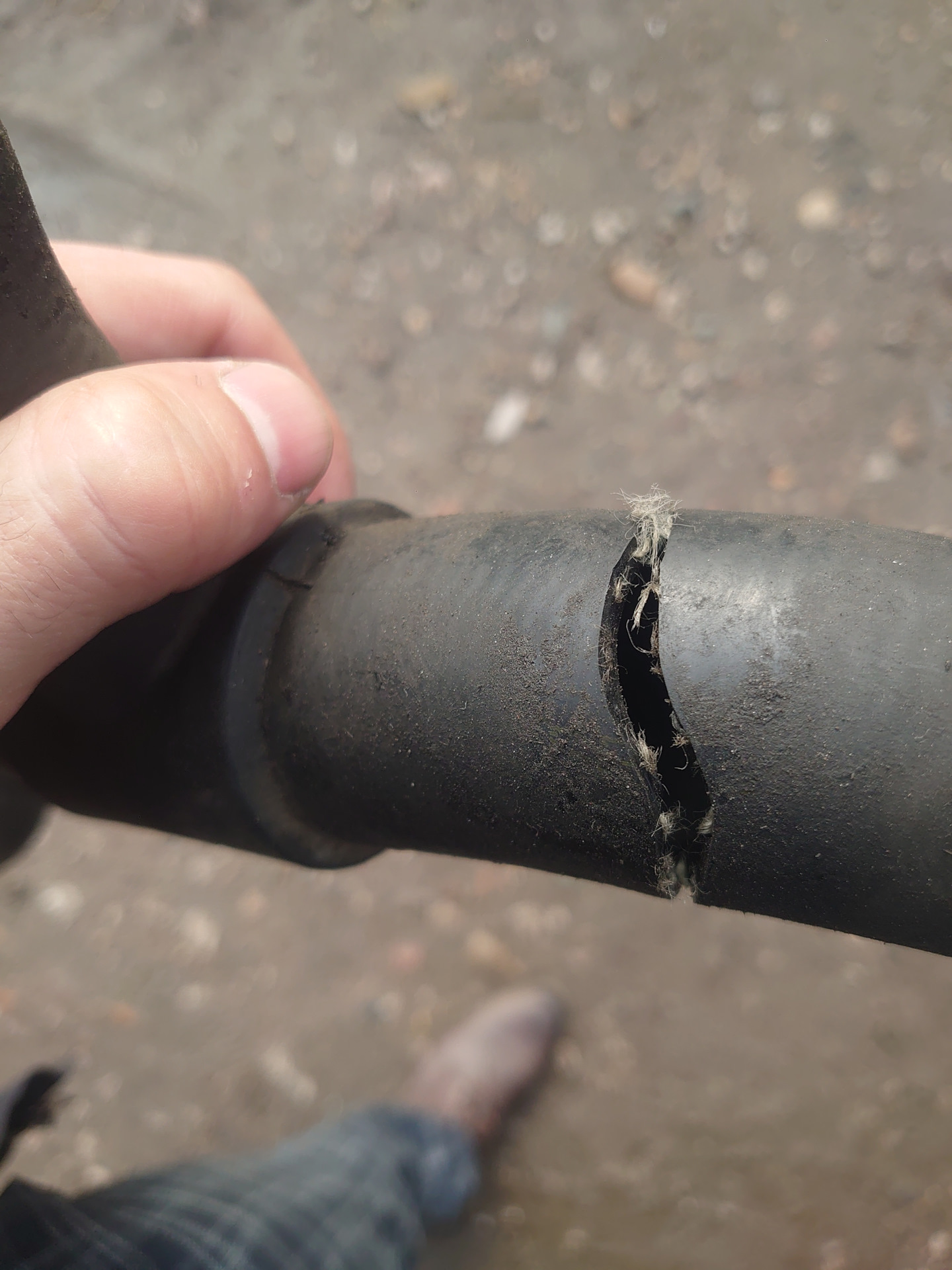

Фото: разрыв патрубка от блока к термостату — на месте его чинили трубой подходящего диаметра и двумя хомутами

• Труба и хомуты. Порванный шланг чинится трубой нужного диаметра, двумя хомутами и сорока минутами времени.
• Герметик по трещине. Место зачищается, обезжиривается, замазывается герметиком и стягивается хомутом; в описанном случае так проехали 2 года и 40 000 км.
• Стяжка муфты и двухкомпонентный клей. Владелец V50 стянул треснувшую муфту хомутом, залил клеем и отъездил почти два месяца, пока ждал новый патрубок.
• Бензошланг вместо лопнувшего. Временная замена, пока едут два оригинальных.

Осторожно: Все эти способы работают ровно до следующего роста давления. Что бывает, если ехать дальше «пока держится», — в статье про поиск скрытой течи и цену промедления.

Что менять заодно

Раз система всё равно вскрыта, в клубе принято закрывать соседние позиции: корпус термостата с термостатом, расширительный бачок и крышку, а также осмотреть радиатор и вентилятор — кожух вентилятора со временем протирает соты. Если под замену пошли патрубки печки, разумно заодно поменять термостат, раз антифриз всё равно сливается.
