Радиатор и вентилятор охлаждения: выбор, мойка пакета и перегрев в жару

Радиатор и вентилятор на P1 живут в одном пакете с конденсором кондиционера, и почти все их проблемы связаны именно с этим соседством: до радиатора не добраться, не тронув кондиционер, грязь копится между сотами, а кожух вентилятора со временем начинает пилить сам радиатор.

Радиатор: как он на самом деле умирает

Самая недооценённая причина течи — не камень и не коррозия, а трение о кожух вентилятора. Владелец V50 разобрал механизм подробно: производитель оставляет между кожухом и телом радиатора зазор около 5 мм, но пластик со временем деформируется, пока не встретится с радиатором, и начинает протирать его в местах соприкосновения — алюминий протирается до дыр. Проблема возрастная, проявляется обычно на 8–10 году жизни машины, а смотреть нужно в конкретные места: в левый и правый нижний угол. Лечится профилактически: лишний пластик кожуха аккуратно снимается, зазор восстанавливается.

Второй сценарий — протирание от вибрации. У владельца S40 T5 в нижней части радиатора протёрлась стенка одной соты, и течь долго списывали на сливной кран.

Реставрация радиатора в наших условиях считается бесперспективной: после 30 тысяч км на соли радиаторы не восстанавливаются — трогаешь, и они сыпятся. Точечный ремонт микродырки при этом возможен: течь после протирания кожухом заклеили двухкомпонентным эпоксидным клеем, предварительно зачистив и обезжирив поверхность. Экстренный вариант — жидкий герметик: после прокола крюком от троса герметик за 300 ₽ течь устранил.

Подбор радиатора: сначала номер шасси

На P1 существуют два варианта радиатора, и определяются они не по мотору, а по номеру шасси — последним шести цифрам VIN: 31356000 для шасси от 061473 и новее, 31356002 для 061472 и старее. По тому же рубежу различаются уплотнительные кольца: до 61472 — одно кольцо, после — нижние два. Радиаторы 2.4 и 2.5 при этом одинаковые и взаимозаменяемые.

Что предлагает рынок для 2.4/2.5, по клубным оценкам:

Общая оценка: Nissens, Behr и Hella — одна ценовая категория и надёжность, а ноунейм за 10 тысяч — лотерея. Есть и практический аргумент против переплаты: питерской солью за пару лет любой сожрёт.

Отдельная засада при установке неоригинала: наплывы на пластиковых бачках, из-за которых корпус вентилятора не встаёт в пазы — варианты решения сводятся к смене радиатора, смене корпуса или подпиливанию пазов.

Б/у как вариант. Позиция клуба неоднозначна, но по японским распилам скорее положительна: если японка действительно живая — бери. Живой б/у радиатор за 2500 ₽ и полтора часа работы против 3–6 часов и 9000 ₽ в сервисе — реальный кейс из бортжурналов.

Мойка пакета: что она реально лечит

Мойка радиаторов — не косметика. Владельцы фиксируют прямой эффект на поведении вентилятора: после чистки и замены перестали молотить вентиляторы после того, как заглушишь мотор, и то же самое советуют как первый шаг при любых жалобах на температуру: радиаторы помой со снятием, и все проблемы уйдут.

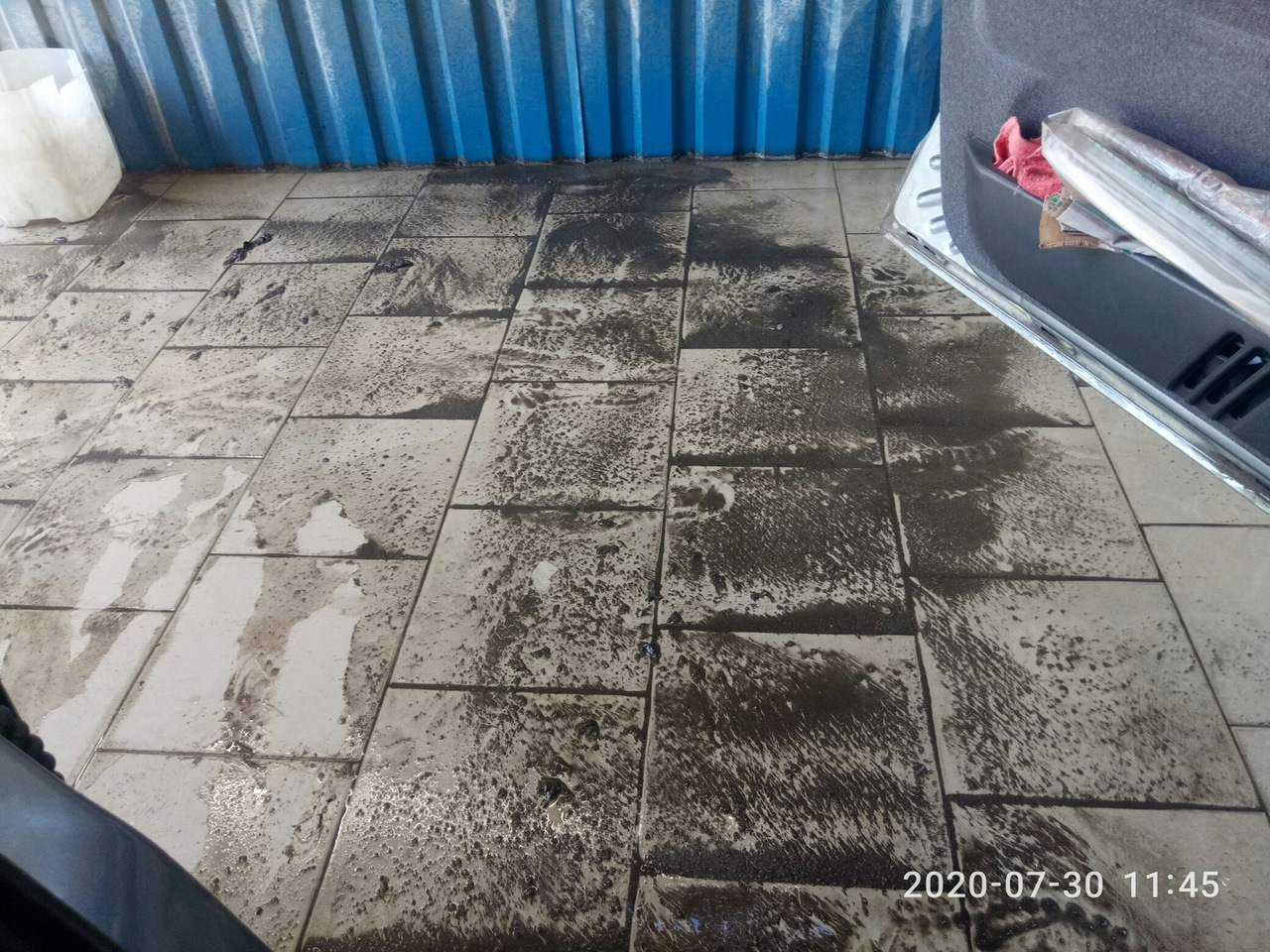

Фото: столько грязи вышло из радиатора двигателя и конденсора при мойке

Способы, от простого к сложному:

1. Пар без разбора. Самый щадящий первый шаг: отпарь, и этого хватит на первый раз, причём большинство делает это на земле, не поднимая машину, хотя изнутри прочистить тоже нужно.
2. Диагностика «на просвет». Проверить, есть ли смысл мыть без разбора: снять защиту и посветить фонариком со стороны двигателя в сливные окошки диффузора — если свет виден, радиаторы ещё продуваются.
3. Со снятием кассеты. Даёт результат, но требует стравить фреон. Порядок описан подробно: слить ОЖ через красный краник внизу радиатора, стравить давление в контуре кондиционера через ниппель, открутить магистрали конденсора и заткнуть их, отсоединить патрубки и разъём вентилятора, подставить домкрат и опустить пакет вниз. Уплотнительные кольца конденсора нужно приготовить заранее: для кузовов до 378236 — два одинаковых 6848760, после — разные 999267 и 988845.

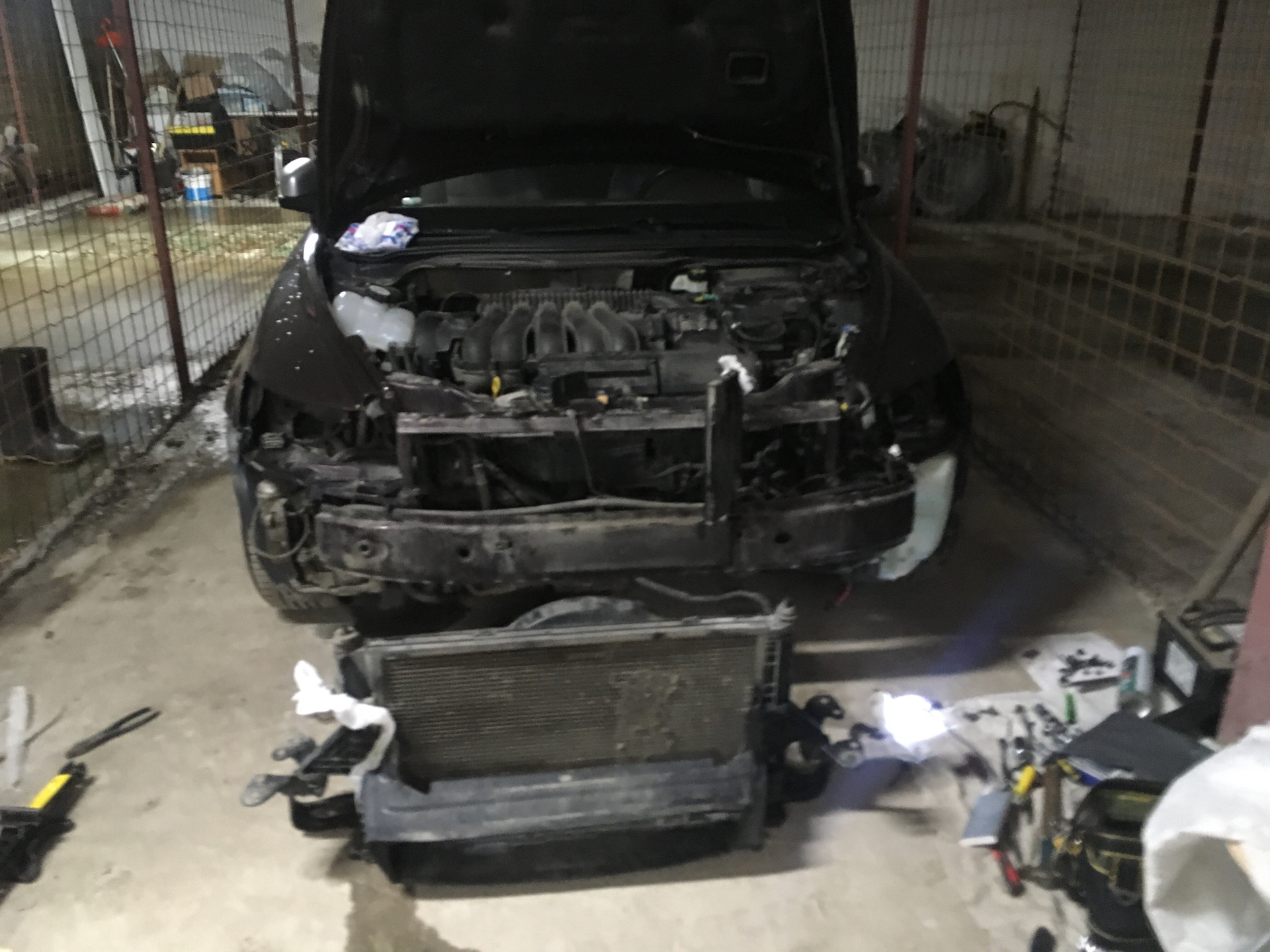

Фото: кассета радиаторов снята: до неё добираются только после демонтажа бампера и фар

Осторожно: Мойка керхером под большим давлением легко заминает соты, и тогда радиатор на выброс. Мелкие камни и гранитная крошка керхером не вымываются — их выдувают сжатым воздухом.

Периодичность. Клубный ориентир — раз в год-два; в бортжурналах встречается и формулировка «всем вольвоводам предписана мойка пакета радиаторов раз в 2–3 года». Разумно совмещать её с ревизией зазора между кожухом и радиатором.

Радиатор кондиционера: менять сразу или ждать течи

Спор без единого ответа. За превентивную замену: если нижние соты стёрты в труху, скоро начнутся перепады температур и будет весело — он уже может подтекать. Против: замятые нижние соты есть практически у всех, особенно без защитной сетки, и сами по себе течи не означают — зачем менять то, что работает. Компромисс, который называют обе стороны: поставить защитную сетку перед пакетом и заменить копеечный клапан кондиционера профилактически, а работу заслонок проверить через VIDA.

Отдельно про цену вопроса: 9 тысяч ₽ за работу по замене радиатора (снятие бампера, кассеты, откачка и закачка фреона) в клубе считают примерно нормальной ценой, хотя сам владелец в итоге сделал всё сам.

Вентилятор: три типа отказа

Не крутится вообще. Самая частая механическая причина — щётки: стираются примерно к 200 000 км. Промежуточный вариант — залипание от грязи: после ТО вентилятор не работал, но после нескольких запусков заработал — щётки залипли от грязи. Вторая причина — блок управления, встроенный в вентилятор: у владельца S40 при разборке блока обнаружилось, что один конденсатор просто отвалился с ножек, и припайка вернула узел к жизни.

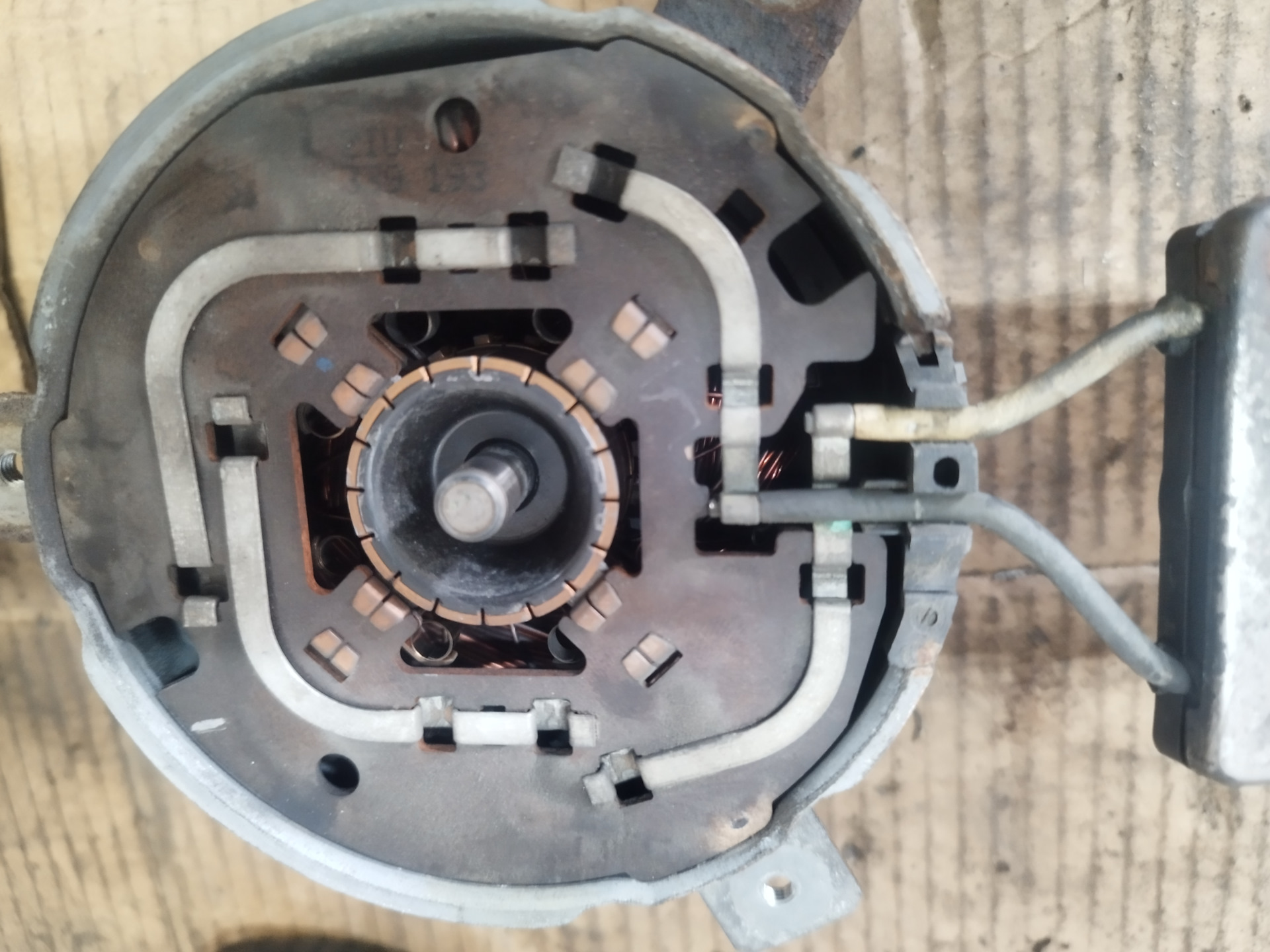

Фото: внутри мотора вентилятора: щётки и коллектор в грязи — типичная причина отказа

Не выключается. Штатное поведение — работа после остановки двигателя в жару, это норма. Ненормально, когда он молотит по 5–50 минут независимо от погоды и включается хаотично. На 1.6 описан устойчивый сценарий: включается при 90–98 °C и не выключается, даже когда мотор остыл до 82 — останавливается только при выключении зажигания. У другого владельца та же проблема решилась заменой: был неисправен блок управления вентилятором, поменял вместе с вентилятором в сборе.

Работает «как дурной» на ходу. Слышно даже в движении; на 1.6 версия такая: управление вентилятором там, похоже, не по LIN-шине, так что дело может быть в проводке или блоке.

Как проверить вентилятор без сканера

• Принудительный запуск. Через VIDA — если запускается, дело в датчике; если нет — проводка или сам вентилятор.
• Подать питание напрямую. Универсальный тест: если при питании напрямую реакции нет или она неоднозначная — вскрываем блок, смотрим и меняем в сборе.
• Через кондиционер. При включении кондиционера вентилятор должен запускаться сразу — этим и ловят неисправность: у владельца S40 вентилятор не включался, хотя ошибок не было, и обнаружилось это только при проверке давления в контуре. Косвенный признак того же: не работает вентилятор, и это выясняется, только когда включаешь кондиционер.
• Ошибок может не быть. Важная поправка к диагностике: видел два примера, когда ошибка появлялась, только когда двигатель уже встал колом.

Что покупать

Ходовой аналог — NRF 47412, цена от 15,5 до 25 тысяч ₽ в зависимости от года и поставщика; опыт эксплуатации в клубе — 2–3 года без нареканий. Б/у — сомнительная экономия: б/у будет от 10 тысяч, при этом в состоянии пережёванного кала просят 15–20, а б/у вообще лотерея в чистом виде. Заводская процедура снятия — в VIDA «Вентилятор охлаждения двигателя (FC)».

Как снять. Порядок для 2.4: открутить подушку двигателя, отодвинуть двигатель, вытащить корпус воздушного фильтра и блок управления двигателем — после этого вентилятор откручивается и вынимается. Практическое дополнение от того, кто это делал: сначала вытаскивается полностью правая часть, затем левая — места хватает.

Температура в жару: где норма, а где нет

Полезные ориентиры, чтобы не путать нормальную работу с перегревом.

• Порог движения стрелки. С середины стрелка начинает двигаться со 103–105 °C — то есть до этого момента приборка ничего не покажет.
• Точка кипения под давлением. При исправной системе антифриз кипит около 122 °C — за счёт давления 145 кПа, которое держит клапан крышки бачка.
• Реальные цифры на трассе в жару. С «холодным» термостатом при +34 на трассе 94–99 °C, а на затяжном подъёме на скорости 200 — 102; при +32 — 87.
• Забитые радиаторы + кондиционер. Сочетание, которое стабильно даёт скачок: стрелка пошла вверх, когда сдуру включил кондиционер на полную на забитых радиаторах. Крайний случай, описанный в клубе, — 110 °C на подъёмах при +36 из-за забитого радиатора кондиционера.

Если температура растёт только на скорости выше 80 км/ч и падает при сбросе — это отдельный, редкий и плохо диагностируемый сценарий. У владельца S40 T5 с таким симптомом проверили термостат, ВКГ и прокладку ГБЦ, помпа менялась за 7000 км до этого, а два специализированных сервиса причину так и не нашли. Рабочая версия в таких случаях — разрушение крыльчатки помпы.

Защитная сетка: спор с замером

Тема, где в клубе есть и замер, и контрпример.

Против сетки: участник, замерявший температуру впуска с сеткой и без в один день на одном участке (третья передача, с 1500 оборотов, до отсечки), получил разницу почти 10 °C, а на BMW X1 в схожей ситуации демонтаж сетки снизил температуру и дал стабильность на трассе. Вывод сторонников: сетка — зло, словить перегрев проще простого.

За сетку: на атмосферных моторах эффект не критичен — без турбо это не так важно, и есть живой контрпример: хилый атмосферник 15 лет ездит с сеткой и по трассе тоже. Плюс сетка реально защищает пакет: без неё на 2.4 достаточно одной поездки, чтобы пробить радиатор камнем.

Разумный компромисс, который следует из обеих позиций: на атмосферных 1.6/2.0/2.4 сетка допустима при регулярной мойке пакета; на турбо от неё лучше отказаться или ставить с крупной ячейкой. Подробнее про тюнинг охлаждения — толстые радиаторы, маслорадиаторы от дизеля и R/S — будет отдельный материал.
