Панель комфорта (включая модуль системы управления микроклиматом (CCM)), замена

Подготовка

Примечание: Прежде чем заменять модуль управления, считайте данные с модуля управления. Это производится через связь VIDA. После замены модуля управления, в новый модуль управления должны быть запрограммированы соответствующие параметры.

Замена панели среды приборной панели

Выключите зажигание.Выньте ключ.

Примечание: Ключ следует вынуть, чтобы зажигание не было включено по ошибке.

V70

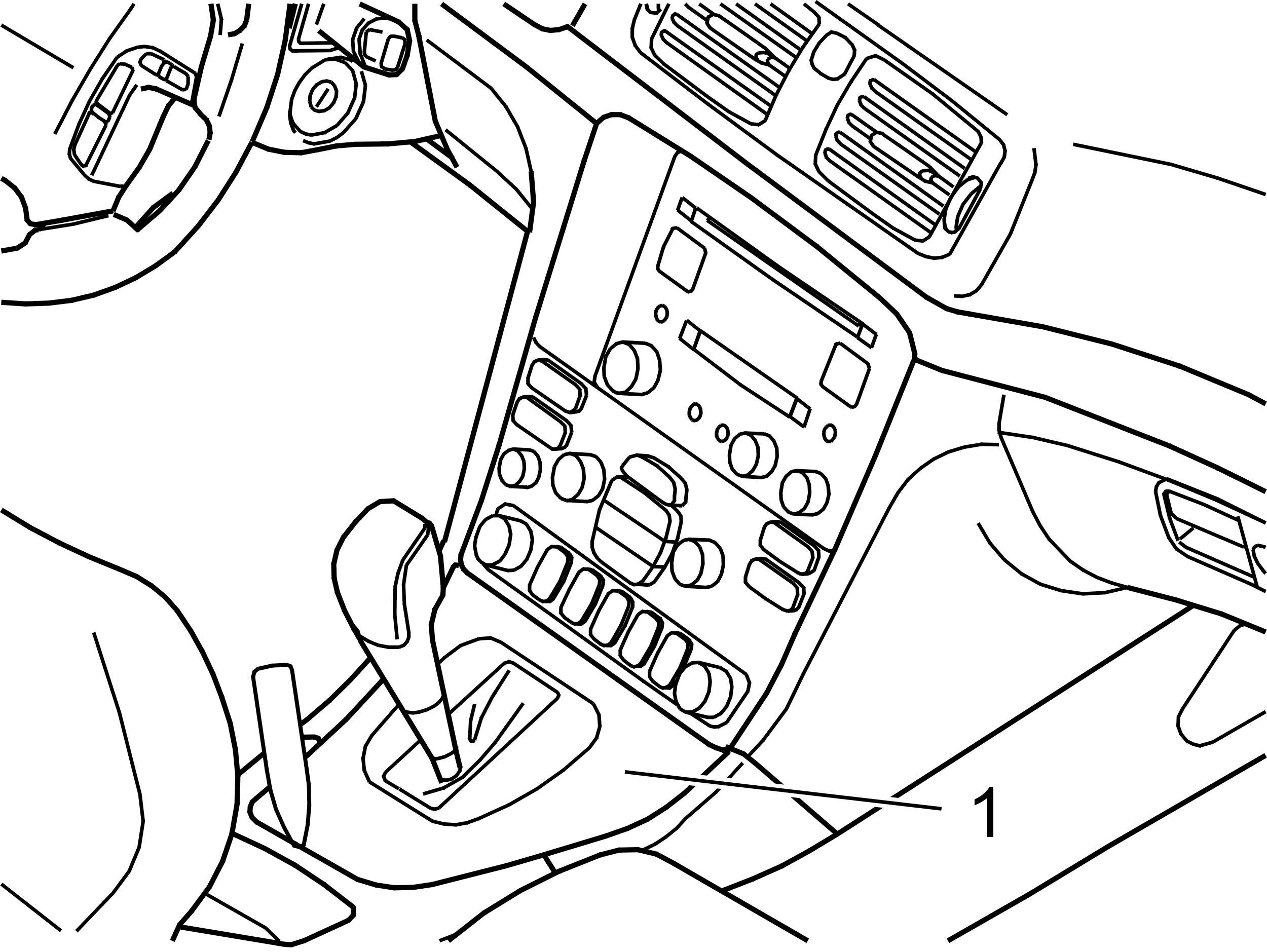

В V70 имеется держатель авторучки над панелью переключателя передач. Снимите. См. Держатель для ручки.Снимите панель (1) над переключателем передач:С помощью инструмента для уплотнения осторожно отожмите сзади.

S80

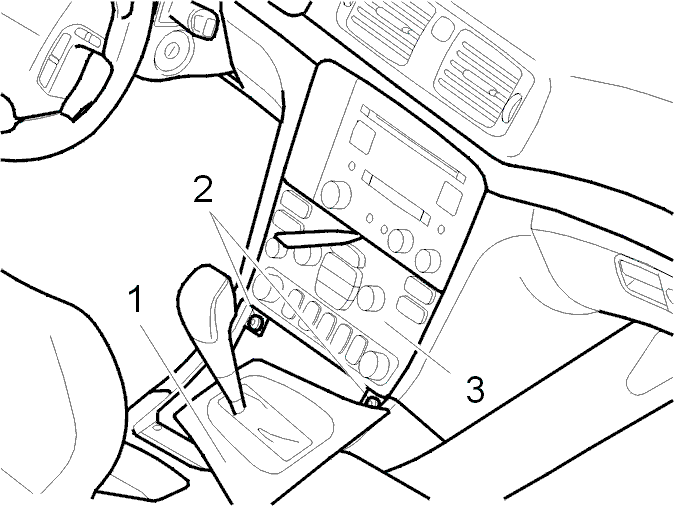

Снимите панель (1) над переключателем передач:С помощью инструмента для уплотнения осторожно отожмите сзади.

Снимите:

• два винта (2) на нижнем крае панели
• панель (3).

Примечание: Компонент магнитолы и панель комфорта являются дополнительными компонентами и крепятся у соединения при помощи крюкообразных креплений.

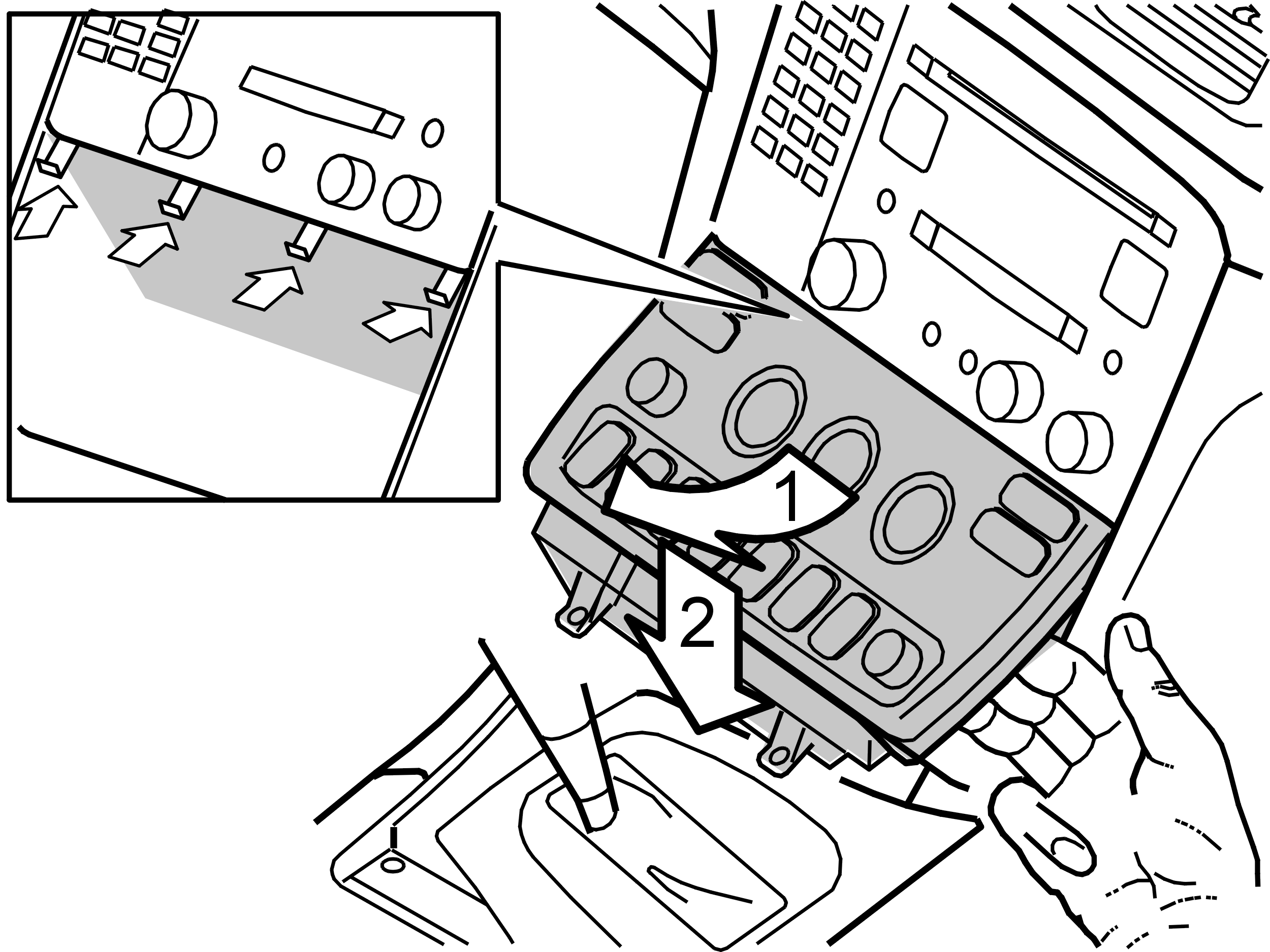

Подсказка: Чтобы облегчить снятие: Отведите панель среды на приборной панели наружу так, чтобы между центральной консолью и панелью среды на приборной панели стало возможно вставить два пальца.

Под тем же углом оттяните панель среды приборной панели вниз.

Примечание: Если какие-нибудь внешние крюки ломаются, это следует “отремонтировать”.

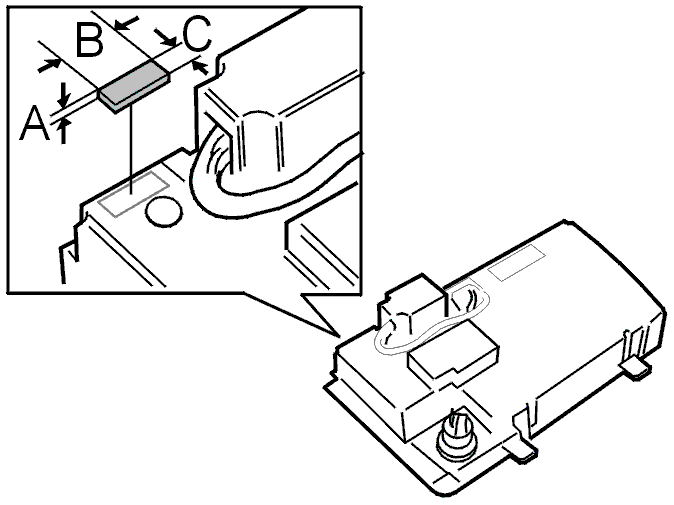

Прикрепите компонент толщиной 3,5 мм с размером 20 Х 20 мм к обратной стороне панели комфорта. Используйте двухстороннюю липкую ленту.

Зафиксируйте обратную сторону компонента двухсторонней липкой лентой, чтобы создать прочное закрепление при повторной установке к центральной консоли.

Примечание: После того, как ключ вынут: Подождите 3 минуты, прежде чем начать работу.

Примечание: Чтобы можно было снять панель комфорта, переключатель передач должен быть в крайнем заднем положении.

Подсказка: Панель среды приборной панели правильно закреплена. Для ее снятия требуется усилие.

• разъемы.

Выньте панель.

Установите:
В обратном порядке.

Передняя панель, замена

Снятие

• Освободите защелки. Стяните панель
• Панель имеет двухстороннюю липкую ленту. Убедитесь, что все остатки ленты удалены с черной панели.

Установка

• Снимите защитную основу с ленты на панели и вдавите панель на место.

Заказ программного обеспечения

Закажите программное обеспечение согласно таблице ниже.

Завершение

После замены модуля управления, должны быть выполнены следующие операции.

• Перепрограммируйте запрограммированную клиентом информацию
• Проведите саморегулировку крайних положений электродвигателя заслонки
• Выполните дорожное испытание автомобиля. Убедитесь, что функционирование системы управления микроклиматом в порядке
• Затем убедитесь, что при проведении замены не было зарегистрировано никаких кодов неисправности.

Информацию о программировании модуля управления, саморегулировке электродвигателя заслонки и cчитывании кодов неисправности можно найти в "Связь VIDA".

Выключатели панели среды на приборной панели

Снимите:

• выключатели. См. Замена выключателей блока управления микроклиматом

Установите:
В обратном порядке.
