Замена выключателей блока управления микроклиматом

Подготовка

• Выключите зажигание
• Снимите панель среды на приборной панели согласно Панель среды на приборной панели (включая модуль системы управле ния микроклиматом (CCM)), замена.

Выключатели, нижний ряд

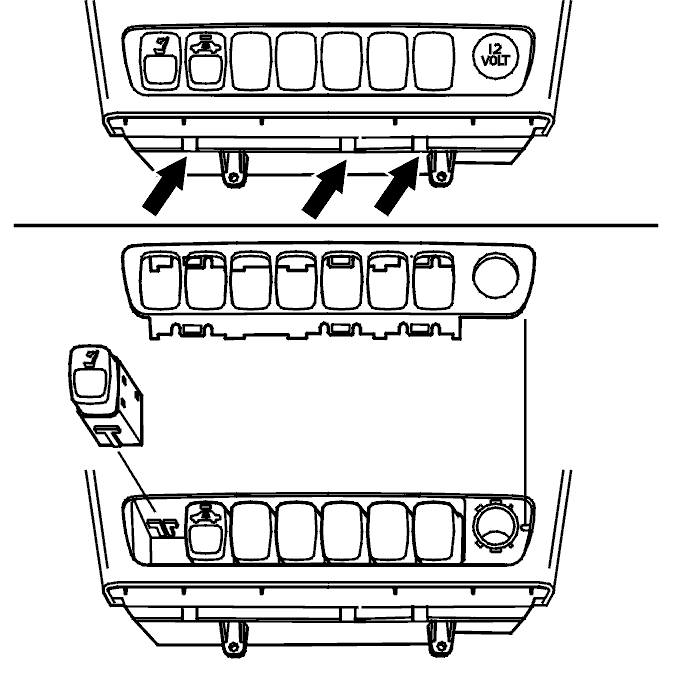

• Высвободите панель, нажав нижние защелки вверх. Смотрите иллюстрацию, верхнюю половину
• Снимите все потайные выключатели (крышки, там где нет выключателя) для того, чтобы легче было снимать выключатели
• Снимите выключатель, осторожно вытянув его наружу. Смотрите иллюстрацию, нижнюю половину.

Выключатели, нижний ряд

В обратном порядке.

Осторожно: Устанавливая выключатель, осторожно нажмите на него сверху вниз. Штырьковые выводы на печатной плате хрупкие.
