Открытие доступа к разъемам в левой части центральной консоли

Применимость

Открытие доступа к разъемам в левой части центральной консоли для автомобилей 940 описано в Замена жгута проводки системы SRS и Замена жгута проводки системы SRS, посредством снятия шумоизоляционной панели со стороны водителя, центральной консоли, боковой панели и т.д.Можно упростить открытие доступа к разъему для отсоединения модуля датчика при поиске неисправности следующим образом. Используйте этот метод в первую очередь.

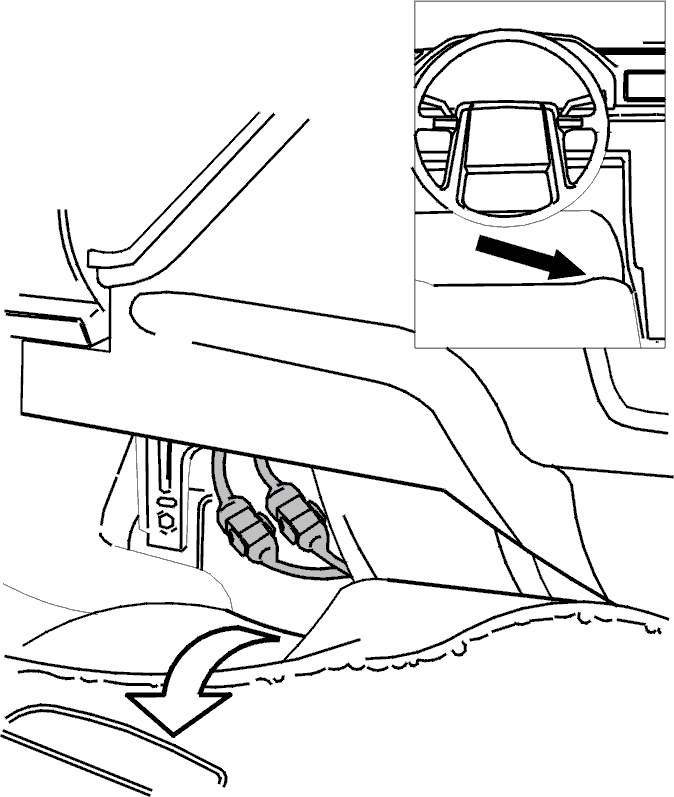

• Отверните напольное покрытие рядом с левой боковой панелью центральной консоли. См. рисунок.
• Теперь доступны разъемы провода воспламенения системы SRS для модуля в рулевом колесе и модуля на стороне пассажира.

Если недоступны разъемы под боковой панелью,Замена жгута проводки системы SRS должны быть выполнены.
