Замена жгута проводки системы SRS (1993, 1994)

Подготовка

• Выключите зажигание.
• Отсоедините отрицательный провод от аккумуляторной батареи

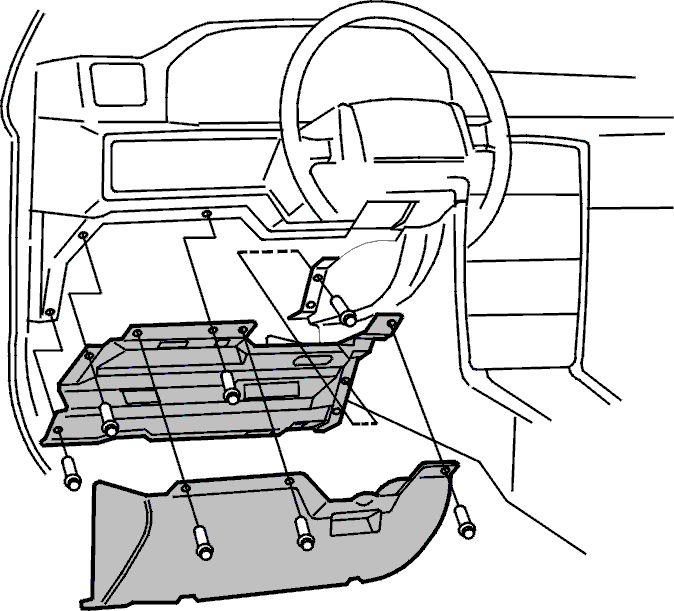

Снимите шумоизоляционную панель со стороны водителя

• Снимите шумоизоляционную панель и коленный буфер

Снимите пепельницу, прикуриватель и вещевой ящик

• Снимите пепельницу и держатель, отжав защелку под пепельницей
• Снимите прикуриватель и крышку
• Снимите вещевой ящик (2 винта за панелью)

Снимите лоток магнитолы

• Снимите магнитолу
• Снимите лоток магнитолы, отжав дальнюю стенку вперед и вывернув винт

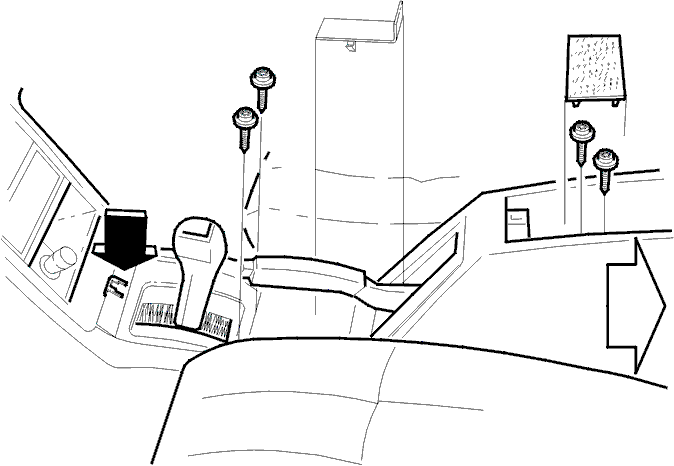

Снимите центральную консоль

• Снимите заглушку под рычагом стояночного тормоза
• Выверните четыре винта крепления центральной консоли
• Снимите скобу в передней части центральной консоли
• Потяните центральную консоль назад и снимите ее

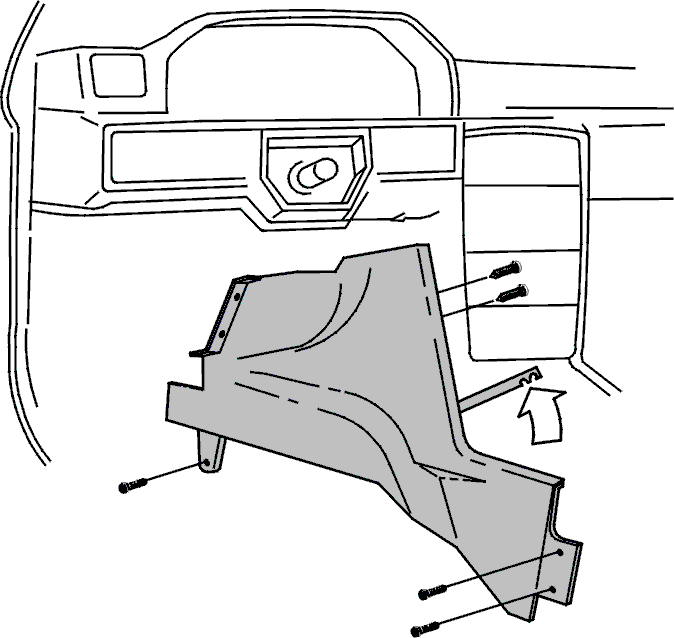

Снимите левую боковую панель

• Отверните переднюю часть коврового покрытия слева
• Поднимите стойку между панелями
• Выверните три винта снаружи боковой панели
• Выверните два винта внутри лотка магнитолы

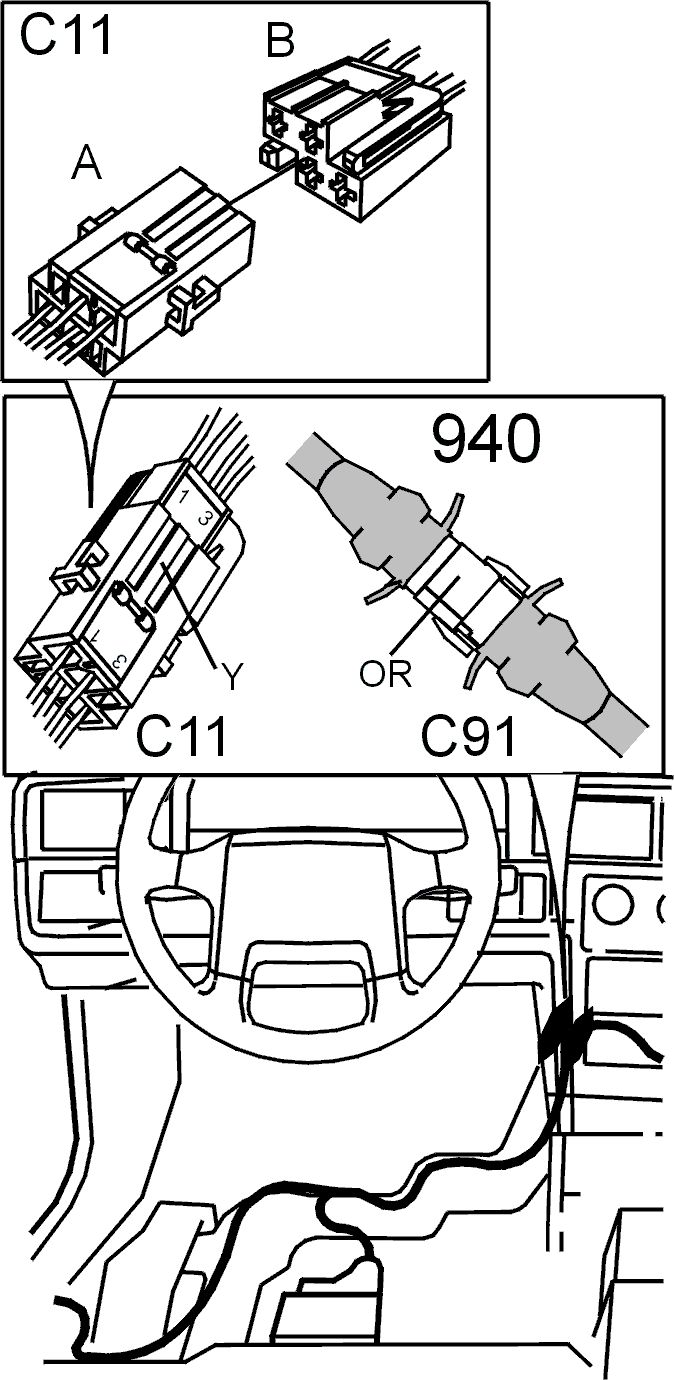

Разъедините разъемы в передней левой части центральной консоли

• Разъедините разъемы в левой части центральной консоли. Разъем C91 (оранжевый) и разъем C11 (желтый)

Снимите передние сиденья

• Отсоедините разъемы передних сидений (под передней частью каждого из сидений).
• Снимите оба передних сиденья (выверните винты крепления направляющих к полу) и уберите их

Откройте доступ к натяжителю ремня безопасности и отсоедините разъем

• Снимите внутренние панели стоек В со стороны пассажира и водителя
• Снимите накладки порогов со стороны пассажира и водителя

• Разъедините разъемы на обоих натяжителях ремней безопасности.

Отсоедините разъем от модуля датчика

• Отверните переднюю часть коврового покрытия слева и справа
• Отсоедините разъем от модуля датчика

Примечание: Нельзя касаться контактных штырьков модуля датчика. Существует опасность электростатического разряда.

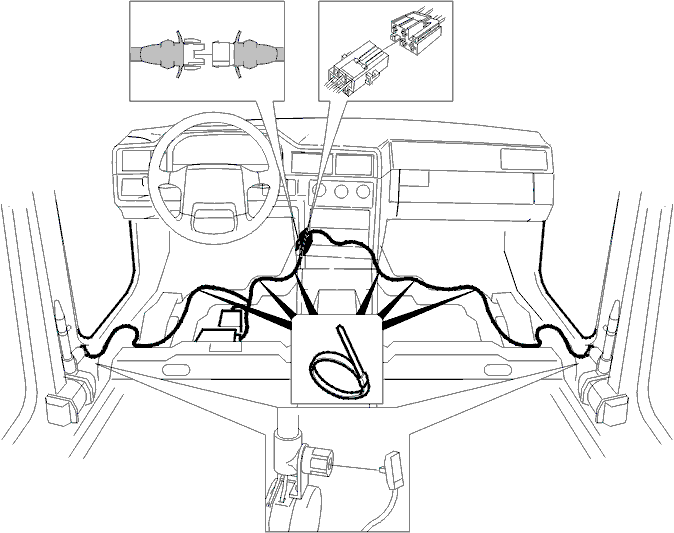

Снимите проводку системы SRS

Освободите проводку системы SRS от жгута проводки на полу

• Освободите ее от ленточных хомутов на полу.
• Разрежьте ленточные хомуты

Установите новую проводку системы SRS:

• Замените ленточные хомуты
• Поставьте проводку системы SRS и другую проводку в установленные ленточные хомуты

Подключите новую проводку системы SRS ко всем разъемам в обратном порядке согласно Отсоедините разъем от модуля датчика, Откройте доступ к натяжителю ремня безопасности
и отсоедините разъем и Разъедините разъемы в передней левой части
центральной консоли:

• Разъем модуля датчика
• Разъемы обоих натяжителей ремней безопасности
• Разъем C91 (оранжевый) и разъем C11 (желтый) в левой части центральной консоли

Установите:

• Переднюю часть коврового покрытия слева и справа
• Внутренние панели стоек В со стороны пассажира и водителя и накладки порогов
• Оба передних сиденья (затяните винты крепления направляющих к полу)
• Разъемы передних сидений (под передней частью каждого из сидений)
• Центральную консоль и левую боковую панель
• Лоток магнитолы, вещевой ящик, прикуриватель и пепельницу
• Шумоизоляционную панель со стороны водителя
