Освещение пассажирского салона

Замена ламп

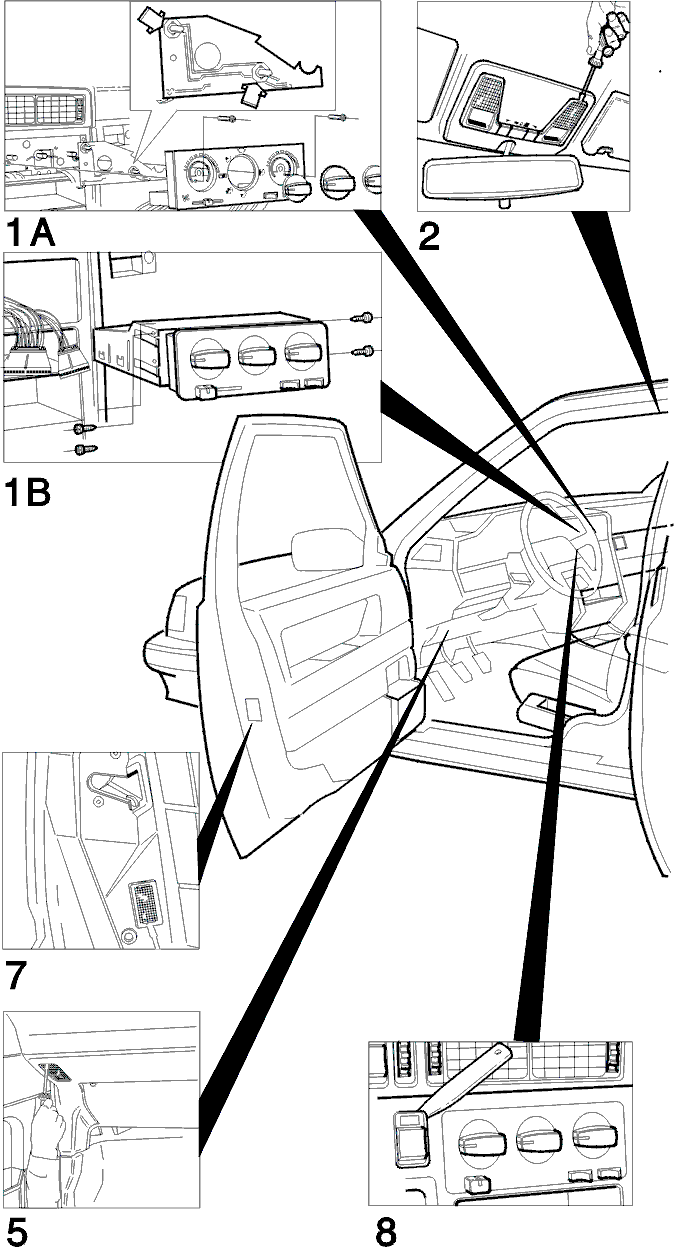

Типы ламп приведены в разделе "Технические характеристики".Лампы.1A) и 1B) Смотрите операции Замена лампы блока кондиционера и Панели управления (модели ECC):.2) Снимите стекло светильника с помощью плоской отвертки.3) Для того, чтобы снять стекло светильника, вставьте под край плоскую отвертку и поверните ее.4) Отделите корпус светильника с помощью плоской отвертки.5) Снимите корпус светильника с помощью плоской отвертки.

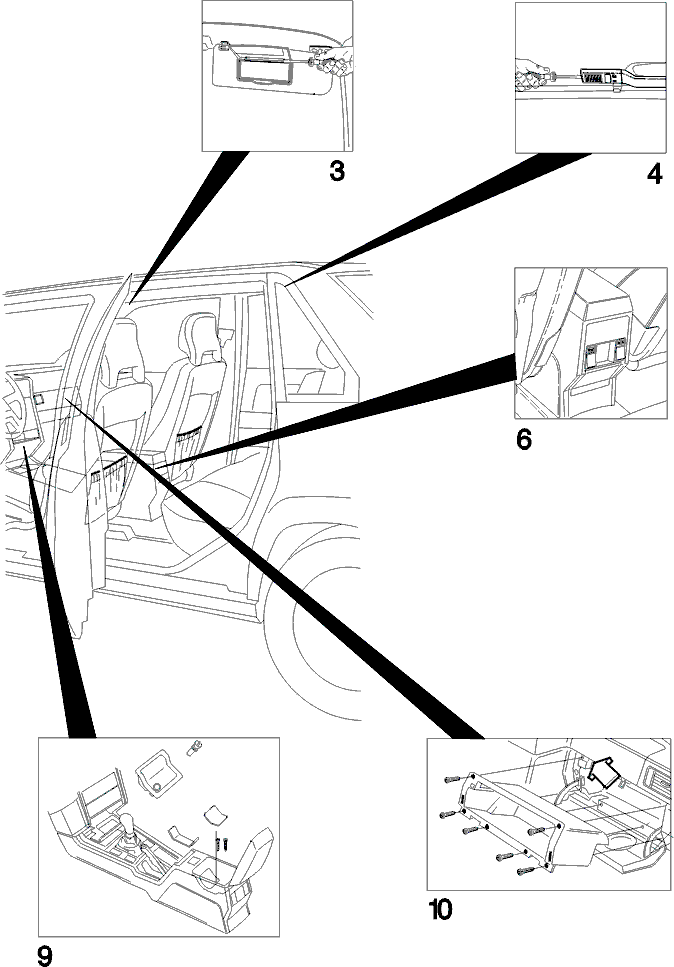

6) Снимите пепельницу и вытолкните всю панель вниз и наружу для получения доступа к верхнему краю. Потяните панель назад до освобождения защелок и затем осторожно поверните панель в сторону, чтобы можно было отделить лампу от патрона. Замените лампу и установите панель на место, сначала вставьте нижнюю часть, затем верхнюю. Установите на место пепельницу.Смотрите также операции: LAZ1 - LAZ2Замена переключателя панели задней пепельницы.7)Передняя дверь: Вытащите корпус светильника, для чего подцепите его плоской отверткой, и откройте корпус, слегка повернув патрон лампы. Вытащите лампу по прямой линии и замените ее.Выполните сборку в обратной последовательности.Задняя дверь: Отделите стекло светильника с помощью плоской отвертки. Вытащите лампу по прямой линии и замените ее.Выполните сборку в обратной последовательности.8) Смотрите операцию Замена переключателей приборной панели и центральной консоли.9) Смотрите операции Замена лампы индикатора автоматической
коробки передач, и Замена модуля прикуривателя.10) Смотрите операцию Замена лампы подсветки перчаточного ящика.

Замена лампы блока кондиционера

Панель управления (модели без ECC):

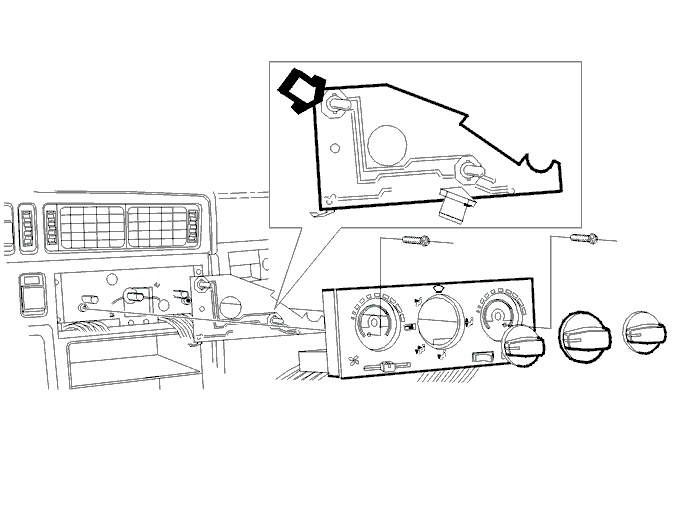

• Снимите три ручки управления.
• Используйте ленту для защиты ручек и снимите их по прямой линии.
• Отвинтите два винта панели.
• Снимите радиоприемник, если он установлен, и просуньте руку на разъемы под ним. Вытолкните панель вперед.
• Снимите панель.
• Осторожно отделите крючки крепления печатной платы с лампами и вытащите печатную плату.
• Лампа и патрон являются единым узлом и не могут заменяться по отдельности. В качестве запасной части поставляется только вся печатная плата. Смотрите раздел "Технические характеристики".Лампы.
• Осторожно вдавите печатную плату на место. Убедитесь, что крючки зацепились и удерживают печатную плату.
• Убедитесь, что лампы работают.
• Выполните сборку в обратной последовательности. Не затягивайте винты слишком сильно.

Панели управления (модели ECC):

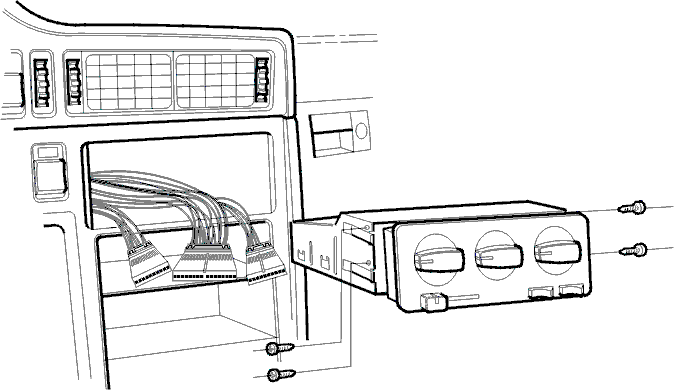

• Вытащите радиоприемник, если он установлен, нажмите на защелку внизу блока и одновременно с этим вытолкните блок.
• Отсоедините разъемы в задней части.
• Отвинтите четыре винта крепления передней панели.
• Осторожно снимите переднюю панель и отделите патрон лампы за счет его легкого поворачивания. Имеется три лампы. Для выполнения работы удобно воспользоваться длинными загнутыми плоскогубцами.
• Замените лампу.
• Выполните сборку в обратной последовательности. Не затягивайте винты слишком сильно
• Убедитесь, что лампы горят.

Замена лампы подсветки перчаточного ящика

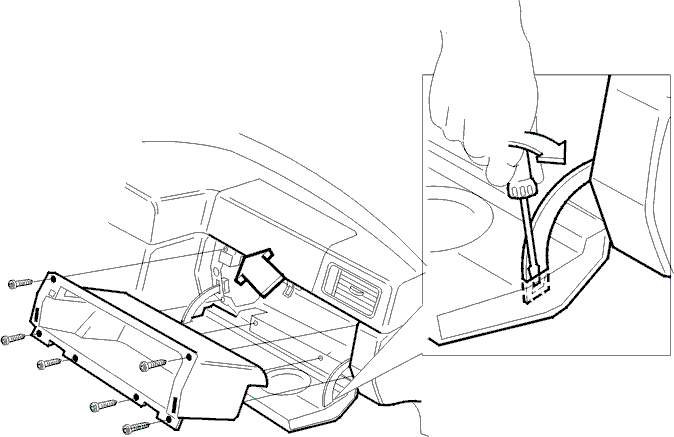

• Откройте перчаточный ящик и отделите фиксирующий рычаги, как показано на рисунке.
• Вытащите все содержимое перчаточного ящика и отвинтите 6 винтов. Осторожно вытащите перчаточный ящик.
• Снимите черную втулку рассеивателя с патрона лампы.
• Вытащите перегоревшую лампу. Поверните на четверть оборота байонетный патрон.
• Вставьте новую лампу. Она должна загораться сразу же при открывании перчаточного ящика. Если лампа не загорается, то проверьте патрон и выключатель. Замените в случае неисправности.
• Выполните сборку в обратной последовательности. Убедитесь, что отверстие втулки рассеивателя направлено к окну перчаточного ящика. Не затягивайте винты слишком сильно, так как пластик может потрескаться. Вдавите фиксирующие рычаги до их правильного зацепления.

Замена лампы индикатора автоматической коробки передач,

Зажигание выключено.Ручной тормоз включен.

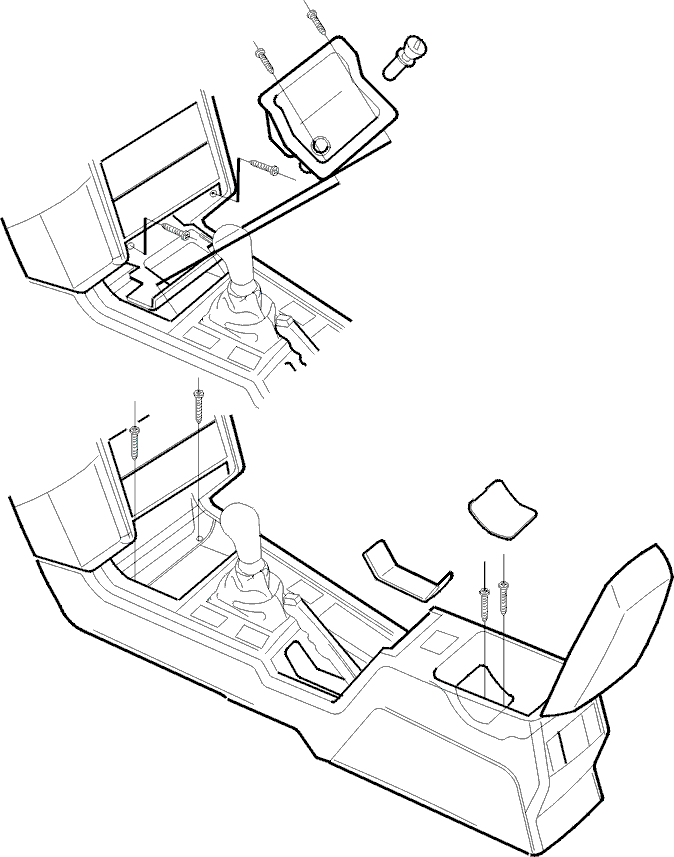

• Снимите пепельницу (2 винта TORX) и отсек прикуривателя (2 винта TORX), а также туннельную консоль в соответствии с операциями LBA1 - LBA3. Замена выключателя стеклоподъемника.

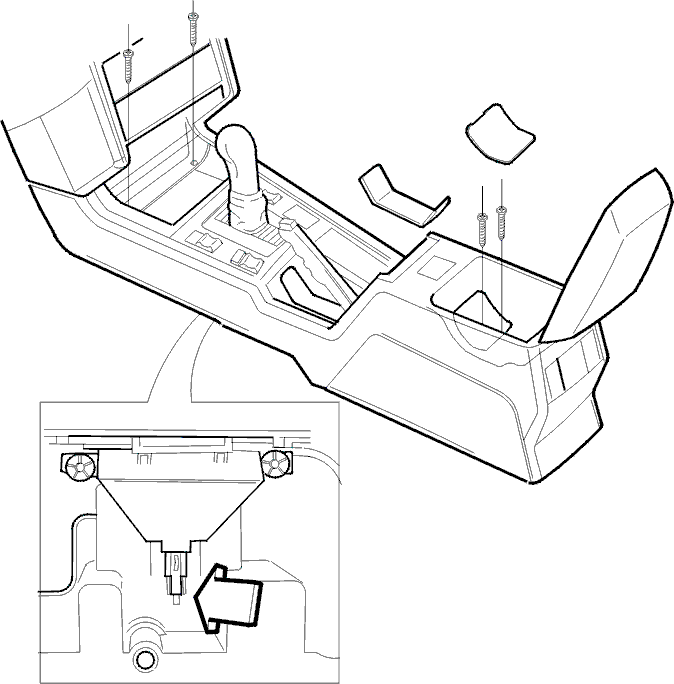

• Потяните патрон лампы с боковой стороны переключателя передач вниз и отделите контакты. Типы ламп приведены в разделе "Технические характеристики". Лампа и патрон являются единым блоком и не могут разъединяться.Лампы
• Замените лампу.
• Установите патрон.
• Установите туннельную консоль. Проявляйте осторожность, чтобы не допустить растрескивания.
• Подключите разъемы.
• Проверьте.
• Привинтите туннельную консоль на место и установите крышку в соответствии с LBA7 - LBA8.Замена выключателя стеклоподъемника.
• Установите и затяните отсек прикуривателя и отсек пепельницы.
