Осушитель расширительного бачка, замена (B5254T2, B5254T9, B6294T)

Слив охлаждающей жидкости и снятие компонентов

Внимание: Следуйте правилам техники безопасности при работе с системами кондиционирования воздуха. См.: Хладагент, правила техники безопасности.

Примечание: Сначала прочитайте инструкции, касающиеся медленных и быстрых утечек. См. Масло, система кондиционирования, заполнение.

Примечание: При выполнении работ в системе управления микроклиматом, всегда закрывайте заглушками трубки и соединители.

Слейте хладагент из системы. См. Хладагент, слив.

Снятие воздухоотражателя

Снимите воздухоотражатель.

Снятие противозаносной пластины

Поднимите автомобиль.Выверните 6 винтов.Поднимите и сдвиньте брызговик вперед.

Примечание: На верхнем креплении пластины имеется направляющая втулка. Ее следует слегка приподнять таким образом, чтобы панель можно было сдвинуть вперед.

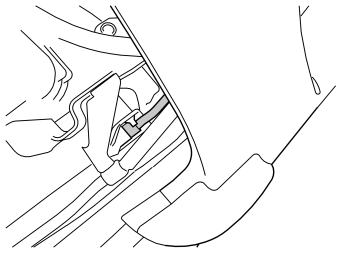

Снятие датчика давления

Снимите:

• правый соединительный болт трубки А/С, 1 шт.
• контактный разъем на датчик давления
• датчик давления.

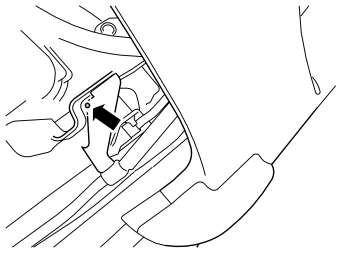

Снимите нижний болт, 1 шт., удерживающий осушитель на месте.

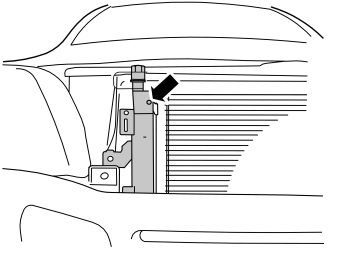

Опустите автомобиль.Снимите правый верхний крепежный винт, 1 шт., расположенный на задней стороне конденсатора.

Снятие осушителя расширительного бачка

Снимите:

• правый верхний крепежный винт, 1 шт. конденсатора
• осушитель: попеременно тянуть вверх и осторожно перемещать в поперечном направлении по ширине автомобиля.

Примечание: Если фильтр осушителя застрял, его можно осторожно вытащить из присоединительного элемента/нижнего крепления на конденсаторе с помощью отвертки.

Установка на место осушителя и компонентов

Залейте компрессорное масло в осушитель согласно: Масло, система кондиционирования, заполнение.

Примечание: Всегда используйте новые уплотнительные кольца, смазанные компрессорным маслом.

Установите:

• осушитель, вдавив его на место и закрепив верхний болт на сервисном клапане, 1 шт. согласно: Момент затяжки и затяните
• верхний правый крепежный винт, 1 шт. M6. стопорная жидкость арт. 1161075 и затяните согласно: Момент затяжки

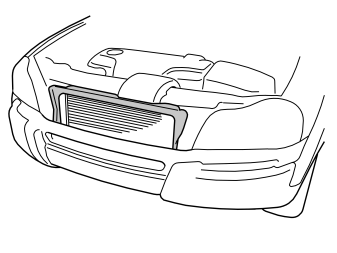

• воздухоотражатель вокруг конденсатора.

Поднимите автомобиль.

Установите:

• нижний крепежный болт осушителя согласно: Момент затяжки
• датчик давления. См.: Момент затяжки
• разъем
• трубку А/С с болтом М6, 1 шт. и затяните.

Заполнение хладагентом и поиск утечек

Выполните вакуумную откачку системы кондиционирования. См.: Вакуумная откачка.Заполните систему. См.: Хладагент, заполнение.Проверьте герметичность системы. См.: Поиск утечек, флюоресцентный реагент для поиска неисправности / ультрафиолетовая лампа или: Поиск утечек, флюоресцентный реагент для поиска неисправности / ультрафиолетовая лампа.

Установка противозаносной пластины

Установите и затяните по диагонали 6 винтов M10.
