Осмотр надувной подушки SIPS

После несильного бокового удара, не вызвавшего срабатывание надувной подушки SIPS, необходимо произвести ее осмотр.

Заблокируйте надувную подушку SIPS:

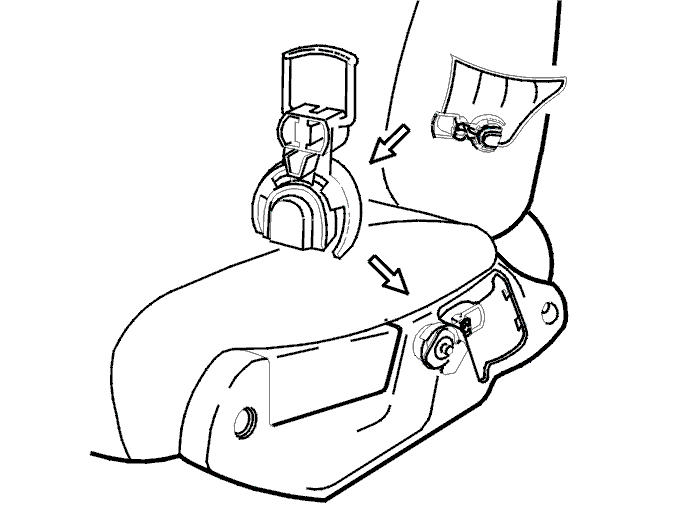

Снимите крышку.Снимите предохранительное устройство с держателя на внутренней стороне крышки.Установите устройство для безопасной транспортировки на модуль датчика.Снимите панель управления или вещевой лоток сиденья.

Осмотрите систему надувной подушки SIPS

Осмотрите контур воспламенения

Произведите осмотр видимой части контура воспламенения на сиденье.

При наличии видимых повреждений защитной оболочки контура воспламенения: Снимите оболочку и убедитесь в отсутствии повреждений трубок воспламенения.

Осмотрите модуля датчика:Снимите модуль датчика, см. операцию Замена надувной подушки SIPS в переднем сиденье.Снимите устройство для безопасной транспортировки с модуля датчика.Будьте осторожны с разблокированной надувной подушкой SIPS! Не подвергайте модуль датчика воздействию внешней нагрузки.Алюминиевый колпачок модуля датчика не должен быть расплющен или вдавлен.Измерьте высоту модуля датчика как показано на рисунке. Высота должна составлять не менее27,0 мм(1,06 дюйма).Установите предохранительное устройство на модуль датчика.

Если надувная подушка SIPS в порядке: Установите в обратном порядке.

Если надувная подушка SIPS имеет дефекты: Замените надувную подушку SIPS в сборе на новую согласно главе Замена надувной подушки SIPS в переднем сиденье.

Проверьте целостность и правильность монтажа блока SIPS под панелью двери.
