Замена надувной подушки SIPS в переднем сиденье

Блокирование надувной подушки SIPS

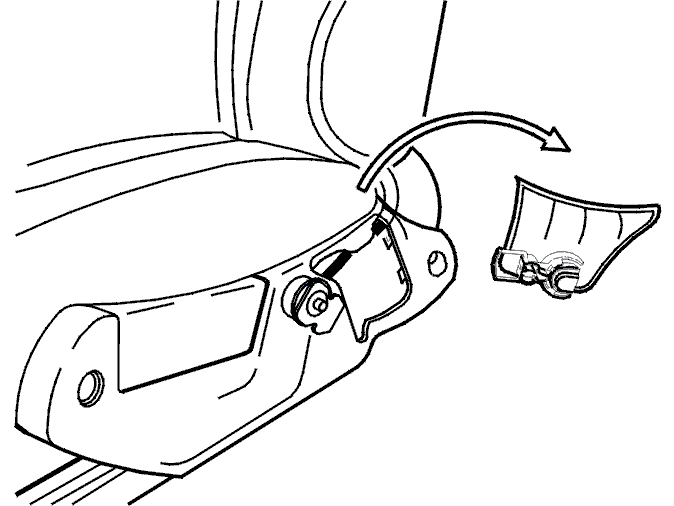

Используйте только оригинальную обивку Volvo.Если надувная подушка SIPS не сработала, необходимо ее заблокировать.Снимите крышку панели управления.

Снимите предохранительное устройство с держателя на внутренней стороне крышки.Установите устройство для безопасной транспортировки на модуль датчика.

Снимите пистоны панели сиденья (белые).

Снимите переднее сиденье

Снимите:

• панель управления или вещевой лоток сиденья. Крепится двумя винтами Torx 25.

• ремень безопасности с крепления сиденья (болт сбоку сиденья).
• панель над передней частью направляющей сиденья.

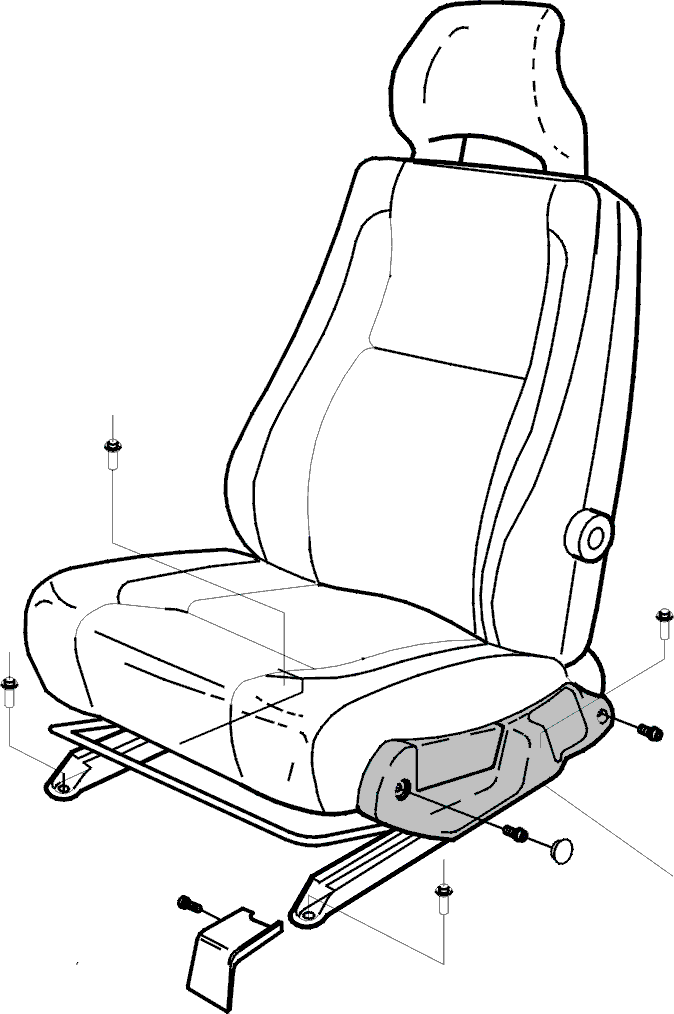

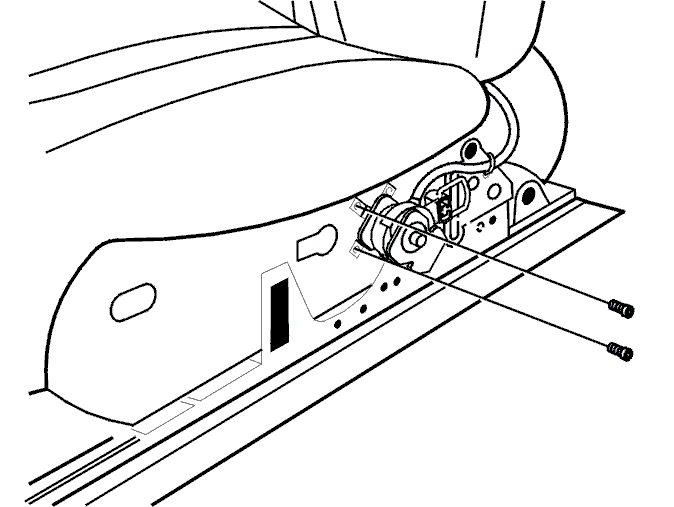

Сдвиньте сиденье в крайнее заднее положение.Снимите крышку над левой направляющей сиденья.Выверните болты в передней части сиденья.Сдвиньте сиденье в крайнее переднее положение.Снимите крышки над направляющими сиденья.Выверните болты в задней части сиденья.Выключите зажигание. Отсоедините отрицательный провод аккумуляторной батареи.Отсоедините разъем у левой направляющей сиденья.Сдвиньте сиденье дальше назад, чтобы освободились его направляющие пальцы.Поднимите сиденье вертикально вверх.Снимите сиденье с автомобиля.Подробное описание замены деталей переднего сиденья приводится в Руководстве по ремонту "Раздел 8 (82-86, 88) Внутренние элементы, внешние элементы 700/900 1982-".

Снимите обивку со спинки сиденья

Снимите:

• ручку регулировки угла наклона спинки сиденья (2). (для сиденья с ручной регулировкой).
• ручку регулировки поясничной опоры (1). Выворачивайте против часовой стрелки до упора. С силой вытяните.

Снимите четыре крепежные скобы у нижнего края обивки сиденья. Используйте кусачки.Стяните обивку вверх до середины спинки сиденья.Снимите две скобы.Отсоедините две резиновые ленты с крючками.Стяните вверх обивку сиденья настолько, чтобы показался модуль надувной подушки SIPS.Подробное описание замены обивки и других деталей переднего сиденья приводится в Руководстве по ремонту "Раздел 8 (82-86, 88) Внутренние элементы, внешние элементы 700/900 1982-".

Примечание: На протяжении выполнения всех указанных операций предохранительное устройство должно находиться на своем месте.

Выньте надувную подушку SIPS из сиденья

Снимите контур воспламененияЗапомните (зарисуйте) трассу контура воспламенения и положение ленточных хомутов.Перережьте ленточные хомуты (2).

Снимите модуль датчика с рамы сиденья

Снимите:

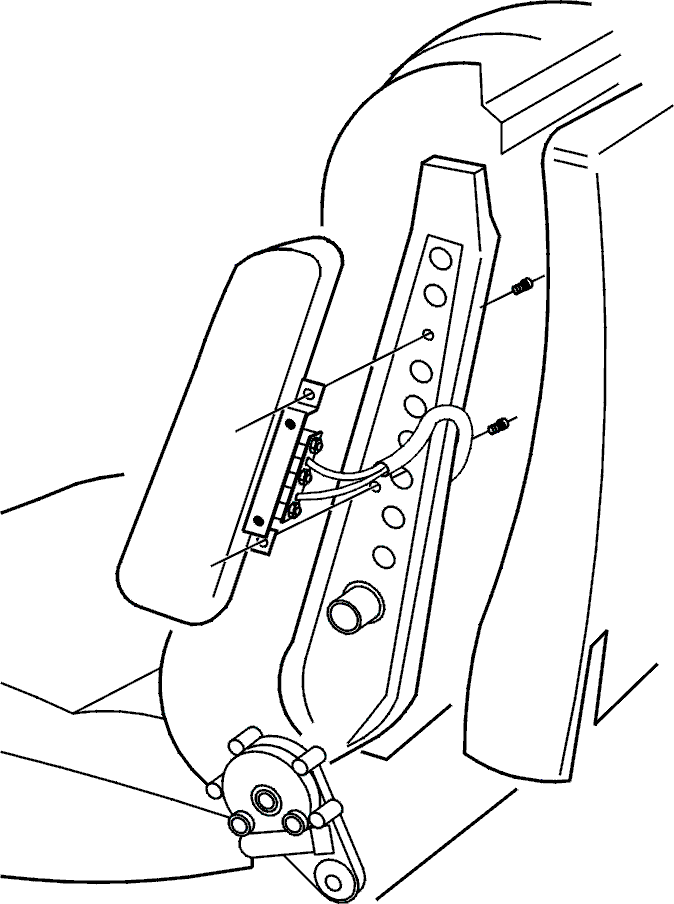

• нажимную пластину и модуль датчика. Два винта Torx 25.
• датчик с нажимной пластины. Один винт Torx 25.

Модуль надувной подушки SIPS

Снимите:

• модуль надувной подушки. Два винта Torx 25.

Примечание: Винты выворачиваются изнутри.

надувную подушку SIPS с сиденья

Снимите систему надувной подушки SIPS (модуль датчика, контур воспламенения и модуль надувной подушки) с сиденья.Установите надувную подушку SIPS в сиденьеУбедитесь, что надувная подушка SIPS заблокирована с помощью предохранительного устройства, закрепленного на модуле датчика.

Примечание: В запасных частях предохранительное устройство закреплено на модуле датчика ленточным хомутом.

Модуль надувной подушки SIPS

Установите:

• модуль датчика на раму спинки сиденья. 2 винта Torx 25.

Если надувная подушка SIPS сработала, необходимо заменить винты крепления модуля надувной подушки на новые.Воспользуйтесь новыми винтами аналогичного типа и размера.Момент затяжки для модуля датчика: 6,0 Н·м

Датчик

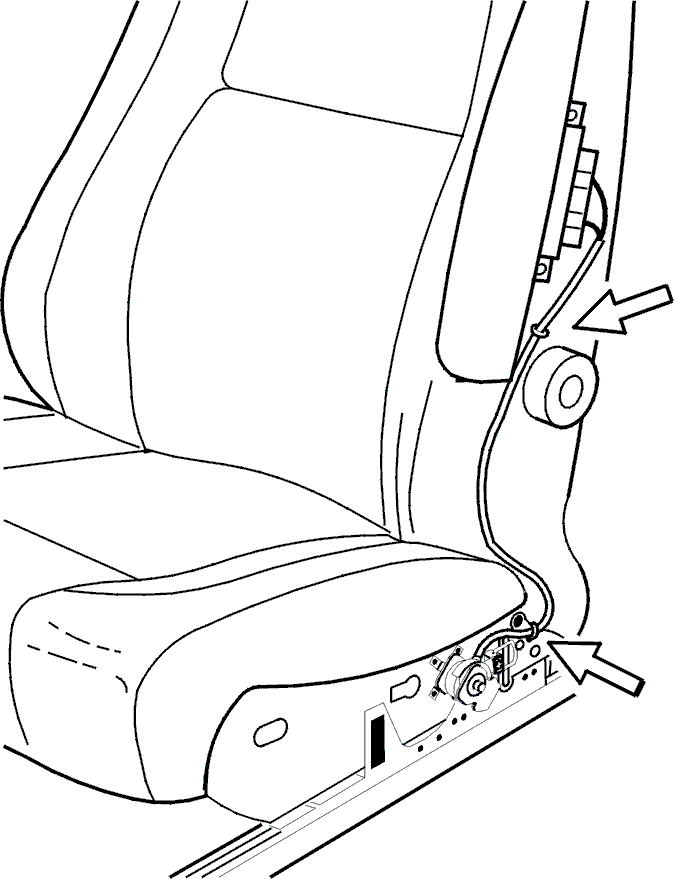

Вставьте датчик между спинкой и рамой сиденья.Поставьте ленточные хомуты (2), как показано на иллюстрации.

Модуль датчика

Перережьте ленточные хомуты предохранительного устройства.Установите:

• модуль датчика на нажимную пластину. (Один винт Taptite макс. 12 мм длины)

Момент затяжки: 6,0 Н·м

• нажимную пластину в сиденье. (2 винта).

Момент затяжки: 4,0 Н·м

Примечание: Важно!В случае ремонта после аварии: Замените нажимную пластину на новую. Проверьте/замените распорный блок в двери. В случае замены при техническом обслуживании: Используйте прежнюю нажимную пластину.

Обивка спинки сиденья

Наденьте обивку в порядке, обратном указанному в Снимите обивку со спинки сиденья.

Натяните обивку вниз до середины спинки сиденья.

Подсоедините две резиновые ленты с крючками.

Поставьте две скобы.

Натяните обивку полностью.

Поставьте четыре крепежные скобы у нижнего края обивки сиденья.

Используйте специальные щипцы, номер детали 1158962-9, для закрепления скоб.

Поставьте ручки регулировки поясничной опоры и угла наклона спинки сиденья (для сиденья с ручной регулировкой).

Примечание: Важно!При замене обивки спинки сиденья допускается использование только оригинальной запасной обивки Volvo или обивки, одобренной Volvo.

Переднее сиденье в автомобиль

Установите сиденье в порядке, обратном описанному в Снимите переднее сиденье.

Установите сиденье в автомобиль.

Подсоедините разъем у левой направляющей сиденья.

Подсоедините отрицательный провод аккумуляторной батареи.

Сдвиньте сиденье в крайнее заднее положение.

Закрепите направляющие сиденья в передней части:

Момент затяжки: 50 Н·м

Сдвиньте сиденье в крайнее переднее положение.

Закрепите направляющие сиденья в задней части:

Момент затяжки: 50 Н·м

Поставьте защитные крышки над направляющими сиденья.

Смонтируйте ремень безопасности в раме сиденья.

Момент затяжки: 30 Н·м

После установки переднего сиденья на своем месте

Поставьте пистоны панели сиденья.

Не забудьте разблокировать надувную подушку SIPS:Установите предохранительное устройство в держатель на внутренней стороне крышки.Поставьте крышку.

Приклейте наклейку с новой датой для левой или правой надувной подушки SIPS.Наклейка располагается на стойке В со стороны водителя.Эта наклейка входит в комплект нового модуля надувной подушки SIPS.

Примечание: Важно!В механических сиденьях нельзя вынимать шплинт в направляющей сиденья, который ограничивает перемещение сиденья назад. Извлечение шплинта приведет к нарушению функционирования надувной подушки SIPS.
