Опора пола багажного отсека/передняя опорная плита, модифицирование

Важная информация

Примечание: Этот метод применим только к 5-местным автомобилям.

При замене опоры пола в багажном отсеке, но не передней опорной плиты, новую, более высокую опору пола в багажном отсеке следует модифицировать. Это же применимо и к передней опорной плите, если она установлена на старой опоре пола в багажном отсеке.

Замена опоры пола в багажном отсеке или передней опорной плиты

Чтобы заменить опору пола багажного отсека, см.:Опора пола багажного отсека, замена.

Чтобы заменить переднюю опорную плиту, поднимите старую опорную плиту. Выполните необходимые изменения на новой плите и установите новую опорную плиту.

Модифицирование опоры для пола багажного отсека

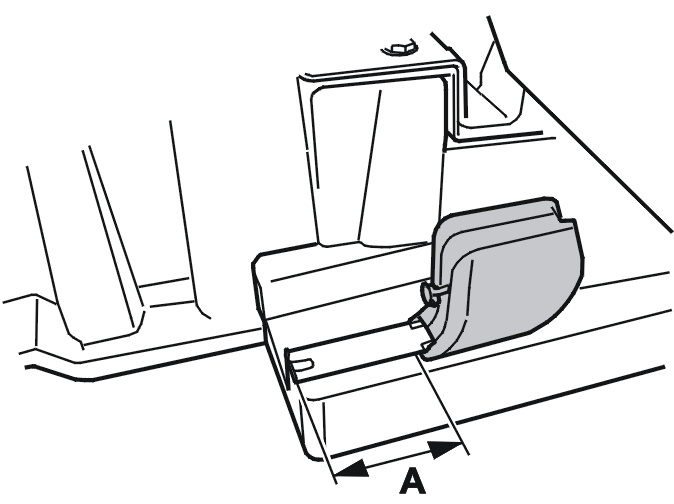

A = 50 мм, отмерьте внутрь от наружного края фланца.

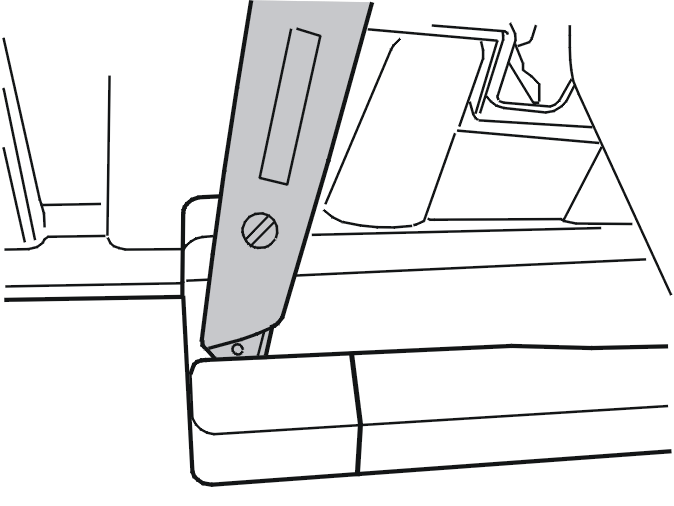

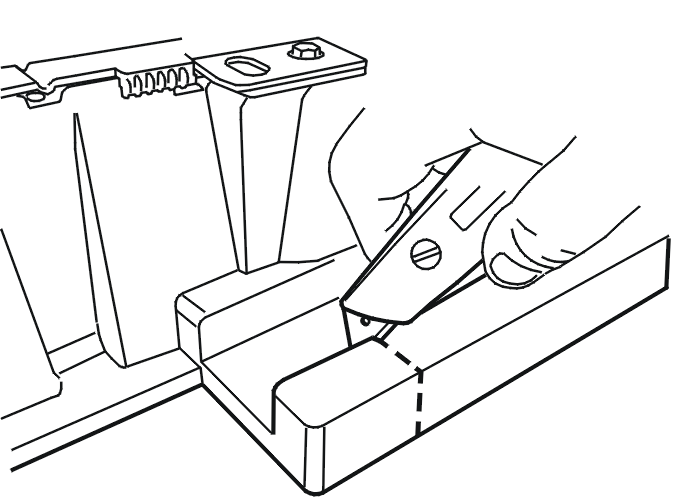

Вырежьте отмеченную секцию, как показано на иллюстрации. Сначала отрежьте поперек, а затем вдоль фланца. Снимите секцию.

Осторожно: Не прорежьте отверстие в коврике.

Модифицирование передней опорной плиты для ремней

Сделайте отметки для центра отверстий согласно следующим иллюстрациям.

Подсказка: Для облегчения измерения используйте прямой инструмент, приставив его к краю.

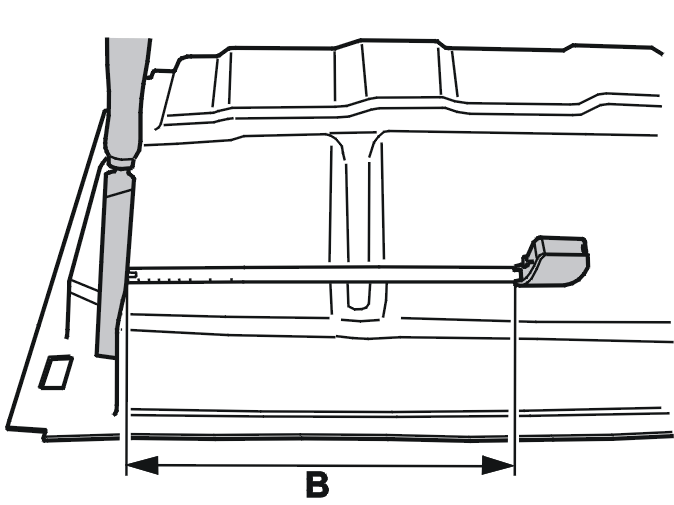

B = 760 мм, отмерьте от левого края.

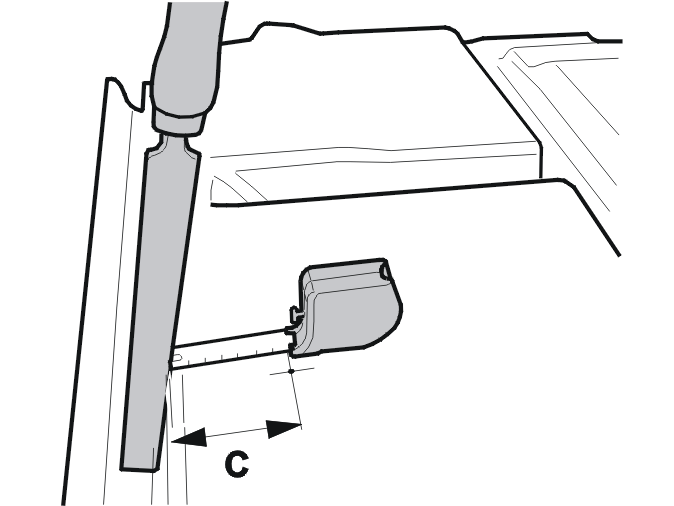

С = 75 мм, отмерьте от переднего края.

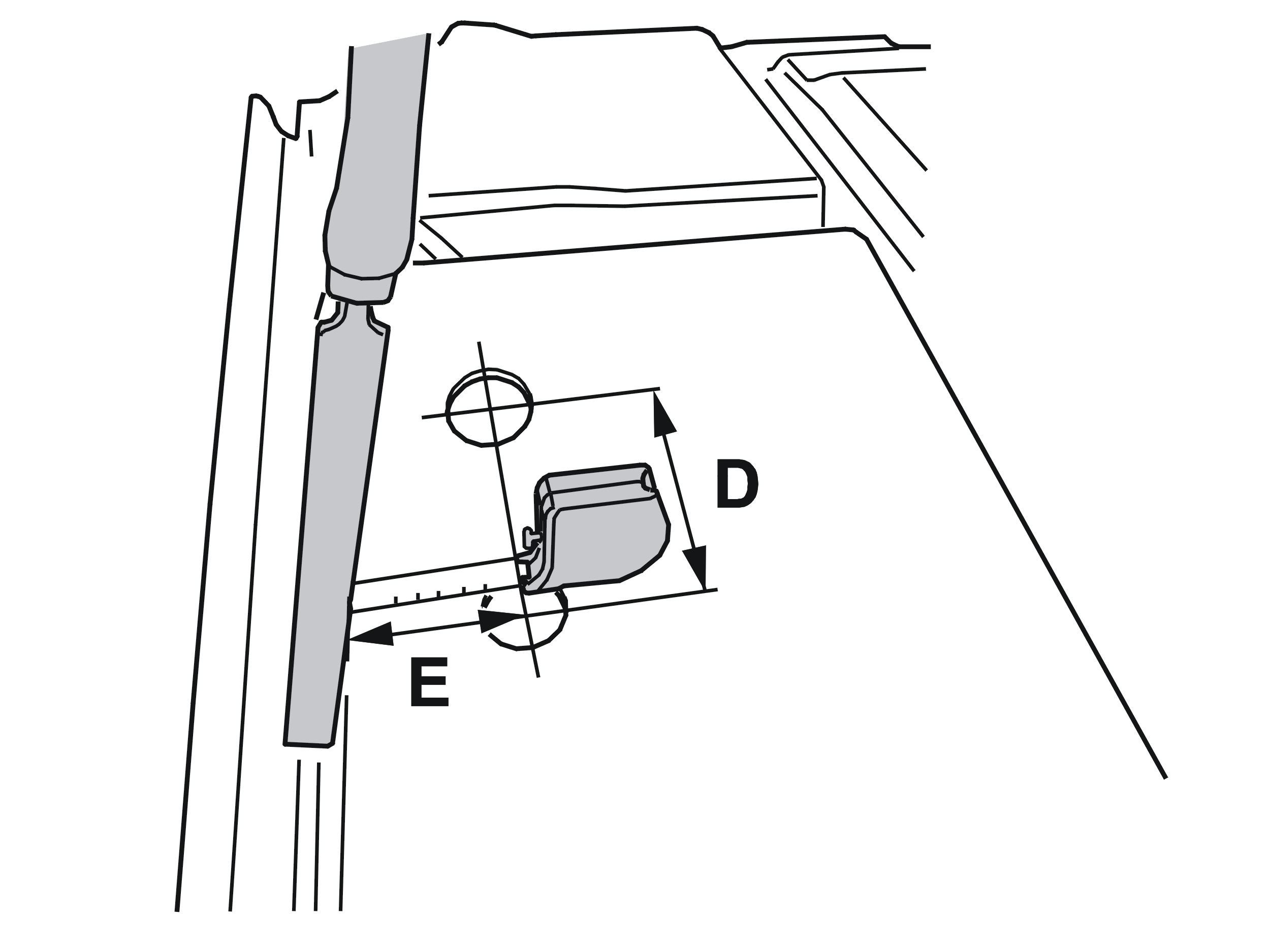

D = 100 мм, отмерьте от отметки для центра первого отверстия.Е = 75 мм, отмерьте от переднего края.Вырежьте два круглых отверстия диаметром 50 мм.

Модифицирование передней опорной плиты для установки ручки

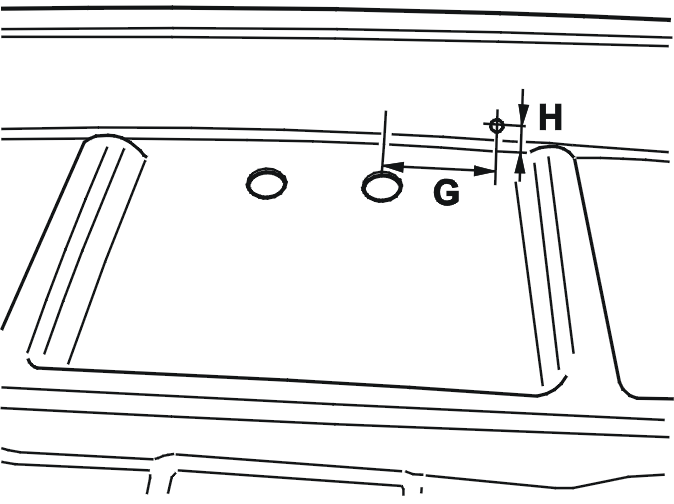

G = 105 мм.H = 13 мм, отмерьте от низа опорной плиты.Просверлите отверстие диаметром 10 мм.

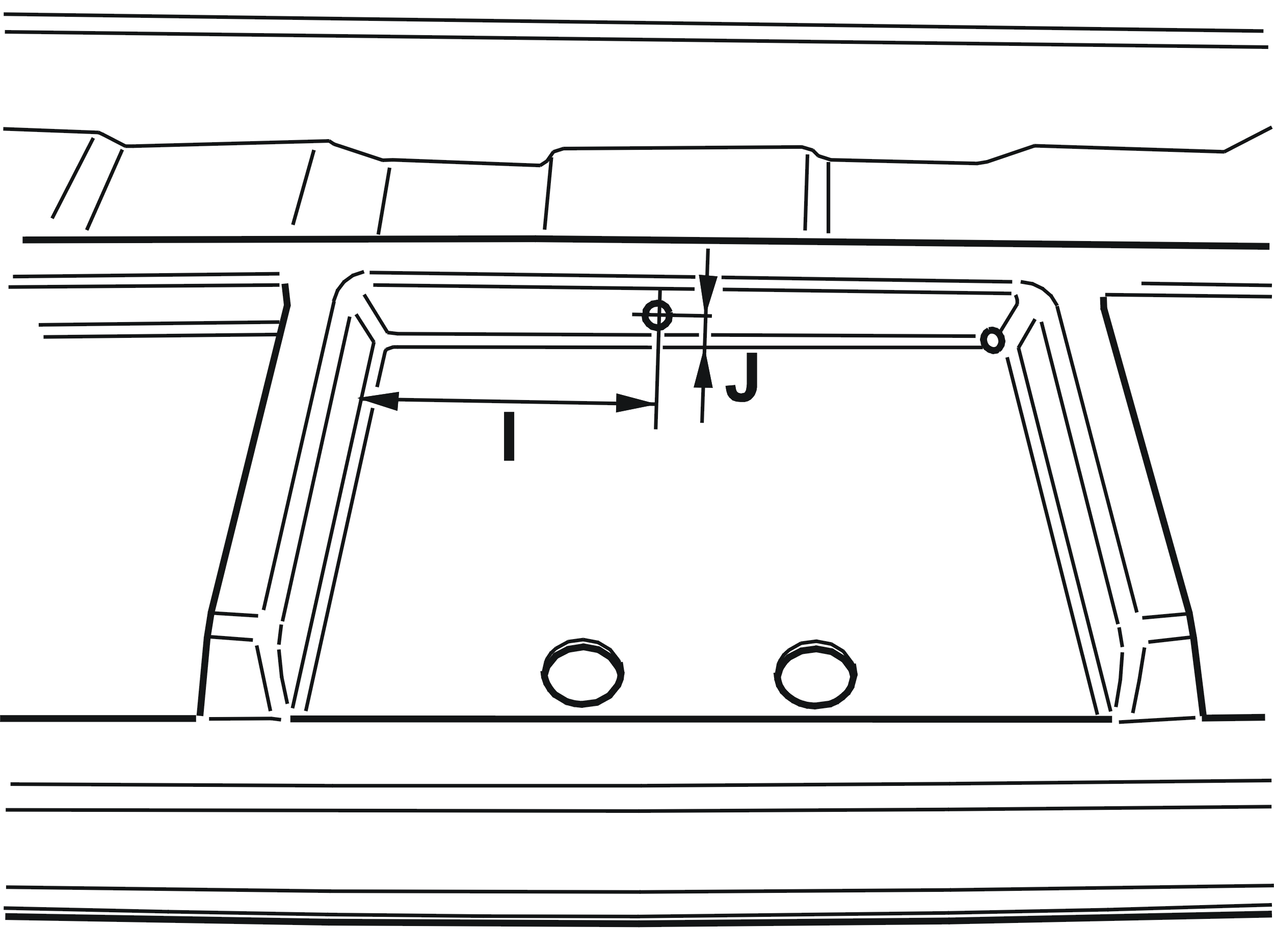

I = 160 мм, отмерьте от нижнего левого угла.J = 16 мм, отмерьте от низа опорной плиты.Просверлите отверстие диаметром 15 мм.
