Охладитель нагнетаемого воздуха, замена

Снятие аккумуляторного провода и опорожнение системы кондиционирования

Отсоедините отрицательный провод аккумулятора. См.: Аккумуляторная батарея, отсоединение.Опорожните систему кондиционирования. См. Хладагент, слив.

Снятие противозаносной пластины

Выверните 6 винтов.

Поднимите и сдвиньте пластину вперед.Снимите брызговик.

Примечание: На верхнем креплении пластины имеется направляющая втулка. Ее следует слегка приподнять таким образом, чтобы панель можно было сдвинуть вперед.

Слив охлаждающей жидкости

Зажмите нижний шланг с помощью фиксирующих плоскогубцев.Установите шланг на штуцере на радиаторе.Протяните шланг вниз к емкости.Откройте штуцер и слейте охлаждающую жидкость.

Снятие кабельного канала и воздуховода

Снимите винт кабельного канала. Поместите кабельный канал на подрамник.Вытяните воздуховод от зажимов на подрамнике.

Снятие шлангов масляного радиатора

Относится только к автомобилям с автоматическими коробками передач:

Снимите нижний шланг масляного радиатора с агрегата кондиционирования воздуха.Закупорьте отверстия в шланге и радиаторе.

Примечание: Соберите масло из масляного радиатора в емкость.

Опустите автомобиль. Снимите верхний шланг масляного радиатора с агрегата кондиционирования воздуха.Закупорьте отверстия в шланге и радиаторе.

Снятие трубы/шланга подачи нагнетаемого воздуха

Отсоедините трубку подачи нагнетаемого воздуха от охладителя нагнетаемого воздуха (CAC) с левой стороны. При необходимости, используйте термовоздушный пистолет, чтобы облегчить снятие.Снимите зажим. Снимите шланг подачи нагнетаемого воздуха на правой стороне с охладителя нагнетаемого воздуха.

Снятие верхних шлангов охлаждающей жидкости

Снимите:

• шланг откачки с расширительного бачка и зажимного крепления
• верхний шланг радиатора.

Снятие правой фары

Потяните запирающую планку прямо вверх.Разъедините разъем.Снимите фару.

Снятие трубы системы кондиционирования

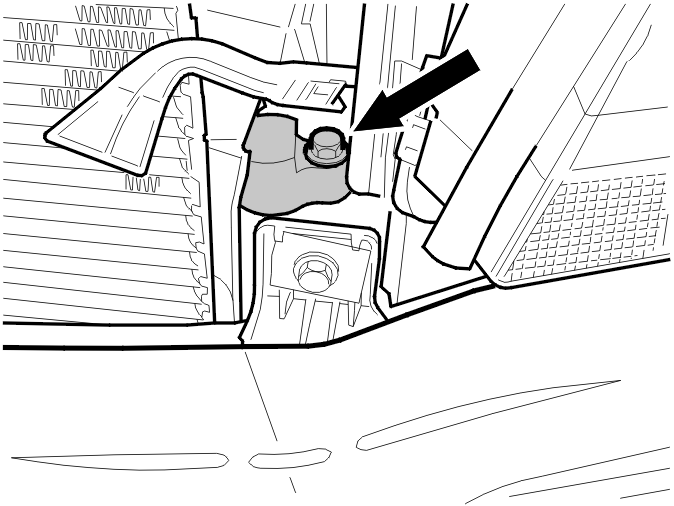

Снимите с левой стороны:

• винт
• трубу системы кондиционирования.

Загерметизируйте отверстия на трубе и конденсаторе.

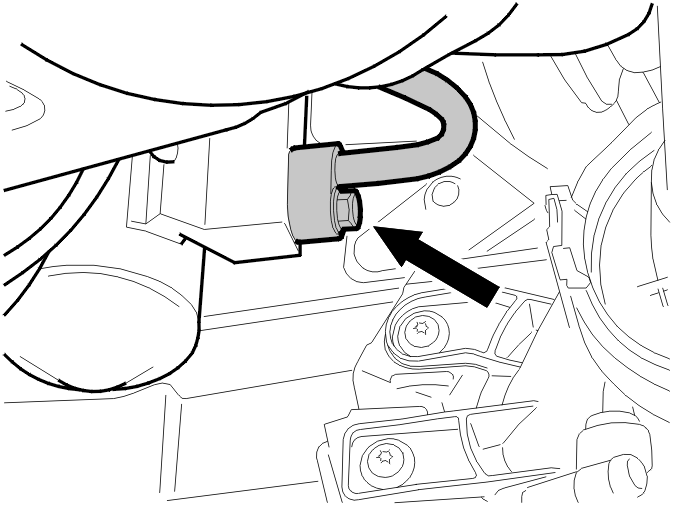

Снимите с правой стороны:

• разъем

Поднимите автомобиль

Снимите:

• винт
• трубу системы кондиционирования.

Загерметизируйте отверстия на трубе и расширительном бачке.

Подсказка: Потяните вниз и подвесьте левую трубу так, чтобы шланг располагался над подрамником.

Снятие нижнего шланга охлаждающей жидкости двигателя

Ослабьте зажим шланга. Снимите шланг с радиатора.Отведите шланг в сторону.

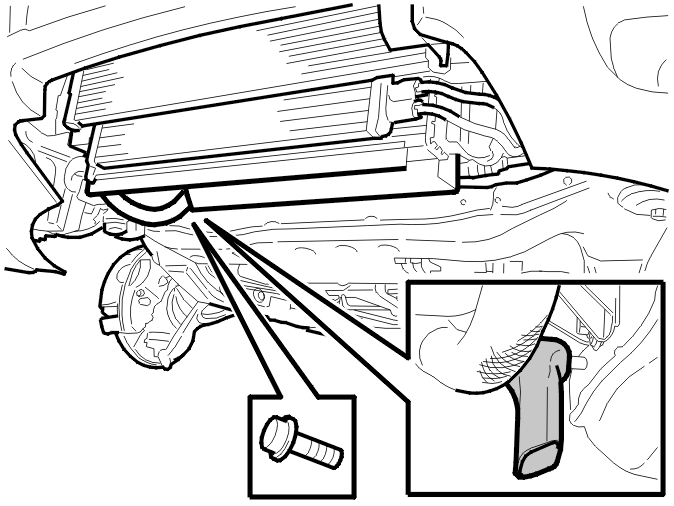

Снятие узла радиатора

Примечание: Для выполнения этой процедуры требуется два человека.

Приподнимая вверх, удерживайте агрегат кондиционирования воздуха и ослабьте два винта крепления.Осторожно опустите агрегат кондиционирования воздуха.

Примечание: Следите за тем, чтобы шланги не были зажаты при снятии агрегата кондиционирования воздуха.

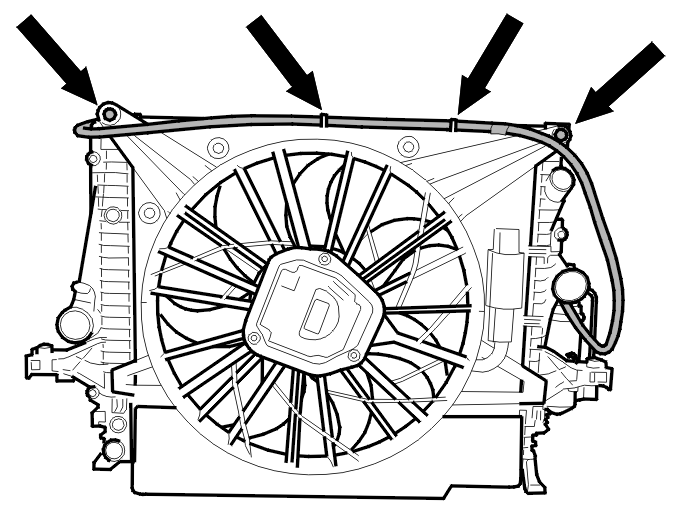

Снятие вентилятора системы охлаждения двигателя

Снимите:

• винты
• шланг откачки с зажимных креплений
• вентилятор охлаждения двигателя.

Снятие радиатора

Снимите:

• винты
• агрегат кондиционирования воздуха.

Снятие охладителя нагнетаемого воздуха

Выньте охладитель нагнетаемого воздуха.

Установка охладителя нагнетаемого воздуха (CAC)

Расположите охладитель нагнетаемого воздуха над конденсатором.

Установка радиатора

Поместите радиатор на конденсатор и охладитель нагнетаемого воздуха.Установите винты. Затяните до 10 Н·м.

Установка вентилятора охлаждения двигателя

Установите:

• вентилятор охлаждения двигателя (FC)
• винты. Затяните до 10 Н·м
• шланг откачки в зажимных креплениях.

Установка блока охлаждения

Примечание: Для выполнения этой процедуры требуется два человека.

Поднимите агрегат кондиционирования воздуха. Установите два винта крепления. Затяните до 24 Н·м.

Примечание: Убедитесь, что агрегат кондиционирования воздуха расположен правильно в установочных штифтах на верхней части агрегата.

Примечание: Следите за тем, чтобы шланги не были зажаты при установке агрегата кондиционирования воздуха.

Установка нижнего шланга охлаждающей жидкости двигателя

Установите шланг. Затяните зажим.Снимите зажимные клещи.

Установка трубы/шланга подачи нагнетаемого воздуха

Установите:

• шланг подачи нагнетаемого воздуха на правой стороне
• трубку подачи нагнетаемого воздуха на левой стороне.

Затяните зажимы.

Установка трубы системы кондиционирования

Подсказка: Смажьте уплотнительные кольца. Используйте компрессорное масло.

Установите на правой стороне:

• трубу системы кондиционирования. Используйте новое уплотнительное кольцо
• винт. Затяните до 10 Н·м.

Опустите автомобиль.Установите разъем на расширительном бачке.

Установите на левой стороне:

• трубу системы кондиционирования. Используйте новое уплотнительное кольцо
• винт. Затяните до 24 Н·м.

Создайте разрежение в системе кондиционирования вакуумным насосом. См. Вакуумная откачка.

Установка правой фары

Установите:

• разъем
• фару
• запирающую планку.

Установка верхних шлангов охлаждающей жидкости двигателя

Установите:

• верхний шланг радиатора.
• шланг откачки на расширительном бачке и зажимное крепление.

Подсоединение шлангов масляного радиатора

Относится только к автомобилям с автоматическими коробками передач:

Установите верхний шланг масляного радиатора.Используйте новое уплотнительное кольцо.Поднимите автомобильУстановите нижний шланг масляного радиатора.Используйте новое уплотнительное кольцо.

Установка кабельного канала и воздуховода

Расположите кабельный канал.Установите винт. Затяните до 10 Н·м.Установите воздуховод при помощи зажима на подрамнике.

Установка противозаносной пластины

Сдвиньте противозаносную пластину вверх в оболочку бампера.Нажмите вперед так, чтобы фиксирующие кронштейны вошли в подрамник.Установите винты. Затяните до 50 Н·м.

Завершение

Заполните систему кондиционирования. См. Хладагент, заполнение.Проверьте на наличие утечек. См. Поиск утечек, флюоресцентный реагент для поиска неисправности / ультрафиолетовая лампа или Поиск утечек, флюоресцентный реагент для поиска неисправности / ультрафиолетовая лампа.Установите аккумуляторный провод.Долейте охлаждающей жидкости.Установите крышку на расширительном бачке.Прогрейте двигатель до открытия термостата.Выключите двигатель. Долейте, если необходимо.Проверьте на наличие утечек.
