Применимость
| Модель | Двигатель | Год |
|---|---|---|
| XC90 | B6294T | 2003–2006 |
| XC90 | — | 2005–2014 |
Внимание: Избегайте попадания масла на кожу.
Примечание: Когда заменяется коробка передач, масляный радиатор всегда должен промываться начисто, потому что в масляном радиаторе могут находиться твёрдые частицы.
Подготовка
Вакуумный экстрактор.
5-литровая пластмассовая емкость.
Пластмассовый шланг
Внутренний диаметр: Ø 10 мм.Длина: 900 мм.Соберите, как показано на иллюстрации.
Верхний масляный шланг и труба. Этот масляный шланг должен быть на верхней части масляного радиатора.Отрежьте трубу, как показано на иллюстрации. Зашлифуйте край трубы.
Примечание: Очистите трубу продувкой сжатым воздухом.
Подсоединение компонентов к вакуумному экстрактору.Снимите корпус воздухоочистителя. См. Модуль управления тормозами (BCM), замена.Поднимите автомобиль. Снимите передний воздухоотражатель.

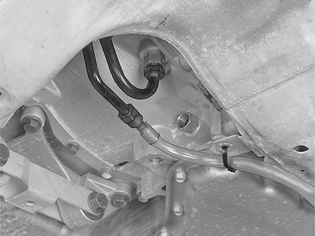

Ослабьте гайку кронштейна маслопровода на возвратном трубопроводе на несколько оборотов.Выверните винтовой штуцер на возвратном маслопроводе из соединения. Удерживайте в коробке передач.
Вытяните маслопровод. Закупорьте соединения в коробке передач.Вдавите пластмассовый шланг диаметром Ø 10 мм (шланг сжатого воздуха) на место.Длина: 200 мм на нижнем маслопроводе.Зажмите шланг на место в подрамнике.Опустите автомобиль.
Вакуумный масляный экстрактор используется для отсоса масла через масляный радиатор при промывке масляного радиатора.Для промывки масляного радиатора необходим следующий материал:
Отсоединение и установка верхнего масляного шланга и трубы
Установите обрезанный масляный шланг и трубу на масляный радиатор.
Заполнение маслом
Заполните пластмассовую емкость 2 литрами масла.
Примечание: Сорт масла: только Dexron III ATF (с лицензией G).
Трансмиссионное масло Volvo номер 116 1521-8 (1-литровая емкость), 116 1621-6 (4-литровая емкость).

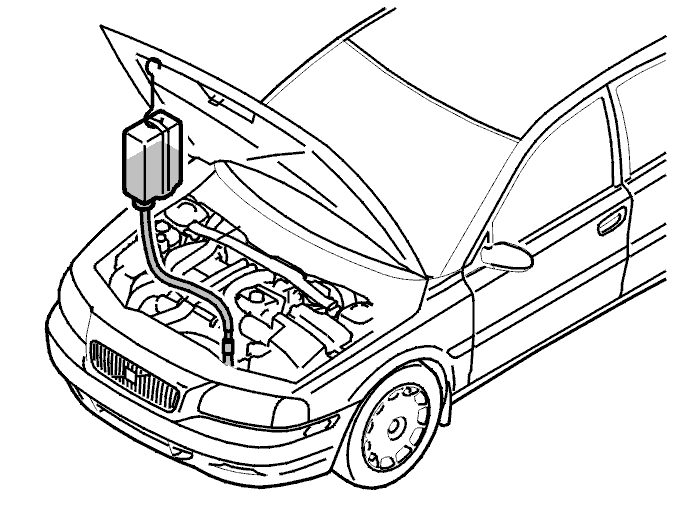

Подсоедините шланг от пластмассовой емкости к обрезанному маслопроводу. Подвесьте пластмассовую емкость под капотом.Поднимите автомобиль.
Отсоедините и отведите верхний масляный шланг в сторону от масляного радиатора.
Промывка
Зарядите вакуумный экстрактор.

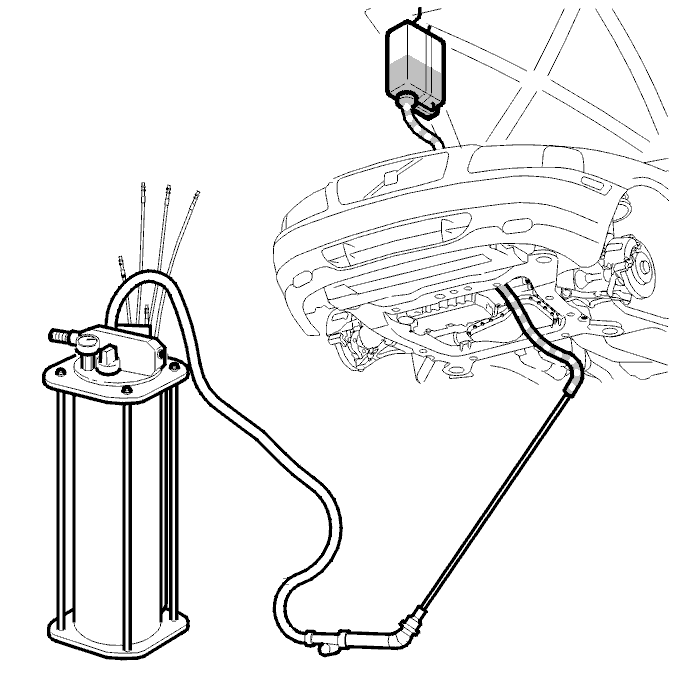

Подсоединение вакуумного экстрактора
Подсоедините маслопровод с наружным диаметром Ø 10 мм от вакуумного экстрактора. Подсоедините маслопровод к короткому шлангу.
Промывка
Откройте кран и отсосите масло из масляного радиатора. Убедитесь, что наполняющая емкость опорожнена не полностью. (В шланге должно остаться немного масла.) Поток: 2 литра занимает приблизительно 40 секунд.Если уровень опускается медленно, промывку следует повторить. Если уровень по-прежнему опускается медленно, замените масляный радиатор.
Установка заново
Снимите шланг и установите заново:Возвратный маслопровод на коробке передач.Маслопровод и винтовой штуцер на соединении.Затяните до 30 Нм.
Затяните гайку кронштейна маслопровода. Затяните до 25 Нм.Установите на место воздухоотражатель.Опустите автомобиль.
Снимите пластмассовую емкость и маслопровод от масляного радиатора.Установите имеющийся масляный шланг обратно на масляный радиатор.
Проверка уровня жидкости коробки передач
Проверьте уровень. См. Уровень масла, проверка.
