Модуль управления тормозами (BCM), замена (2003, 2004)

Подготовка

Снимите провод аккумулятора. См. Аккумуляторная батарея, отсоединение.

Снятие корпуса воздухоочистителя

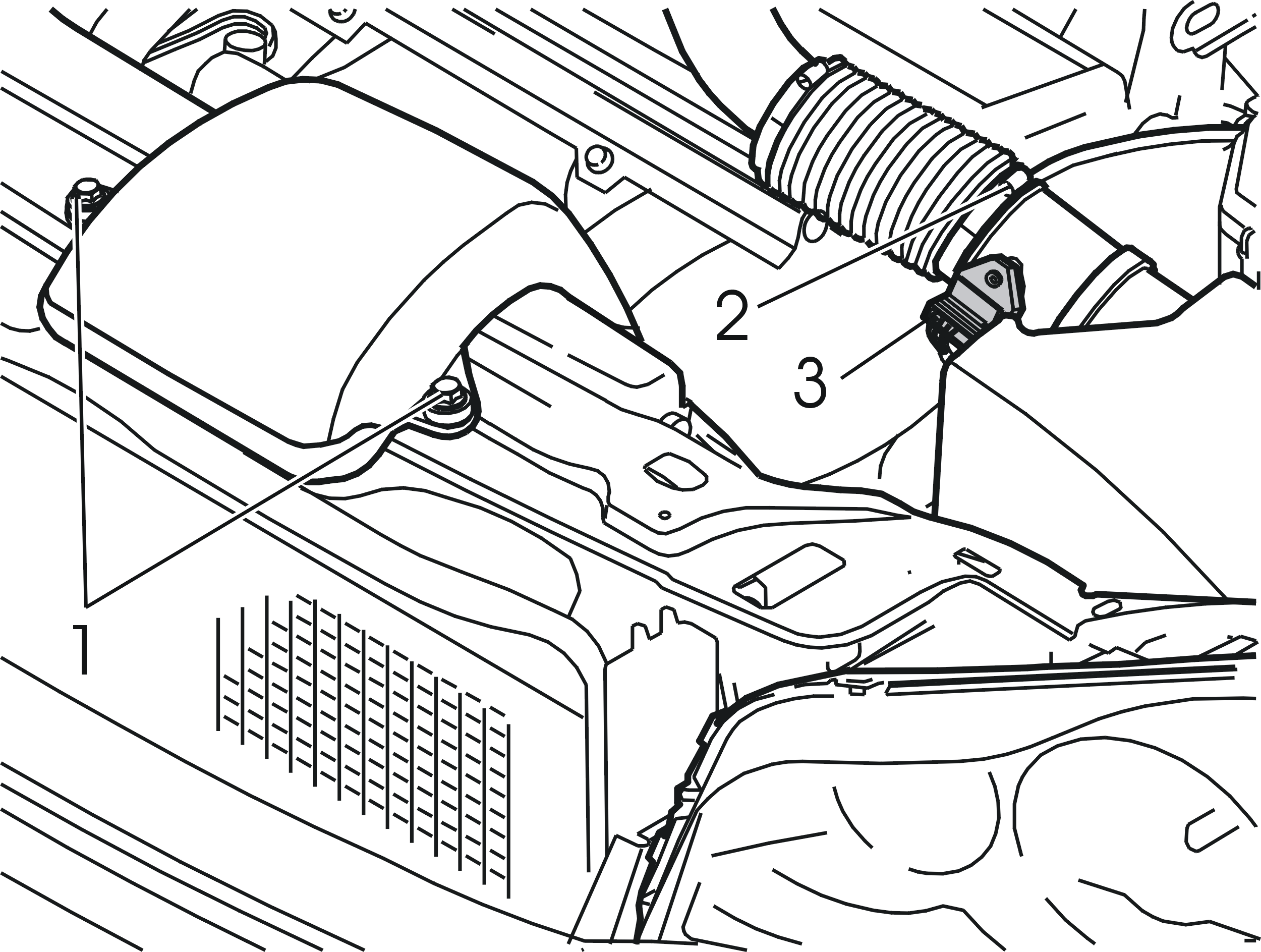

Выверните винты (1) впускного коллектора.Отсоедините зажим воздушного шланга (2).Снимите разъем (3) с датчика массового расхода воздуха.Снимите корпус воздухоочистителя с его креплений. Потяните строго вверх.

Снятие объединенного блока реле / предохранителей

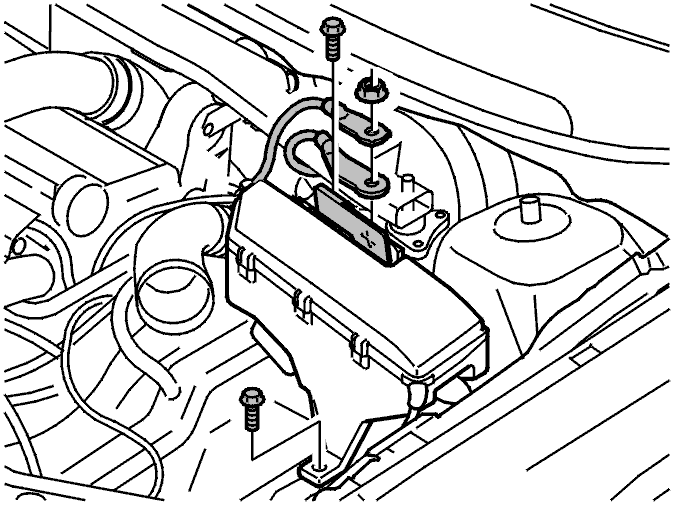

Снимите:

• гайку кабелей электропитания
• 2 кабеля электропитания
• 2 винта крепления.

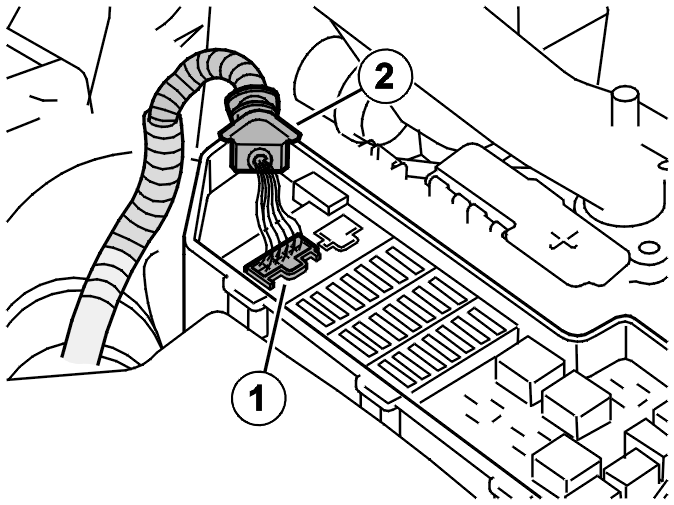

Откройте объединенный блок реле/предохранителей. Снимите разъем (1).Отсоедините жгут проводов от блока (2).Выньте блок из крепления и сдвиньте его в сторону.

Отсоединение разъема

Отсоедините разъем от модуля управления.Нажмите на защелку и потяните разъем вверх. Потяните разъем вверх максимум на 90 °.Вытяните разъем вверх из модуля управления.

Снятие модуля управления

Выверните винты.🔧 Гаечный ключ с храповикомОсторожно потяните модуль управления вниз так, чтобы штырьковый вывод на модуле управления отошел внутри модулятора ABS.Продолжайте тянуть модуль управления вниз к тормозным магистралям и выньте его.

Установка модуля управления

Проверьте:

• модуль управления правильный (сравните со старым)
• что ни один из штырьков на разъеме не поврежден
• чтобы на сопрягаемых поверхностях между модулем управления и гидравлическим модулятором ABS не было загрязнений
• что части уплотнения старого модуля управления не остались на клапанах старого гидравлического модулятора ABS.

Расположите модуль управления на тормозных магистралях.Отцентрируйте модуль управления по отношению к клапанам модулятора ABS, так чтобы штырьковые выводы были правильно расположены в модуляторе.Нажмите на модуль управления вверх, так чтобы штырьковые выводы подсоединились.

Установите:

• винты. Затяните до 1.8 Нм
• разъем на модуле управления. Заблокируйте разъем.

Установка объединенного блока реле / предохранителей

Установите блок в его крепление.

Установите:

• жгут проводов
• разъем
• 2 винта в крепление. Затяните до 10 Нм
• 2 кабеля электропитания
• гайку крепления кабелей электропитания.

Установка корпуса воздухоочистителя

Вдавите на место корпус воздухоочистителя.Установите воздушные шланги и разъем.

Завершение

Внимание: Функции ABS, контроля устойчивости и пробуксовки колес недоступны во время коммуникации с Модулем управления тормозами (ВСМ) (диагностические средства Volvo включены). Аварийная лампа ABS светится до тех пор, пока активированы диагностические средства. Для отмены диагностики до тест-драйва необходимо выключить зажигание!

Примечание: Включите зажигание.

Закажите программное обеспечение. См. 8682705.Используйте систему связи автомобиля VIDA для калибровки модуля управленияВизуальная проверка.Включите зажигание.Подождите пять секунд, а затем до тех пор, пока символ тормозов на приборной панели не погаснет.В случае неисправности (символ горит).Убедитесь, что разъем подсоединен.

Считайте все коды неисправности, зарегистрированные в модуле управления. Сотрите.Прервите диагностическую функцию посредством выключения зажигания.Проведите дорожное испытание автомобиля, см. Формуляр дорожного испытания (ABS), описание.Убедитесь, что никаких кодов неисправности не зарегистрировано.Прервите диагностическую функцию посредством выключения зажигания.
