Применимость
| Модель | Двигатель | Год |
|---|---|---|
| 940 | — | 1991 |
Установка датчика высокого давления Этот датчик служит для временного отключения компрессора кондиционера в случае повышения давления в системе. Давление может чрезмерно повышаться на холостом ходу в очень жаркую погоду.
Примечание: Перед началом работ. Прочитайте и примите к сведению Меры предосторожности при работах с хладагентом. Также прочитайте Общая информация о ремонте и замене компонентов системы кондици онирования.
- Отсоедините отрицательный провод от аккумуляторной батареи.
- Слейте хладагент из системы кондиционирования. См. Общее описание.

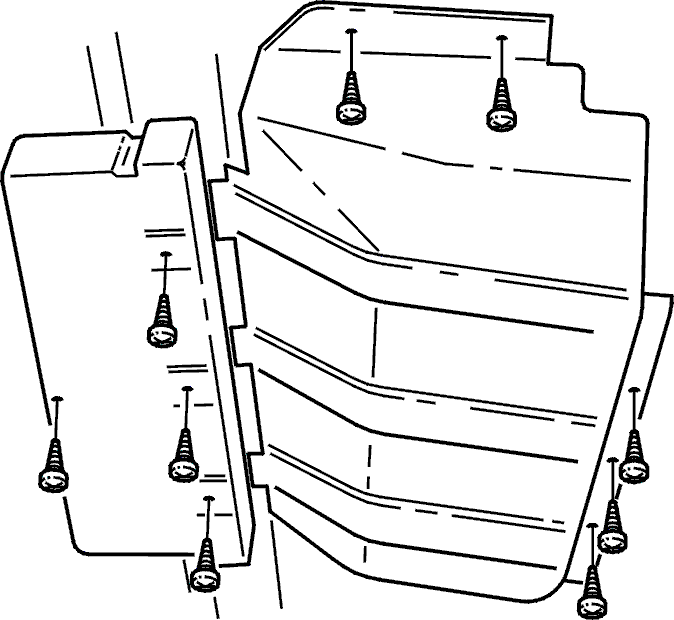

- Снимите брызговики под двигателем и радиатором.

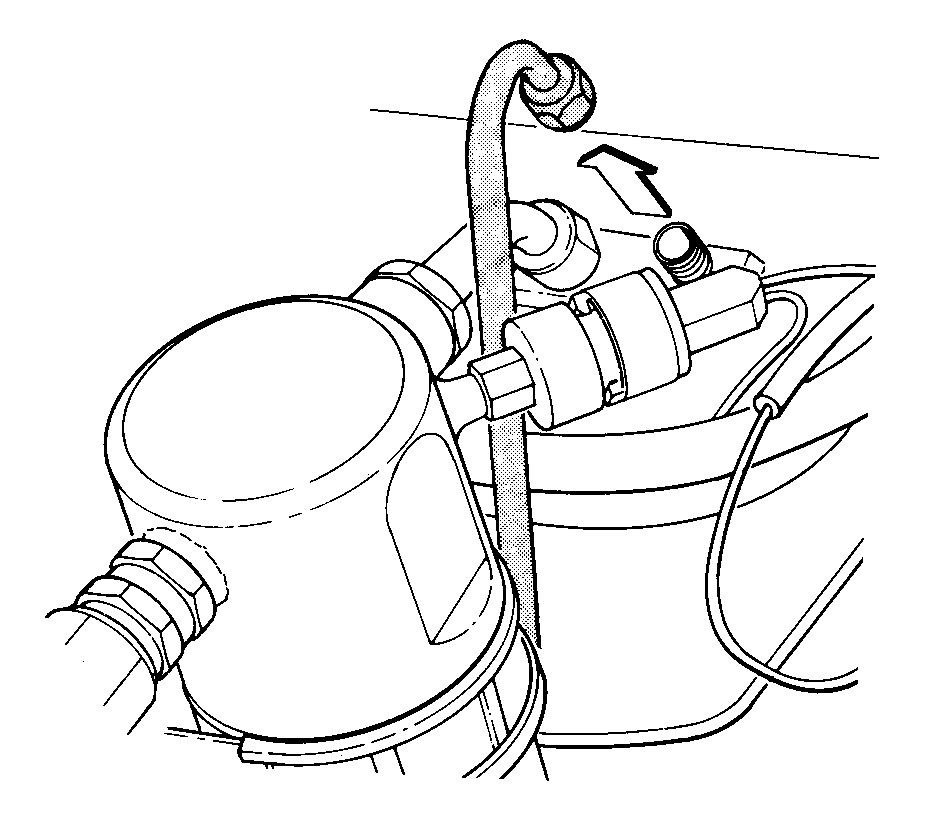

- Отсоедините трубку системы кондиционирования воздуха.

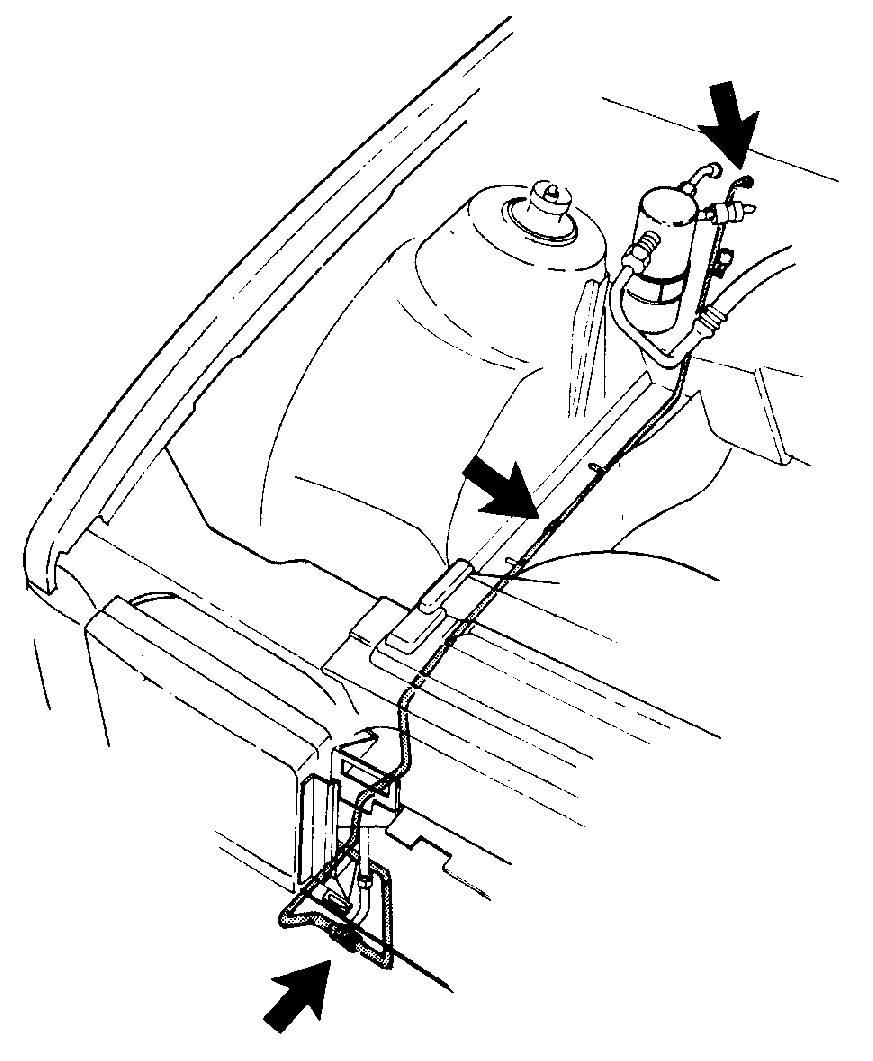

- Отсоедините скобы и соединения.
- Поставьте новую двухсекционную трубку системы кондиционирования.
Примечание: Убедитесь, что расширительная трубка стоит на своем месте. О расположении расширительной трубки см. Расширительная трубка (дроссель) -
расположение в различных моделях.
Номера детали передней и задней секций трубки
| B200/230 A/E/F/K | левостор. упр. | 3522266-0 и 3522343-7 |
|---|---|---|
| B200/230 ET/FT | левостор. упр. | 3522263-7 и 3522343-7 |
| D24 S/D 24 T | левостор. упр. | 3522263-7 и 3522343-7 |
| B200/230 | Правостороннее управление | 3522273-6 и 3522351-0 |
| D24 S/D 24 T | Правостороннее управление | 3522273-6 и 3522351-0 |
| B204/234 | левостор. упр. | 3522266-0 и 3522343-7 |
| B204/234 | Правостороннее управление | 3522276-9 и 3522351-0 |
| D24 TIC | левостор. упр. | 3522268-6 и 3522347-8 |
| D24 TIC | Правостороннее управление | 3522278-5 и 3522351-0 |
| Проводка | Номер детали | 3522545-7 |
|---|---|---|
| Датчик высокого давления | Номер детали | 3522247-0 |
Расширительная трубка (дроссель) - расположение в различных моделях

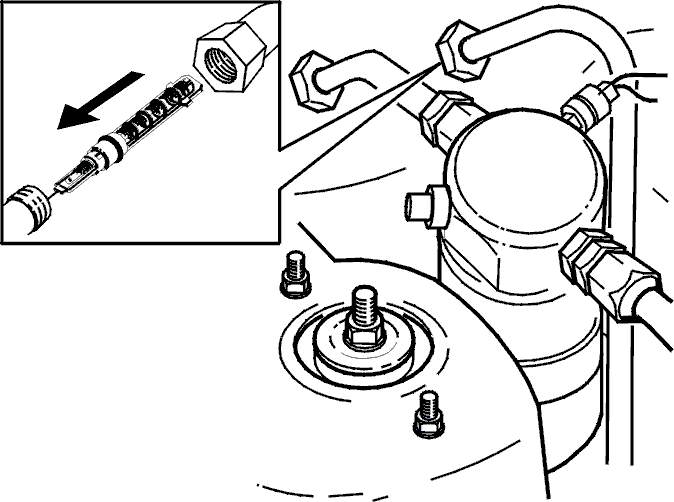

До 1991 модельного года включительно, расширительная трубка располагается во впускном отверстии испарителя на теплоизоляционной перегородке (см. стрелку).

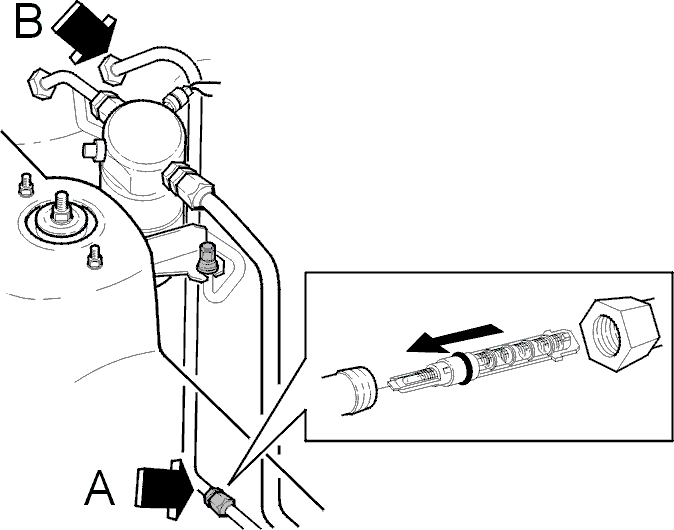

Начиная с 1992 модельного года расширительная трубка располагается в трубке высокого давления у соединения трубок на лонжероне (стрелка А).
Примечание: Если автомобиль оборудован стояночным отопителем, выполнение работы облегчается после отсоединения впускной трубки испарителя у теплоизоляционной перегородки (правая трубка, указанная стрелкой В). При соединении данной трубки необходимо заменить уплотнительное кольцо, номер детали 3537503-9.
- Поставьте новые уплотнительные кольца в соединительные фитинги. Смажьте соединительные элементы и уплотнительные кольца компрессорным маслом.

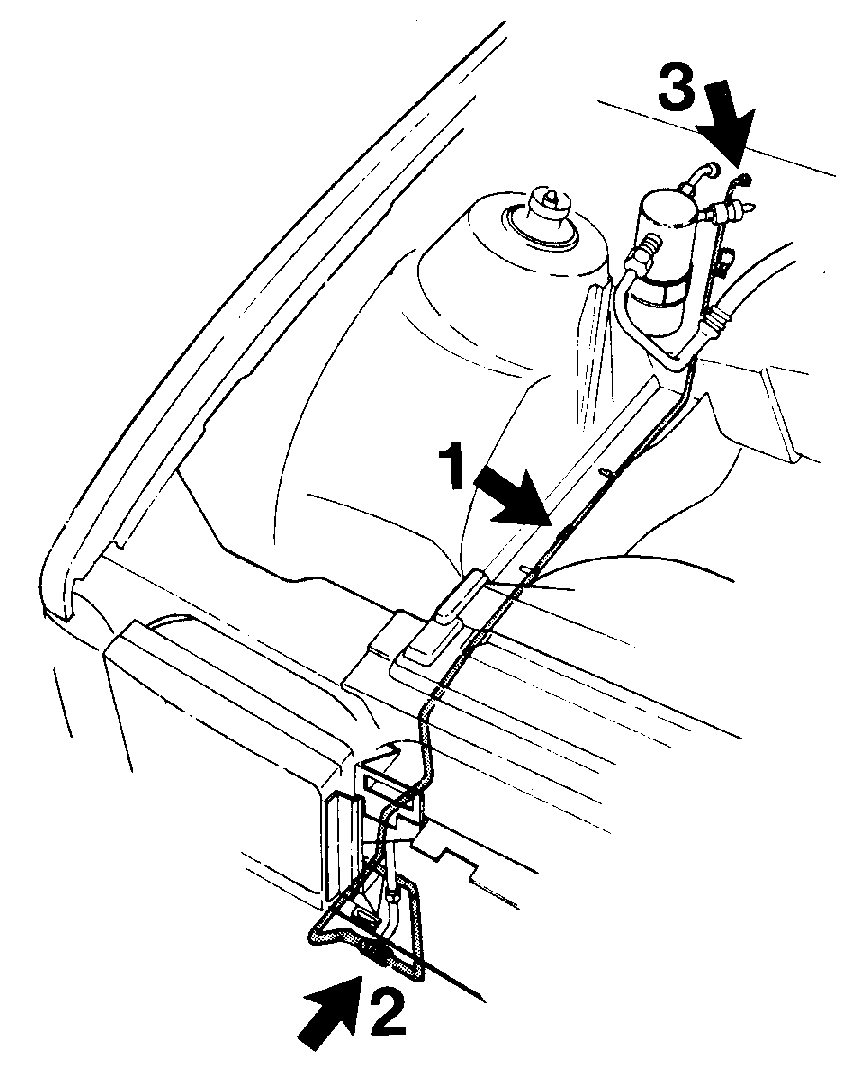

- Поставьте секции трубки на свое место в моторном отсеке. Сначала соедините две секции (1), затем подсоедините трубки к конденсатору (2) и испарителю (3).
- Закрепите трубку скобами. Убедитесь, что трубка не трется о шланг нагретого воздуха или о провод "массы" аккумуляторной батареи.
- Поставьте датчик высокого давления. Затяните моментом 15 Н·м.

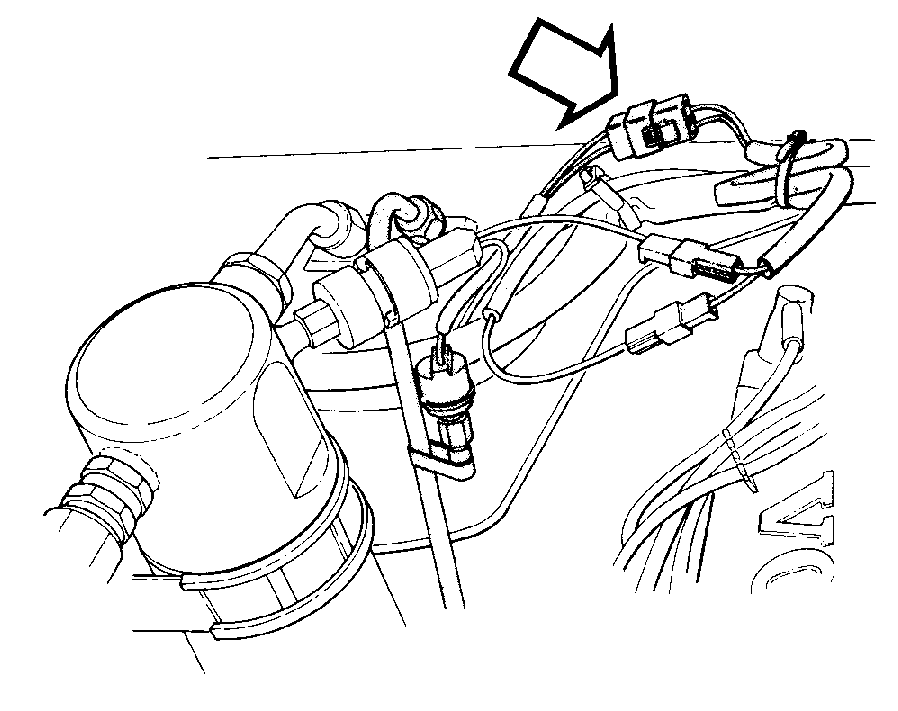

- Разъедините разъем датчика низкого давления (указан стрелкой). Подсоедините проводку, номер детали 3522545-7, к датчику высокого давления и соответствующим разъемам.
- Закрепите проводку хомутами на уже имеющейся на теплоизоляционной перегородке проводке.
- Заправьте систему кондиционирования хладагентом. См. Общее описание.
Установите/подсоедините:
- брызговик под радиатором
- брызговик под двигателем
- провод "массы" аккумуляторной батареи.
