Общие сведения о сращивании проводов

Изолированный влагостойкий стыковой соединитель

Стыковой соединитель используется для соединения двух проводов с помощью обжатия и усадки.Обжатие выполняется в двух точках ( 1) на металлическом пояске, соединяющем жилы кабеля с каждой стороны.Обжимная часть соединителя разделена в центре металлической планкой ( 2) где соединяются концы жил кабеля.Поддерживающие части ( 3) покрыты клеем с внутренней стороны. При их нагреве пластиковый слой сжимается, клей освобождается и вытекает из соединителя на провод. При правильном использовании данный способ дает возможность получить прочное и влагостойкое соединение.Подробности использования изолированного стыкового соединителя смотрите в разделе Сращивание приводов с использованием влагостойкого стыкового с оединителя.

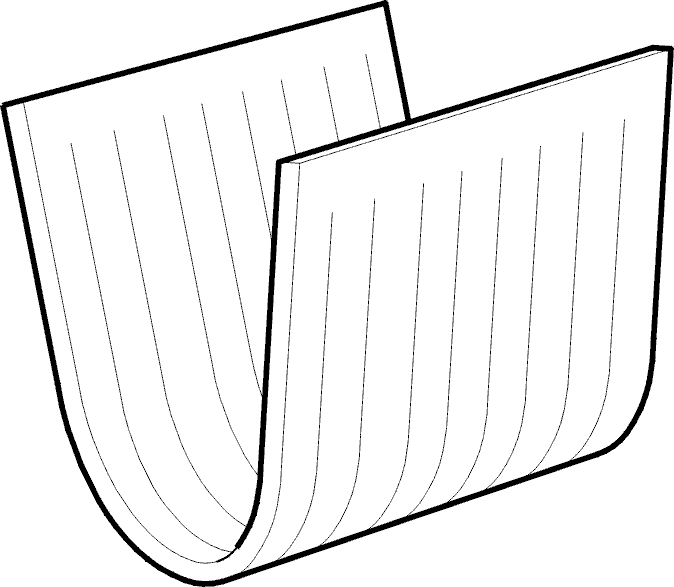

Неизолированный стыковой соединитель

Этот тип стыкового соединителя используется для соединения поводов при выполнении некоторых производственных операций.Для изолирования обжатого стыкового соединителя используется термоусадочная трубка со внутренним клеевым покрытием. При нагреве происходит усадка трубки и клей плавится, что позволяет получить хорошую защиту от влаги.Сращивание проводов с помощью неизолированных стыковых соединителей не рассматривается в данном Руководстве по обслуживанию.При необходимости замены неизолированного стыкового соединителя используйте изолированный стыковой соединитель, как это описывается в разделе Сращивание приводов с использованием влагостойкого стыкового с оединителя.

Точка разветвления

В точке разветвления может соединяться несколько проводов.

Для получения точки соединения используйте изолированный стыковой соединитель, как это описывается в Сращивание приводов с использованием влагостойкого стыкового с оединителя.
