Объединенный блок реле/предохранителей в моторном отсеке (2)

• Отсоедините провод аккумулятора. См.Аккумулятор, замена
• Отсоедините корпус воздухоочистителя.

• Снимите гайку для проводов аккумулятора. Отсоедините провода аккумулятора
• Выверните винты на левой и правой сторонах электрического блока.

• Отсоедините электрический блок от корпуса пружинной стойки, вдавив его в направлении моторного отсека.

Расположение предохранителя, 11B

Расположение предохранителей см. в:

1. Электрическая схема для соответствующего модельного года
2. Наклейки на объединенном блоке реле и блоке предохранителей в автомобиле
3. Карманный справочник
4. Руководство для пользователя.

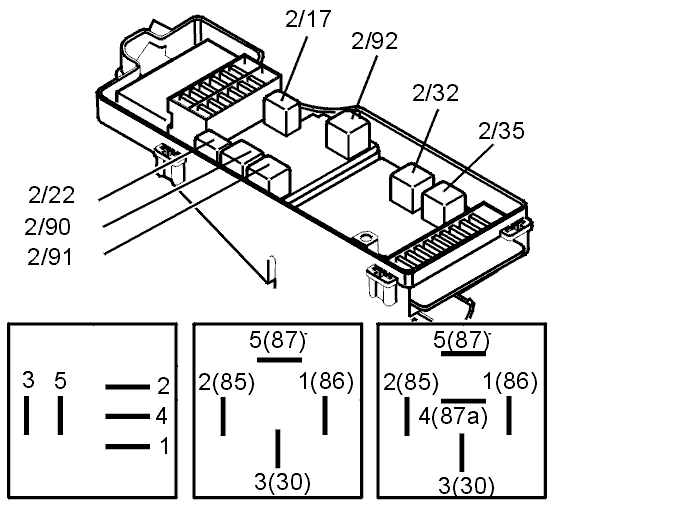

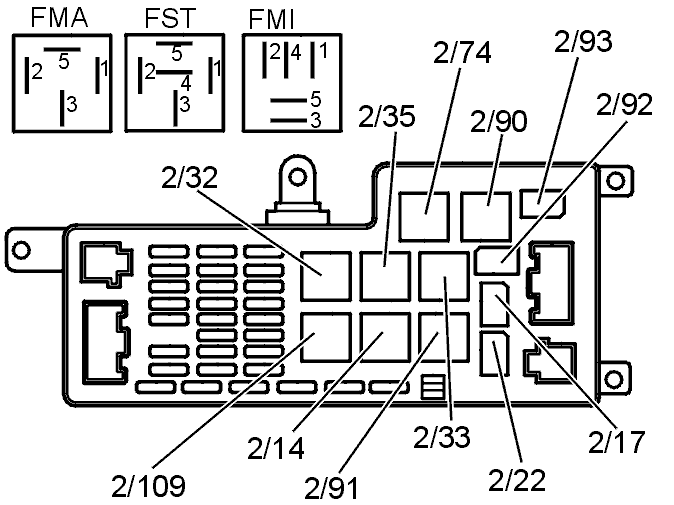

Расположение реле

Расположение реле см. в:

1. Электрическая схема для соответствующего модельного года
2. Наклейки на объединенном блоке реле и блоке предохранителей в автомобиле
3. Карманный справочник
4. Руководство для пользователя.

Реле/предохранитель

• Зажигание выкл
• Снимите крышку с блока предохранителей
• Снимите реле/предохранитель.

Держатель

• Отсоедините провод аккумулятора. См.Аккумулятор, замена
• Снимите крышку с блока предохранителей
• Снимите провода аккумулятора с держателя
• Снимите винты с держателя.

• Поднимите/отсоедините держатель и уплотнения жгута проводов
• Освободите разъемы.

Главный предохранитель

• Освободите держатель. См.Держатель.

Примечание: Нет необходимости отсоединять разъемы.
- Снимите гайки предохранителя
- Снимите предохранитель.

Расположение главного предохранителя, 11A

1. См. электрическую схему для соответствующего модельного года
2. Наклейки на соответствующем объединенном блоке реле/предохранителей в автомобиле,
3. Карманный справочник,
4. Руководство для пользователя.

Конденсатор

• Снимите держатель с нижней секции. См.Нижняя секция
• Отсоедините конденсатор от нижней секции/крюков крепления.

Нижняя секция

• Отсоедините провод аккумулятора. См.Аккумулятор, замена
• Снимите крышку с блока предохранителей.

• Снимите держатель. См.Держатель
• Отсоедините корпус воздухоочистителя
• Обрежьте тройные зажимы проводов аккумулятора.

• Снимите гайку для проводов аккумулятора. Отсоедините провода аккумулятора
• Выверните винты на левой и правой сторонах электрического блока
• Отсоедините нижнюю секцию электрического блока от корпуса пружинной стойки, вдавив его в направлении моторного отсека.

В обратном порядке.

Осторожно: При установке держателя убедитесь, что уплотнения правильно расположены.

Примечание: Затяните винт 4 в объединенном блоке реле/предохранителей. Затяните до 2 Н·м.
