Неустойчивая работа звукового сигнала

Применимость

В автомобилях, оборудованных рулевым колесом диаметром 375 мм, в контактном зажиме кабеля звукового сигнала в рулевом колесе может быть плохой контакт. Это может привести к неустойчивой работе звукового сигнала. Эта неисправность может быть устранена установкой винта в зажиме для того, чтобы прижать его на место. Зажим должен быть повернут, так чтобы крепление кабеля не было выдавлено головкой винта или обломано об рулевое колесо.

Внимание: Если не указано иначе, то при выполнении работ над системой SRS зажигание должно быть выключено, а отрицательный провод аккумулятора отсоединен. Тщательно выполняйте инструкции, чтобы избежать случайного срабатывания надувной подушки безопасности. Будьте предельно осторожны, чтобы избежать травм.

Снятие надувных подушек безопасности

Подготовительная работа:

• Запишите код радио
• Отсоедините модуль надувной подушки безопасности согласно Модуль в рулевом колесе, рулевое колесо и контактная катушка, зам ена.

Примечание: Не снимайте рулевое колесо.

Снятие контактного зажима

Снимите:

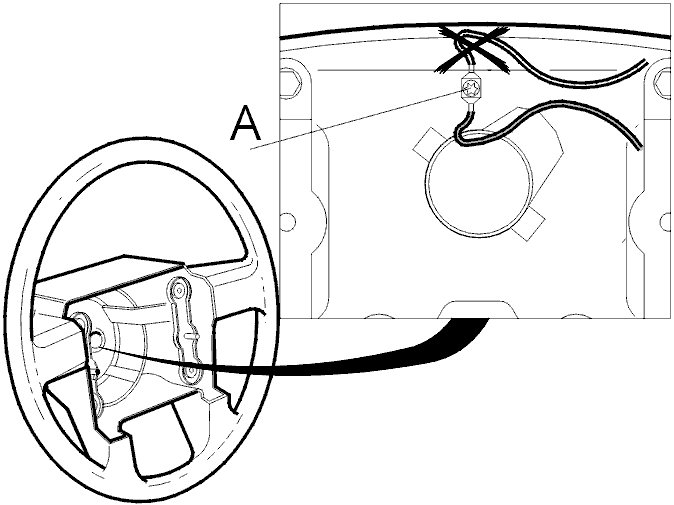

• контактный зажим (иллюстрация А) с внутренней стороны рулевого колеса с помощью плоскогубцев и отвертки.

Примечание: Осторожно извлеките шпонку на зажиме при помощи отвертки!

Установка на место контактного зажима

Установите:

• новый провод заземления (номер 9140162-0), если штырьковый вывод сломан.
• зажим (повернут на 180°) (иллюстрация В), Внимание:ВНИМАНИЕ: Поверните его на 180°, чтобы предотвратить поломку зажима об рулевое колесо при закручивании винта С.)
• винт (С) (M5 x 8 Torx, номер 969403-5) в контактный зажим согласно иллюстрации.ВНИМАНИЕ: Вжимайте сильно, так чтобы винт прорезал резьбу в зажиме.
• модуль надувной подушки безопасности согласно Модуль в рулевом колесе, рулевое колесо и контактная катушка, зам ена.
• Заново введите код радио.
